Панель здания для использования солнечной энергии

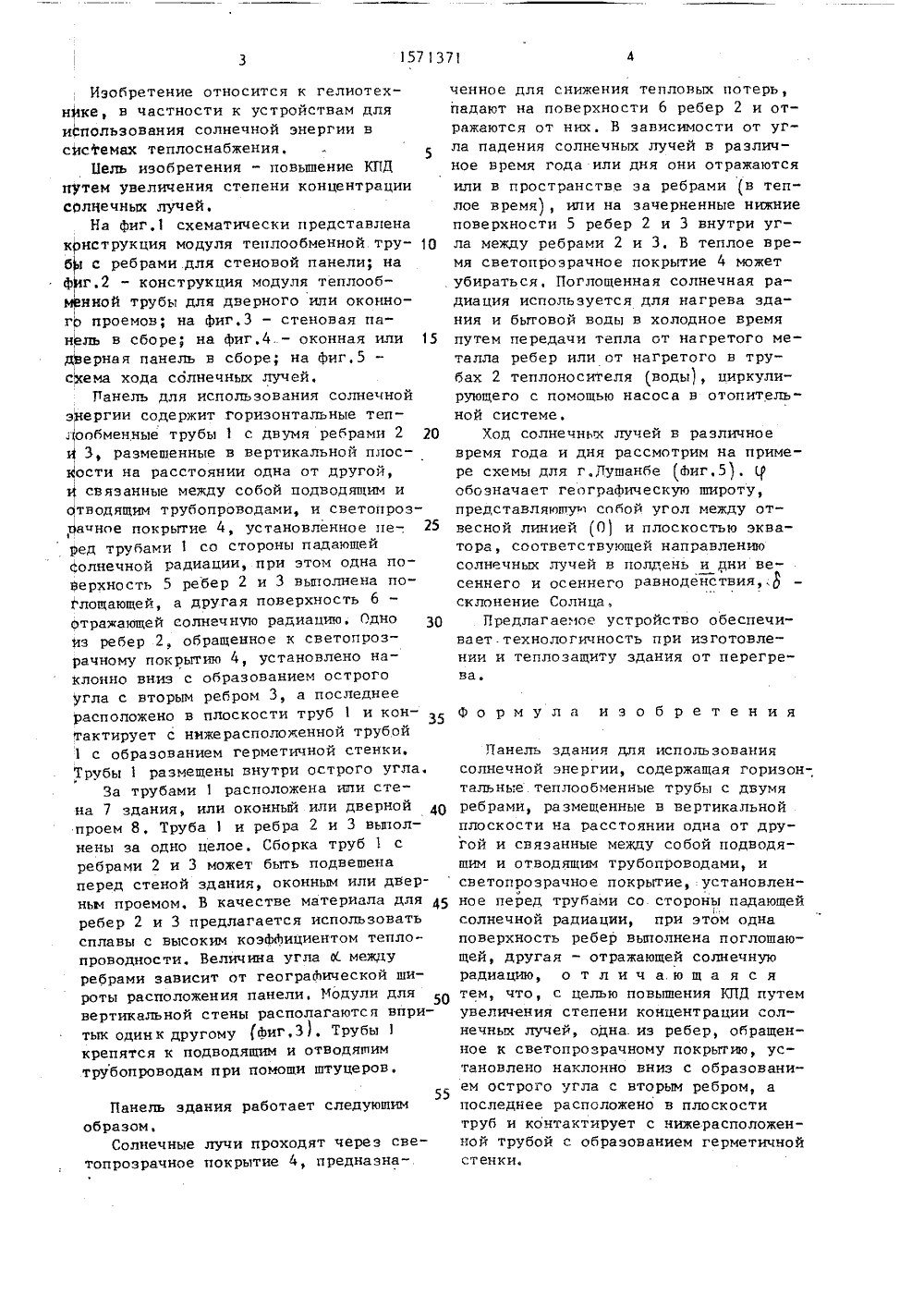

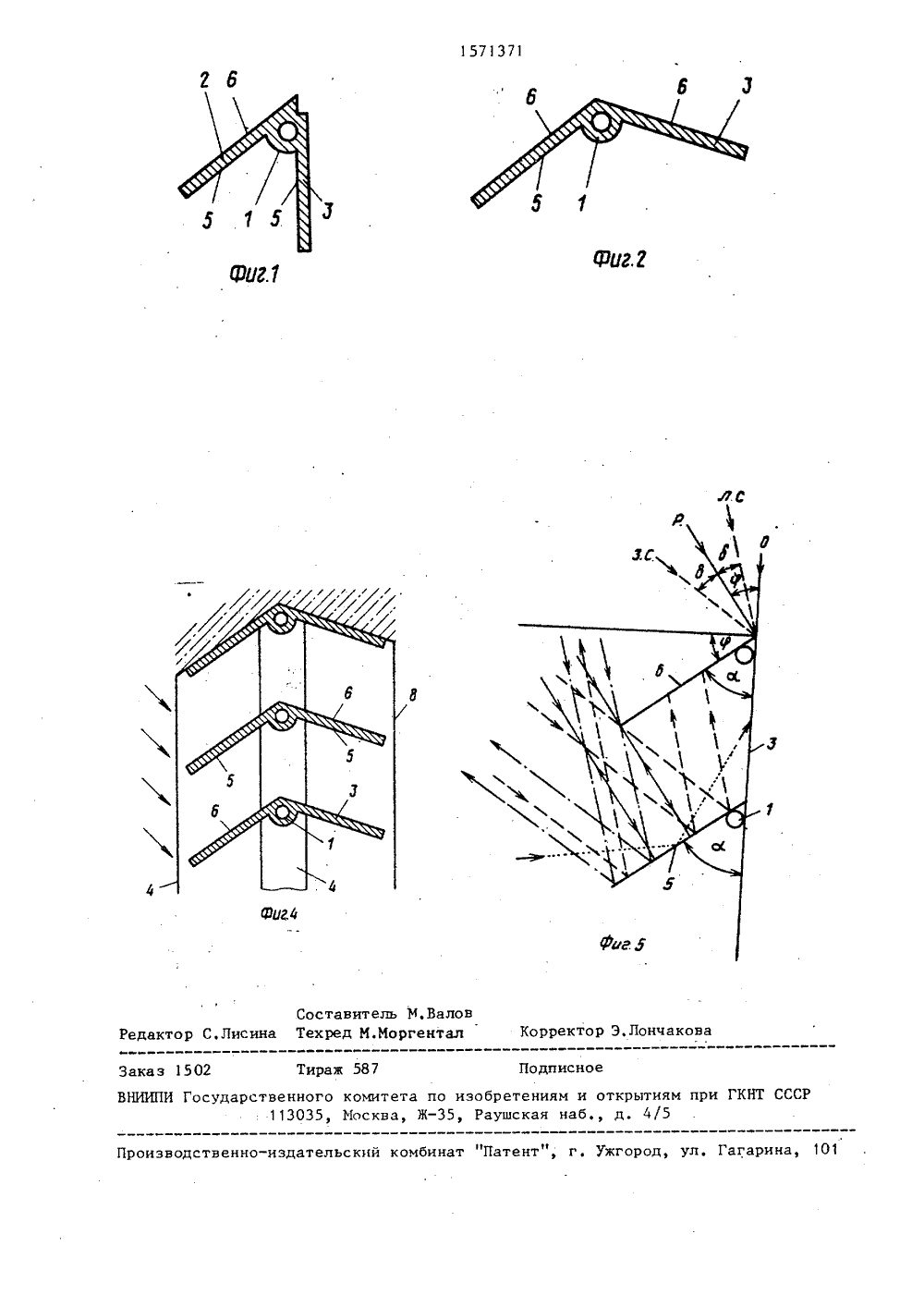

(51)5 Р 24 .Т 2/ П. Цой,ВА иот ных льные ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ОЛИСАНИЕ АВТОРСКОМУ СВИ 1(54) ПАНЕЛЬ ЗДАНИЯ ДЛЯ ИСПОЛЬЗОСОЛНЕЧНОЙ ЭНЕРГИИ(57) Изобретение относится к генике и позволяет повысить КПДобеспечения концентрации солнелучей. Панель содержит горизон БРЕТЕНИЯЬСТВУ 2 теплообменные трубы 1 с двумя, ребрами 2, 3, размещенные в вертикальной плоскости на расстоянии друг от друга и связанные между собой подводящим и отводящим трубопроводами, и светопрозрачное покрытие 4, установленное перед трубами. Ребра 2, 3 установлены наклонно вниз с. образованием острого угла между ними, при этом одна по" верхность 5 ребер 2, 3 выполнена поглощающей, а другая 6 - отражающей солнечную радиацию, Ребро 3 расположено в плоскости труб.1 и контактирует с нижерасположенной труббй 1 с образованием герметичной стенки. Изобретение обеспечивает технологичность изготовления элементов панели и пре-. 1 дохраняет здание от перегрева. 5 кп.Панель эданиобразом.Солнечные лучтопрозрачное по ботает следующим проходят через свеытие 4, предназна-. Изобретение относится к гелиотехнке, в частности к устройствам для ипользования солнечной энергии в сйсФемах теплоснабжения,5Цель изобретения - повышение КПД путем увеличения степени концентрации сОлцечных лучей.На фиг,1 схематически представлена к иструкция модуля теилообменной тру б 1 с ребрами для стеновой панели; на ф г.2 - конструкция модуля теплообнной трубы для дверного или оконног проемов; на фиг,3 - стеновая панель в сборе; на Фиг,4, - оконная или 15 дверная панель в сборе; на фиг,5 - схема хода солнечных лучей,Панель для использования солнечной э ергии содержит горизонтальные теп- "ообменные трубы 1 с двумя ребрами 2 203, размещенные в вертикальной плосости на расстоянии одна от другой, и связанные между собой подводящим и отводящим трубопроводами, и светонроз,г 1 ачное покрытие 4, установленное пе-. 25 Фед трубами 1 со стороны падающей Солнечной радиации, при этом одна поверхность 5 ребер 2 и 3 выполнена по 1 лощающей, а другая поверхность 6 Отражающей солнечную радиацию. Одно 1 з ребер 2, обращенное к светопрозрачному покрьггию 4, установлено наКлонно вниз с образованием острого угла с вторым ребром 3, а последнее расположено в плоскости труб 1 и кон- . тактирует с нижерасположенной трубой 1 с образованием герметичной стенки. Трубы 1 размещены внутри острого угла,За трубами 1 расположена или стена 7 здания, или оконный или дверной 40 проем 8, Труба 1 и ребра 2 и 3 выполнены за одно целое. Сборка труб 1 с ребрами 2 и 3 может быть подвешена перед стеной здания, оконным или дверным проемом, В качестве материала для 45 ребер 2 и 3 предлагается использовать сплавы с высоким коэМициентом теплопроводности, Величина угла К между ребрами зависит от географической широты расположения панелиИодули для вертикальной стены располагаются впритык один к другому 1 фиг,3 ), Трубы 1 крепятся к подводящим и отводящим трубопроводам при помощи штуцеров,ченное для снижения тепловых потерь,падают на поверхности 6 ребер 2 и отражаются от них. В зависимости от угла падения солнечных лучей в различное время года или дня они отражаютсяили в пространстве за ребрами (в теплое время), ипи на зачерненные нижниеповерхности 5 ребер 2 и 3 внутри угла между ребрами 2 и 3В теплое время светопрозрачное покрытие 4 можетубираться, Поглощенная солнечная радиация используется для нагрева здания и бьгговой воды в холодное времяпутем передачи тепла от нагретого металла ребер или от нагретого в трубах 2 теплоносителя (воды, циркулирующего с помощью насоса в отопительной системе.Ход солнечных лучей в различноевремя года и дня рассмотрим на примере схемы для г,Душанбе Ьиг,5),обозначает географическую широту,представляюптую собой угол между отвесной линией (0) и плоскостью экватора, соответствующей направлениюсолнечных лучей в полдень и дни весеннего и осеннего равноденствиясклонение Солнца,Предлагаемое устройство обеспечивает.технологичность при изготовлении и теплозащиту здания от перегрева.а и зретениПанель здания для использования солнечной энергии, содержащая горизон тальные теплообменные трубы с двумя ребрами, размещенные в вертикальной плоскости на расстоянии одна от другой и связанные между собой подводящим и отводящим трубопроводами, исветопрозрачное покрытие, установленное перед трубами со стороны падающейсолнечной радиации, при этом одна поверхность ребер выполнена поглошающей, другая - отражающей солнечную радиацию, о т л и ч а. ю щ а я с я тем, что, с целью повышения КПД путем увеличения степени концентрации солнечных лучей, одна.из ребер, обращенное к светопрозрачному покрьггию, установлено наклонно вниз с образованием острого угла с вторым ребром, а последнее расположено в плоскости труб и контактирует с нижерасположенной трубой с образованием герметичной стенки.1571371 ончакова Тираж 58 Заказ 1502 писное И Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д. 4/5 оизводственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 10 2 о Составитель М.ВаловРедактор С,Лисина Техред М.Моргентал Коррект г.г
