Быстроразъемное соединение для шлангов и труб

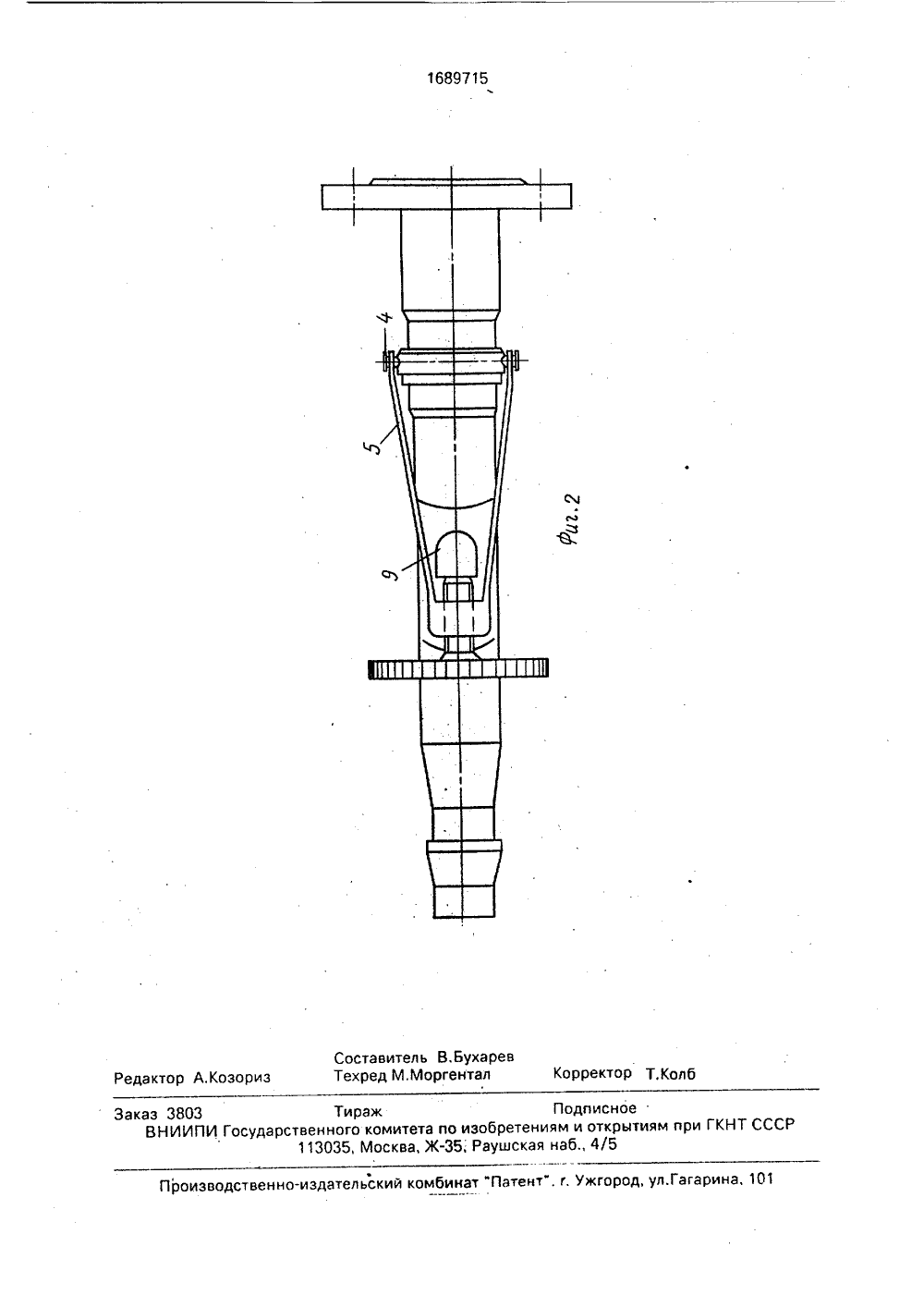

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 68971 6 . 37/12 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ЕИ ЕТЕ К АВТОРСКОМУ ЕТЕЛЬСТВУ ельство ССС 37/12, 1986.(54) БЦСТРОРАЗЪЕМНОЕ СОЕДИНДЛЯ ШЛАНГОВ И ТРУБ(46) 07.11.91. Бюл. й71) Центральное конАстрахани МинистРСФСР(56) Авторское свидеМ 1355828, кл. Р 16 структорское бюро в г, рства речного флота нениям шлангов и трубопроводов, Цель изобретения - повышение быстродействия, упрощение конструкции и процесса сборки-разборки. Соединение содержит два патрубка 1 и 7.На патрубке 1 имеется кольцевой торцовый паз, в котором находится уплотнительный элемент 2. На патрубке 1 свободно перемещается вращающаяся втулка 3 с полуосями, на которых шарнирно укреплен прижимной.орган - скоба с резьбовым отверстием. Другая половина соединения состоит из шлангового патрубка 7, обуха 8 и осевой центрирующей бобышки 9, в которую упирается силовой винт 6, 2 ил.25 30 35 Изобретение относится к машиностроению, в частности к быстроразьемным соединениям шлангов и трубопроводов,Цель изобретения - повышение быстродействия, упрощение конструкции и процесса сборки-разборки.На фиг, 1 показано быстроразьемное соединение для шлангов и труб, продольный разрез; на фиг. 2 - то же, вид сверху,На фланцевом (первом) патрубке 1 имеется кольцевой торцовый паз, в котором находится уплотнительный элемент 2, Кровле того, на патрубке 1 свободно перемещается подвижная поворотная втулка 3, установленная с возможностью углового смещения с полуосями 4, на которых шарнирно укреплен стяжной прижимной орган - откидывающаяся скоба 5 с резьбовым отверстием, в которое ввернут силовой упорный винт 6. Другая половина соединения состоит из шлангового (второго) патрубка 7, обуха 8, предназначенного для отвода статического электричества, и осевой центрирующей неподвижной бобышки 9, в которую упирается конусным концом силовой упорный винт 6.Соединение работает следующим образом.Предварительно присоединяют к любому необходимому свободному фланцу трубы, арматуры или оборудования патрубок 1 вместе с навешенными на него шарнирным откидывающимся силовым органом-скобой 5 и винтом 6. В торцовый паз патрубка 1 плотно вставляют уплотнительный элемент 2 и торцовую кромку шлангового патрубка 7, Скобу 5 вместе с винтом 6 накладывают на бобышку 9 патрубка 7 с тем, чтобы оси соединяемь 1 х патрубков совпали. Ввинчивая винт 6 и вводя его в конусное центрирующее углубление бобышки 9, производят предварительное соединение, обеспечив невы падение патрубка 7 из паза патрубка 1, ,но не обеспечивая еще при этом плотности соединения, лишь представляя возможность свободному концу шланга самопроизвольно повернуться вокруг своей оси для Ориентации в пространстве вследствие упругих деформаций шланга вместе с присоединяемым патрубком 7, поворотной втулкой 3 и прижимным органом (скоба 5 и винт 6) в целях устранения излишних напряженийпри перегибах шланга, что увеличивает ихсрок службы,После того, как согнутый шланг самопроизвольно установит свое положение в пространстве, винтом 6 легко зажимается уплотнительный элемент 2 окончательно до обеспечения плотности и жесткости соединения вручную без применения какого-либо инструмента. При многократных повторных применениях этого соединения и при наличии необходимого количества отдельных фланцевых половин его при перетаскивании шланга от одного места к другому можно с помощью одного шланга обслуживать несколько участков и точек сложных разветвленных трубопроводов, а также использовать для работы с различными сортами продуктов и сред. Для смены уплотнительного элемента достаточно ослабить силовой винт до состояния разборки, т.е. выпадения винта 6 из конусного углубления бобышки 9,и произвести его замену. Предлагаемое соединение предохраняет шланги от излишних перегибов и скручивания, что ведет к экономии дорогихрезиновых рукавов. Формула изобретения Быстрораэъемное соединение для шлангов и труб, содержащее два патрубка,уплотнительный элемент, подвижную втулку, центрирующую бобышеву и стяжной прижимной орган,отл и ча ющееся тем,что,с целью повышения быстродействия, упрощения конструкции и процесса сборки-разборки, подвижная втулка установлена на первом патрубке с возможностью углового смещения, а стяжной прижимной орган выполнен в виде поворотной откидывающейся скобы, установленной на подвижной втулке, и упорного винта, контактирующего с присоединяемым патрубком.. г. Ужгород, ул.Гагарина, 101 аказ 3803 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж; Раушская наб., 4/5
