Способ определения углового положения радиальных отверстий на статоре

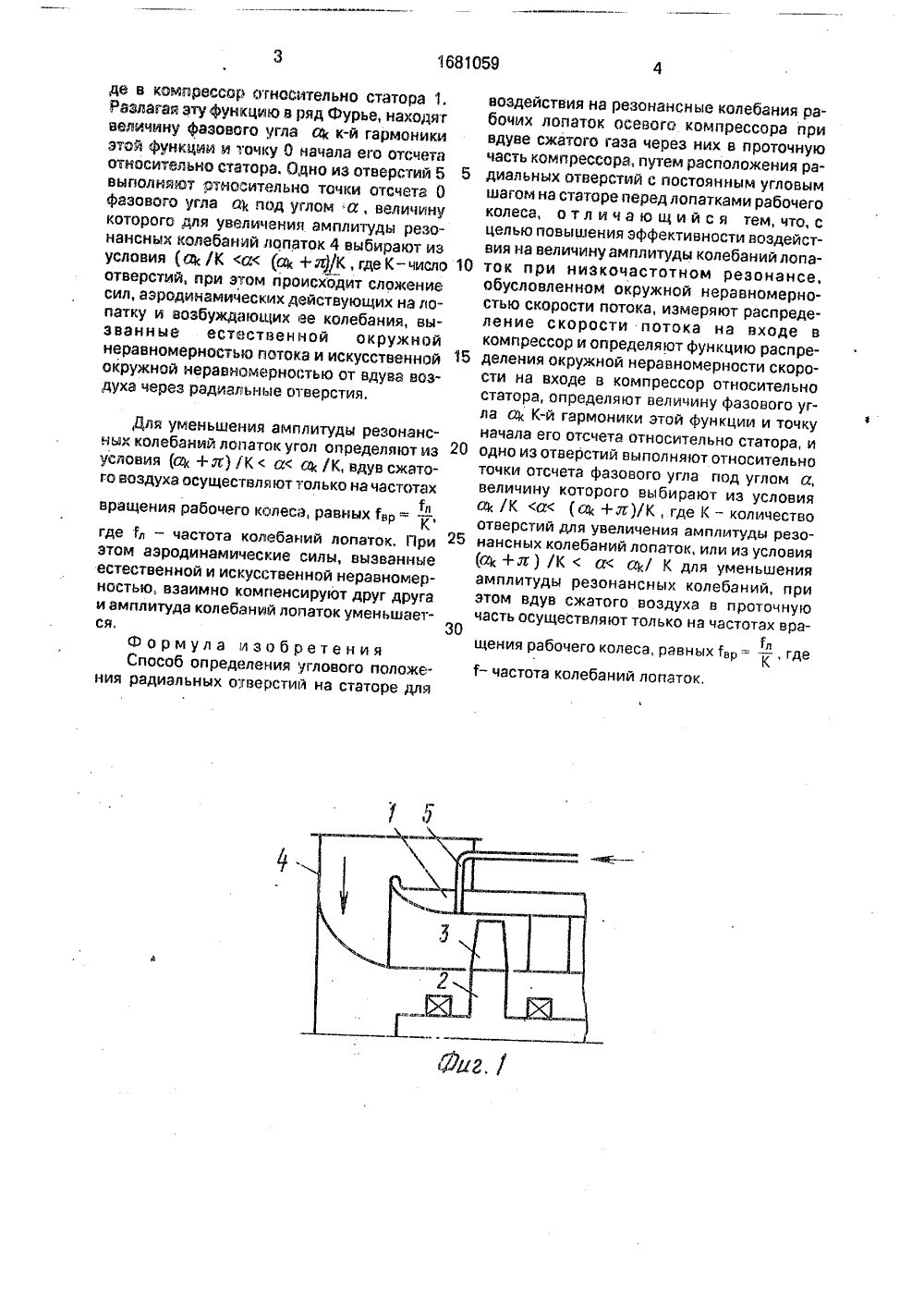

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) 04 О ОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ь олеса равных Ьр = - , гд олебаний лопаток. 2 ил. част входом в компрессор атрубок 4, В статоре 1 м 2 выполнены распоо по окружности ради, через котооые в мпрессора подается лопатками 3. Передустановлен входной иперед рабочим колесоложенные равномернальные отверстияпроточную часть косжатый воздух,сор содержит статор 1 и ем рабочее колесо 2 с(56) Авторское свидетельство СССРМ 478626, кл. Р 04 Р 27/00, 1973.(54) СПОСОБ ОПРЕДЕЛЕНИЯ УГЛОВОГОПОЛОЖЕНИЯ РАДИАЛЬНЫХ ОТВЕРСТИЙНА СТАТОРЕ(57) Изобретение относится к компрессоростроению и позволяет повысить эффективность воздействия на величину амплитудыколебаний лопаток при низкочастотном резонансе, обусловленном окружной неравномерностью скорости потока. Дляопределения углового положения радиальных отверстий, расположенных с постоянным угловым шагом на статоре передлопатками рабочего колеса и служащих длявдува сжатого газа через них в проточнуючасть компрессора для воздействия на,резоИзобретение относится к компрессоростроению.Цель изобретения - повышение эффективности воздействия на величину амплитуды колебаний лопаток при низкочастотном резонансе, обусловленном окружной неравномерностью скорости потока.На фиг. 1 схематично изображен компрессор, продольный разрез; на фиг. 2 - статор компрессора с радиальными отверстиями для вдува воздуха, поперечное сечение.Осевой компресустановленное в н, 1681059 А 1 нансные колебания лопаток, измеряют распределение скорости потока на входе в компрессор. Определяют функцию распределения окружной неравномерности скорости на входе в компрессор относительно статора, величину фазового угла а К-й гармоники этой функции и точку 0 начала ее отсчета относительно статора. Одно из отверстий выполняют относительно точки 0 отсчета фазового угла под углом а, величину которого для возбуждения резонансных колебаний лопаток выбирают из условия а /К а (ак+л)/К, где К - количество отверстий, а для уменьшения амплитуды резонансных колебаний из условия (ак +л) /Ка а /К, при этом вдув сжатого воздуха в проточную часть осуществляют только на частотах вращения рабочего Для определения углового положения радиальных отверстий 5 на статоре 1 измеряют распределение скорости потока на входе компрессор за входным патрубком 4 и определяют функцию распределения окружной неравномерности скорости на вхо 1681059де в кОмпрессор ОтнОсительно стэтора Разлагая эту функцию в ряд Фурье, находят величину фазового угла а к-й гармоники Этой функции и точку 0 начала его Отсчета относительно статора. Одно из отверстий 5 выполняют Относительно точки отсчета 0 фазового угла ак под углом й, величину которого для увеличения амплитуды резонансных колебаний лопаток 4 выбирак)т из условия ( а /К а (а + д/К, где К- число отверстий, при этом происходит сложение сил, аэродинамических действующих на лопатку и возбуждающих ее колебания, вызванные естественной окружной неравномерностью потока и искусственной окружной неравномерностью от вдува воздуха через радиальные отверстия. Для уменьшения амплитуды резонансных колебаний лопаток угол Определяют из условия а + л) / Ка а /К, вдув сжатого воздуха осуществля ют только на частотахЬ вращения рабочео колеса, равных 1 вр = - , где б - частота колебаний лопаток, При этом аэродинамические силы, вызванные естественной и искусственной неравномерностью, взаимно компенсируют друг друга и амплитуда колебаний лопаток уменьшается,Формула изобретения Способ определения углового положения радиальных отверстий на статоре для воздействия на резонансные колебания рабочих лопаток осевого компрессора при вдуве сжатого газа через них в проточную часть кОмпрессорэ, путем распОложения рэ диальных отверстий с постоянным угловымшагом на статоре перед лопатками рабочего колеса, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности воздействия на величину амплитуды колебаний лопа ток при низкочастотном резонансе,обусловленном окружной неравномерностью скорости потока, измеряют распределение скорости потока на входе в компрессор и определяют функцию распре деления окружной неравномерности скорости на входе в компрессор относительно статора, определяют величину фазового угла а К-й гармоники этой функции и точку начала его отсчета относительно статора, и 20 одно из отверстий выполняют относительноточки отсчета фазового угла под углом а, величину которого выбирают из условия а /К а (а+7 г)/К, где К - количество отверстий для увеличения амплитуды резо нансных колебаний лопаток, или из условия(а+л) /Ка а/ К для уменьшения амплитуды резонансных колебаний, при этом вдув сжатого воздуха в проточную часть осуществляют только на частотах вра 1 лщения рабочего колеса, равных 1 р = К, где 1- частота колебаний лопаток,1681059 Составитель В.Заряби Реда Заказ 3300 ТиражВНИИПИ Государственного комитет113035, Москва, Ж Подписноепо изобретениям и открытиям при ГКН Г СССР
