Устройство для изготовления берда с изменяющейся по зонам плотностью зубьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

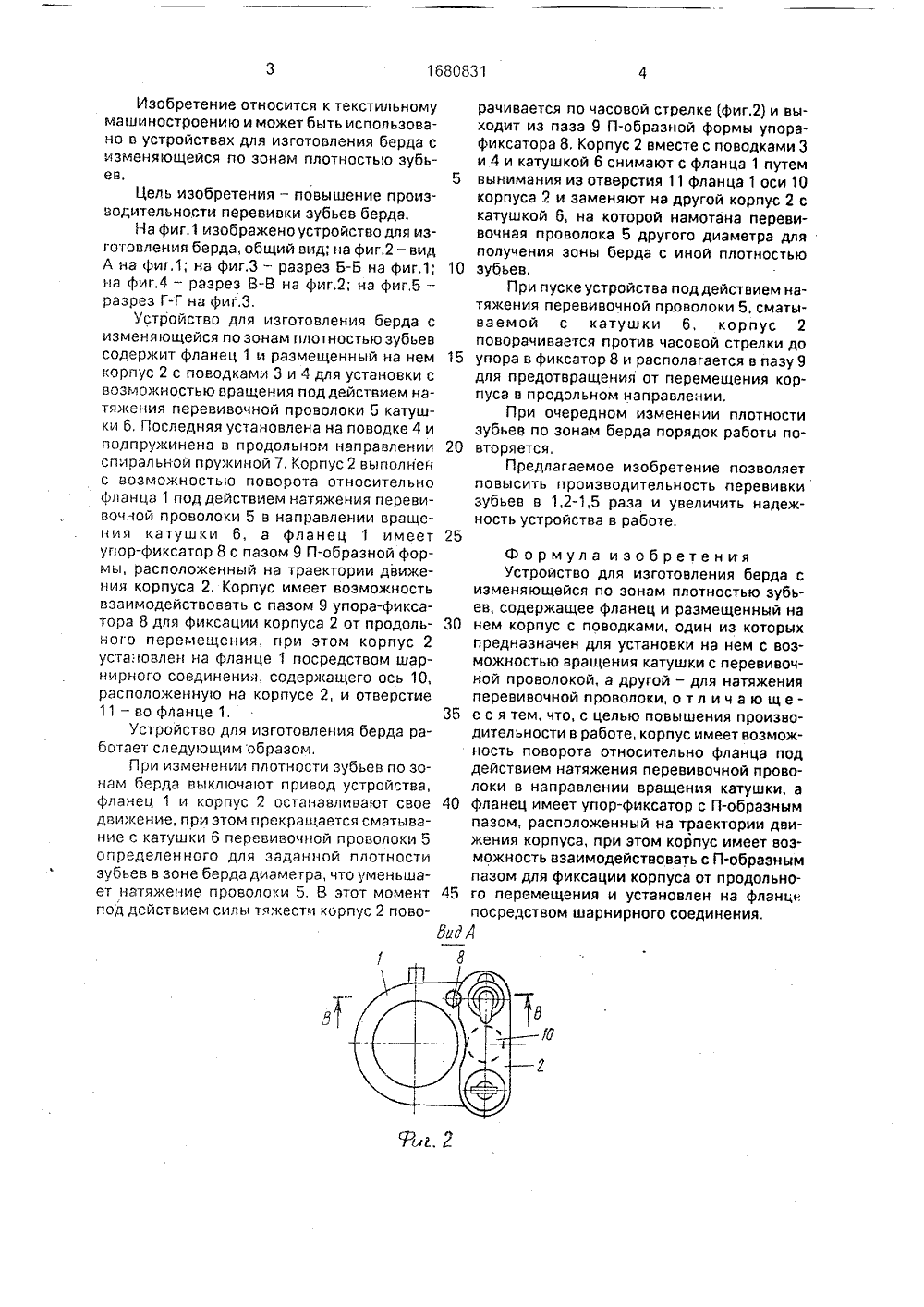

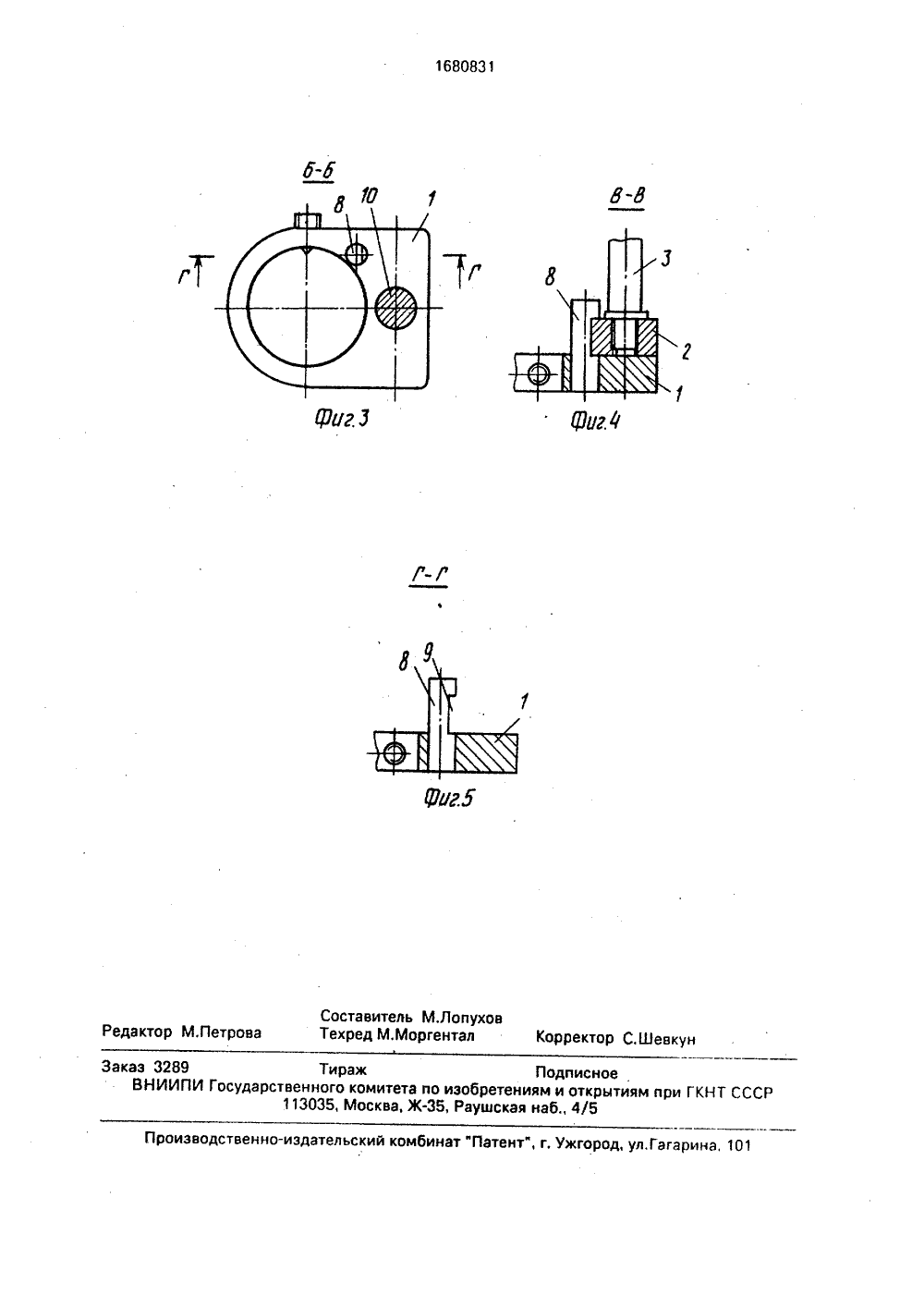

(51)5 О 03 О 4 и,1 ГО СУДА Р СТВЕ ННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИСАНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬС(71) Центральный научно-исследовательский институт технологической оснасткитекстильного оборудования(56) Григорян В,В., Шамштейн А,И. Бердадля ткацких станков и оборудование для ихпроизводства. Депонированная рукопись вЦНИИТЭИЛЕГпищемаш, В 420 мл - Д 84, с.56-57. М.: 1984.(54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯБЕРДА С ИЗМЕНЯЮЩЕЙСЯ ПО ЗОНАМПЛОТНОСТЬЮ ЗУБЬЕВ(57) Изобретение относится к текстильномумашиностроению, может быть исполЬзовано в устройствах для изготовления берда сизменяющейся по зонам плотностью зубьеви позволяет повысить производительностьперевивки зубьев. При изменении плотно-., 501680831 А 1 сти зубьев по зонам берда выключают привод устройства, фланец и корпус останавливают свое движение, прекращается сматывание с катушки перевивочной проволоки определенного для заданной плотности зубьев в зоне берда диаметра, что уменьшает натяжение проволоки 5. В этот момент под действием силы тяжести корпус .2 поворачивается по часовой стрелке и выходит из паза П-образной формы упора- фиксатора. Корпус 2 вместе с поводками й катушкой снимают с фланца путем вынимания из отверстия фланца оси корпуса и заменяют другим корпусом с катушкой, на которой намотана перевивочная проволока другого диаметра для получения зоны берда с иной плотностью зубьев, При пуске устройства под действием натяжения перевивочной проволоки, сматываемой с катушки, корпус поворачивается против часовой стрелки до упора в фиксатор и размещается в пазу для предотвращения от перемещения корпуса в продольном направлении. 5 ил.Формула изобретения Устройство для изготовления берда сизменяющейся по зонам плотностью зубьев, содержащее фланец и размещенный на 30 нем корпус с поводками, один из которыхпредназначен для установки на нем с возможностью вращения катушки с перевивочной проволокой, а другой - для натяжения перевивочной проволоки, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности в работе, корпус имеет возможность поворота относительно фланца под действием натяжения перевивочной проволоки в направлении вращения катушки, а 40 фланец имеет упор-фиксатор с П-образнымпазом, расположенный на траектории движения корпуса, при этом корпус имеет возможность взаимодействовать с П-образным пазом для фиксации корпуса от продольно го перемещения и установлен на фланцепосредством шарнирного соединения, йдА Изобретение относится к текстильному машиностроению и может быть использовано в устройствах для изготовления берда с изменяющейся по зонам плотностью зубьев.Цель изобретения - повышение производительности перевивки зубьев берда.На фиг.1 изображено устройство для изготовления берда, общий вид; на фиг,2 - вид А на фиг.1; на фиг,З - разрез Б-Б на фиг,1; на фиг,4 - разрез В-В на фиг.2; на фиг,5 - разрез Г-Г на фиг.З,Устройство для изготовления берда с изменяющейся по зонам плотностью зубьев содеркит фланец 1 и размещенный на нем корпус 2 с поводками 3 и 4 для установки с возможностью вращения под действием натяжения перевивочной проволоки 5 катушки 6, Последняя установлена на поводке 4 и подпружинена в продольном направлении спиральной пружиной 7. Корпус 2 выполнен с возможностью поворота относительно фланца 1 под действием натяжения перевивочной проволоки 5 в направлении вращения катушки 6, а фланец 1 имеет упор-фиксатор 8 с пазом 9 П-образной формы, расположенный на траектории движения корпуса 2, Корпус имеет возможность взаимодействовать с пазом 9 упора-фиксатора 8 для фиксации корпуса 2 от продольного перемещения, при этом корпус 2 установлен на фланце 1 посредством шарнирного соединения, содержащего ось 10, расположенную на корпусе 2, и отверстие 11 - во фланце 1,Устройство для изготовления берда работает следующим образом,При изменении плотности зубьев по зонам берда выключают привод устройства, фланец 1 и корпус 2 останавливают свое движение, при этом прекращается сматывание с катушки 6 перевивочной проволоки 5 определенного для заданной плотности зубьев в зоне берда диаметра, что уменьшает натяжение проволоки 5, В этот момент под действием силы тяжести корпус 2 поворачивается по часовой стрелке (фиг.2) и выходит из паза 9 П-образной формы упора- фиксатора 8, Корпус 2 вместе с поводками 3 и 4 и катушкой 6 снимают с фланца 1 путем 5 вынимания из отверстия 11 фланца 1 оси 1 Окорпуса 2 и заменяют на другой корпус 2 с катушкой 6, на которой намотана перевивочная проволока 5 другого диаметра для получения зоны берда с иной плотностью 10 зубьев.При пуске устройства под действием натяжения перевивочной проволоки 5, сматываемой с катушки 6, корпус 2 поворачивается против часовой стрелки до 15 упора в фиксатор 8 и располагается в пазу 9для предотвращения от перемещения корпуса в продольном направлении.При очередном изменении плотностизубьев по зонам берда порядок работы по вторяется,Предлагаемое изобретение позволяетповысить производительность перевивки зубьев в 1,2-1,5 раза и увеличить надежность устройства в работе.251680831 б-б Составитель М,ЛопухоТехред М.Моргентал актор М,Петров орректор С.йевк Заказ 3289 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
СмотретьЗаявка
4694913, 25.05.1989
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕХНОЛОГИЧЕСКИЙ ОСНАСТКИ ТЕКСТИЛЬНОГО ОБОРУДОВАНИЯ
ГРИГОРЯН ВАРДАН ВАЗГЕНОВИЧ, БОРДУНОВ НИКОЛАЙ АНДРЕЕВИЧ
МПК / Метки
МПК: D03D 49/62
Метки: берда, зонам, зубьев, изменяющейся, плотностью
Опубликовано: 30.09.1991
