Сигнализатор предохранительной муфты

Номер патента: 1679990

Авторы: Демидов, Заборонский, Зволинский, Флик

ZIP архив

Текст

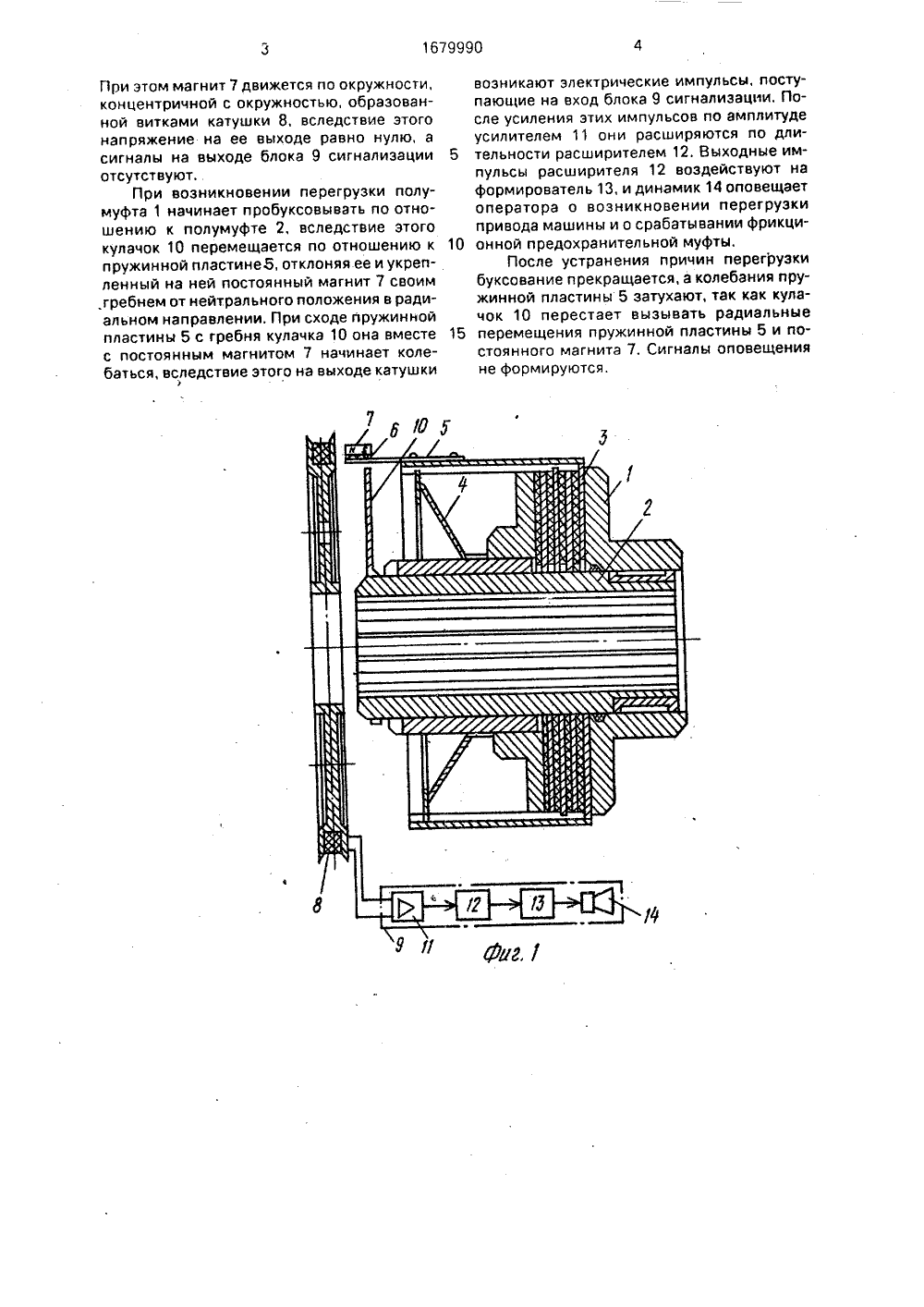

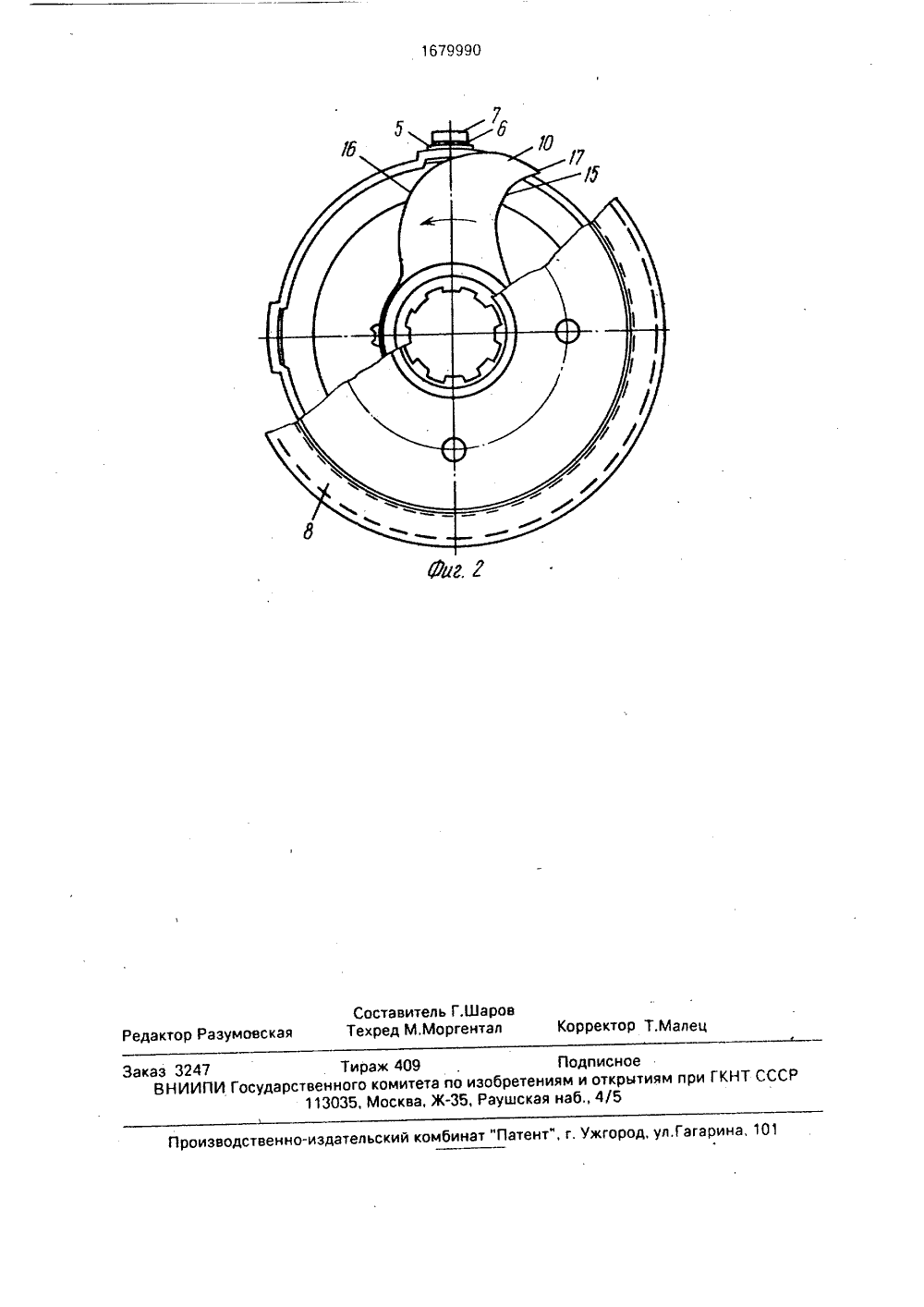

(5 О РЕ ХРАНИ ве полу следсилов режим зменяе эсти не ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Научно-производственное объединениепо сельскохозяйственному машиностроению(56) Авторское свидетельство СССРВ 927144, кл. А 01 С 7/00, 1982,Авторское свидетельство СССРМ 1166698, кл. А 01 С 7/00, 1984.(54)(57) СИГНАЛИЗАТОР ПРЕДОТЕЛЬНОЙ МУФТЫ, содержащий д Изобретение относится к сельскохозяиственному машиностроению, в частности к приборам контроля работы фрикционной муфты силового привода ротационной по-. чвообрабатывающей машины.Целью изобретения является повышение надежности работы сигнализатора.На фиг. 1 показана фрикционная предохранительная муфта, оборудованная предлагаемым сигналиэатором; на фиг. 2 - то же, вид со стороны катушки сигнализатора.Сигнализатор содержит полумуфты 1 и 2, соединенные пакетом 3 фрикционных дисков, поджатых тарел ьчатой пружиной 4. На полумуфте 1 закреплен один конец пружинной пластины 5, На другом конце пластины 5 через немагнитную прокладку 6 закреплен постоянный магнит 7, взаимодействующий с катушкой 8, закрепленной неподвижно. Катушка 8 установлена соосно с предохранительной муфтой, а средний диаметр обмотки равен диаметру, описываемому постоянным магнитом 7. Таким образом, об 01 С 7/00, Р 16 О 9/00 муфты, пружинную пластину, консольно закрепленную на одной полумуфте, кулачок, установленный на другой полумуфте, и сигнализатор, отличающийся тем,что,с целью повышения надежности работы сигнализатора, он снабжен постоянным магнитом с прокладкой иэ немагнитного материала и катушкой, выводы которой соединены с входом сигнализатора, причем постоянный магнит установлен на свободном конце консольной пластины, а катушка установлена ф соосно с предохранителВной муфтой в зоне действия постоянного манита и закреплена неподвижно относительно полумуфт. мотка катушки 8 располагается в зоне действия постоянного магнита 7 и соединена с блоком 9 сигнализации, На полумуфте 2 неподвижно закреплен кулачок 10, имеющий фасонную конфигурацию. Устройство содержит усилитель 11, расширитель 12 импульсов, формирователь 13 и динамик 14, Рабочая периферийная поверхность кулачка 10 выполнена со сходом 15, составляющим острый угол с касательной к криволинейной поверхности 16 кулачка 10 в точке начала схода 17,В состав блока 9 сигнализации входят усилитель 11, расширитель 12 импульсов, формирователь 13 звукового синала и звуковой излучатель 14 (динамик),Работает блок 9 сигнализаци щим образом. Пока перегрузка привода машины отсутствует, пол и 2 вращаются синхронно. В зо работы положение кулачка 10 не ся по отношению к пружинной плПри этом магнит 7 движется по окружности, концентричной с окружностью, образованной витками катушки 8, вследствие этого напряжение на ее выходе равно нулю, а сигналы на выходе блока 9 сигнализации отсутствуют.При возникновении перегрузки полу- муфта 1 начинает пробуксовывать по отношению к полумуфте 2, вследствие этого кулачок 10 перемещается по отношению к пружинной пластине 5, отклоняя ее и укрепленный на ней постоянный магнит 7 своим .гребнем от нейтрального положения в радиальном направлении, При сходе пружинной пластины 5 с гребня кулачка 10 она вместе с постоянным магнитом 7 начинает колебаться, вследствие этого на выходе катушкиУ возникают электрические импульсы, поступающие на вход блока 9 сигнализации, После усиления этих импульсов по амплитуде усилителем 11 они расширяются по дли тельности расширителем 12, Выходные импульсы расширителя 12 воздействуют на формирователь 13, и динамик 14 оповещает оператора о возникновении перегрузки привода машины и о срабатывании фрикци онной предохранительной муфты,После устранения причин перегрузкибуксование прекращается, а колебания пружинной пластины 5 затухают, так как кулачок 10 перестает вызывать радиальные 15 перемещения пружинной пластины 5 и постоянного магнита 7. Сигналы оповещения не формируются.1679990 Составитель Г.ШароТехред М,Моргентал Редакт орректор Т,Мал зумовск город, ул. Гагарина, 101 Произаодстаенно-издатееьскии комбинат "Патент Заказ 3247 Тираж 409 , Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5

Смотреть

Заявка

3905466, 29.04.1985

НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО СЕЛЬСКОХОЗЯЙСТВЕННОМУ МАШИНОСТРОЕНИЮ

ДЕМИДОВ ВЛАДИСЛАВ ГРИГОРЬЕВИЧ, ЗВОЛИНСКИЙ ВИКТОР НИКОЛАЕВИЧ, ФЛИК ЭДГАР ПАВЛОВИЧ, ЗАБОРОНСКИЙ АНАТОЛИЙ АЛЕКСАНДРОВИЧ

МПК / Метки

МПК: A01B 61/00, F16D 7/02

Метки: муфты, предохранительной, сигнализатор

Опубликовано: 30.09.1991
