Планир для уплотнения угольной шихты в камере

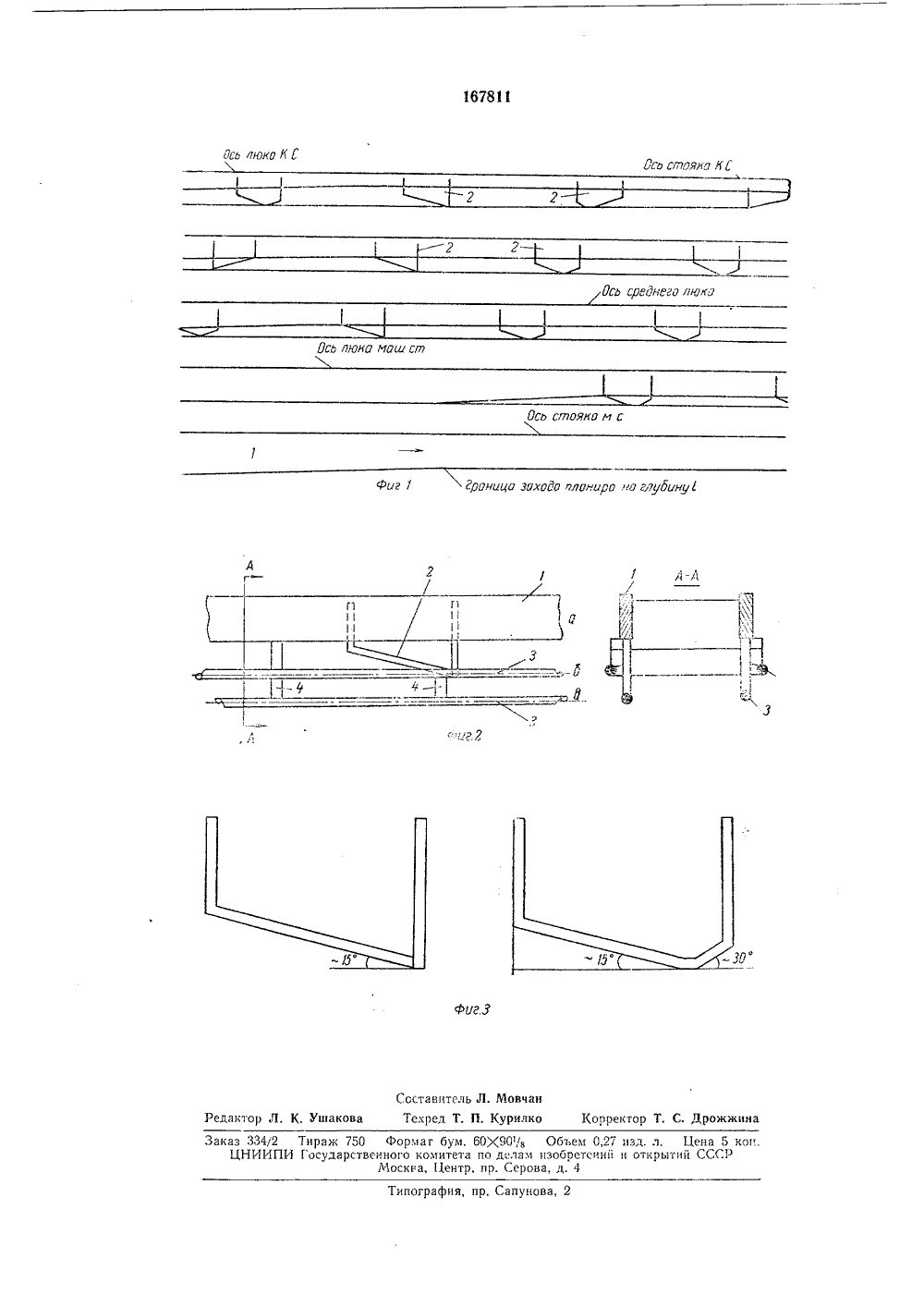

1678 П ОПИСАНИЕИЗОБРЕТЕНИЯИ АВТОРСКОМУ СВИДЕТЕДЬС 78 У Союэ Советских Социалистических Республик-26) аявлепо 20.Ъ 11.1962 ки с присоединением зПриоритетОпубликовано 05.11 МПК С 10 Ь Государствен ныиомитет по деламиэобретенийи открытий СССР( 662.75.063.94 (088.8 5. Б 1 оллетспь3 Дата опубликовани писания 16.111,196 Автор изобретения Бык Заявител ЛАНИР ДЛЯ УПЛОТНЕНИЯ УГОЛЬН КОКСОВОЙ ПЕЧХТЫ В КАМЕРЕ пояса целях осочения ланифиг. 2 - 25анге; на обои плотации, 3 дписная группаЗЗ Известен планир по основному авт. св.56747 для уплотнения угольной шихты в камере коксовой печи, состоящий из планирной штанги с размещенными на определенных расстояниях друг от друга на штанге уплотняющими полками одной формы, Такой планир не обеспечивает равномерности уплотнения. так как полки одной формы не срезают угольную шпхту в местах переуплотнения.Предлагаемый планир отличается от известного тем, что две трети полок планирной штанги в нижней части срезаны под углом - 30 и с другой стороны - 15, причем стороны полок, срезанные под углом - 15, больше сторон полок, срезанных под углом - 30, а полки с одним направлением уплотнительных плоскостей чередуются с полками с другим направлением уплотнительных плоскостей и с полками без срезанной нижней части. Такая форма полок и их расположение обеспечивают срезание угольной шихты в местах переуплотнения и, следовательно, равномерное уплотнение загрузки,На фиг. 1 показан общий вид планира в различных стадиях работы; накрепление полок на планирной штфиг, 3 - полки.Уплотняющий планир представляет с штангу 1 с набором прикрепленных у няющих полок 2 различной конфигур двоякого назначения, разгребающих шихту при ходе штанги в одну сторону и уплотняющих ее при движении штанги в другую сторону. Положение и сочетание уплотняющих полок на штанге обусловлено положением загрузочных люков в камере печи и длиной хода планира.Собственно штанга 1 - типовая часть коопуса планира является поясом жесткости а. Набор уплотняющих полок, которые выступают за нижнюю кромку боковых стенок корпуса планира или находятся в габаритах этих стенок, составляет пояс уплотнения б. Сбоку уплотняющих полок и снизу их прикреплены направляющие стержни 3, ограпичивающие и направляющие движение планира в планирном окне и его ход по опорным роликам. Для увеличения жесткости и избежания прогибания стержней в промежутке между полками делаются распорки 4. Стержни с распорками являются направляющим поясом в планира,Пояс уплотнения может быть шире жесткости и направляющего пояса в использования местных конструктивных бенностей действующих машин и увели эффективности действия уплотняющего п ра.Планир ввиду принципиально нового его назначения - уплотнять загрузку получаетреакцию противодавления и свойство всплывать над загрузкой, вследствие чего отпадает необходимость рассчитывать штангу на механическую прочность, как консоль, поэтому в основании она может быть тоньше и 5 слабее, а длина штанги может быть больше, благодаря чему предлагаемый планир можно использовать для большегрузных печей. Высоту планира целесообразно делать одинаковой по всей длине. Это, в свою очередь, позво- о ляет делать высоту разгребающих плоскостей равной вь:соте планира и в средине и в носовой части его для увеличения эффективности действия планира и повышения скорости схода шихты из бункеров загрузочного 15 вагона. Ширина планира принимается соответствующей ширине планирного окна.При движении планира в камеру широкая лобовая часть первой уплотняющей полки и последующих, также имеющих по всей высо те или части высоты разгребаю цие плоскости, врезается в угольную засыпку против люков и гребет шихту в пространство между люками и к двери коксовой стороны, Благодаря коротким срезам под углом - 30 на 25 некоторых полках и наличию полок, обращенных уплотняющими плоскостями на коксовую сторону (имеющих угол атаки - 5), планирная штанга, разгребающая шихту, в то же время приминает ее под себя, получая реак цию всплывания. В конце хода планира на коксовую сторону срезаюшие плоскости третьей, седьмой и одиннадцатой планирных полок (см. фиг, 1) пересекают загрузочные люки и в случае переуплотнения шихты про тив люков срезанный слой шихты перебрасывают за люк, в зону относительно меньшего уплотнения. При обратном ходе планира ббльшая часть полок уплотняющими плоскостями уплотняет загрузку, тогда как пятая полка, проходя зону среднего и машинного люков, срезает излишне уплотненную шихту.Ход штанги при планировании 6 м. Положение полок с машинной стороны рассчитано так, чтобы пересекать зону люка с машинной стороны, но при обратном ходе не производить излишнего выброса шихты - в конце обратного хода только три полки выходят из камеры наружу, при этом все они, при движении на машинную сторону, уплотняют загрузку. Полка же, разгребающая и срезающая шихту, остается внутри камеры, Затем движения планира повторяются,Планир обусловливает быстрый сход шихты из бункеров, разгребание шихты по камере и уплотнение загрузки. При этом лощины, откосы, недогрузы, а также забитость люков отсутствуют. Планир создает равномерное уплотнение загрузки по всей длине камеры и выравнивает плотность загрузки по высоте. Предмет изобретенияПланир для уплотнения угольной шихты в камере коксовой печи по авт. св.56747, отличающийся тем, что, с целью обеспечения срезания шихты в местах переуплотнения и повышения качества уплотнения, две трети полок планирной штанги в нижней части срезаны под углом, которые чередуются с полками без срезанных нижних частей.167811 ась оюко К 0 0 сь судаяна lь Ось сре 6 него любэ 0 сь оюна маш ст Ось стояна м с 2 оница зохоао отниро но лу 5 ону фиг 1 А-А/ Составитель Л. Мовчанедактор Л, К, Ушакова Текред Т. П. Курилко Корректор Т. С. Дрожжина Заказ 334 у 2 Тираж 750 Формат бум. 60 К 90/ц Объем 0,27 нзд. л. Цена 5 коп. ЦНИИПИ Государственного комитета по делам пзобоетсний и открытий СССР Москва, Центр, пр. Серова, д. 4
