Способ изготовления чешущего сегмента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

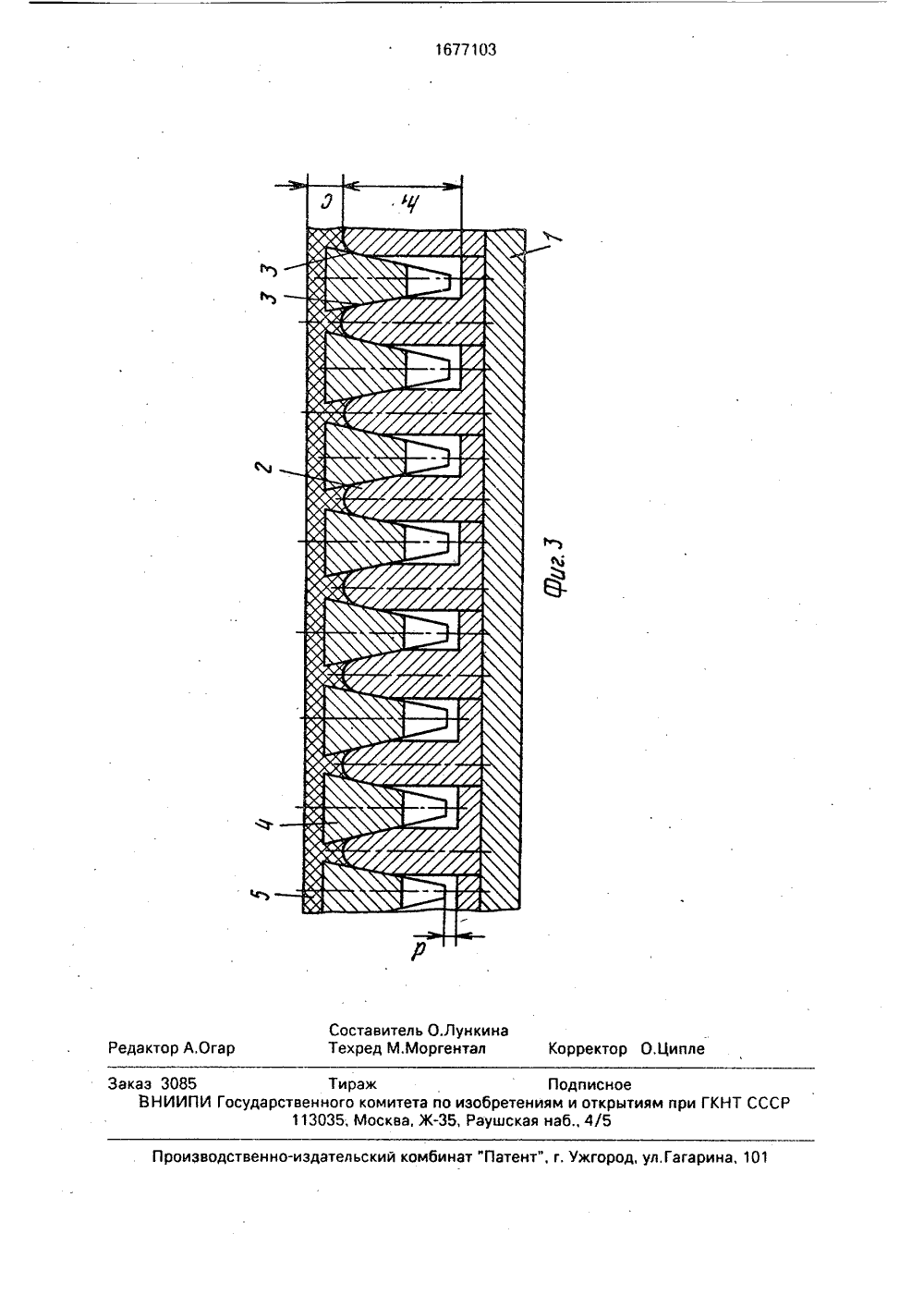

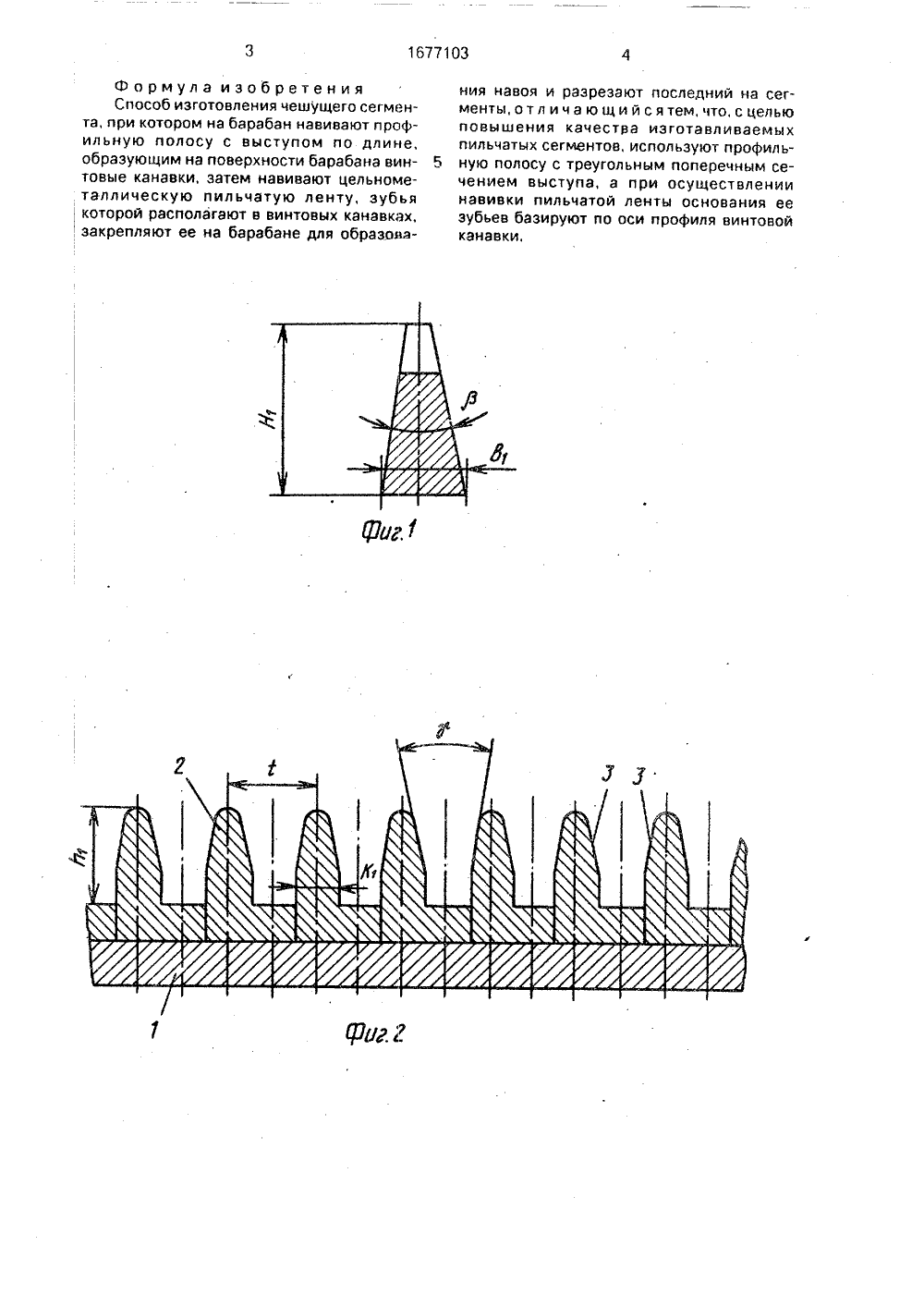

)5 Р 01 6 15/ ИТЕТКРЫТИЯ ГОСУДАРСТВЕННЫЙ КПО ИЗОБРЕТЕНИЯМ ИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕН ЕТЕЛЬСТВУ К АВТОРСКОМУ(71) Ивановский энергетический институт им, В.И,Ленина и Ивановское специальное конструкторское бюро чесальных машин (72) В,А.Полетаев, С.А,Иванов и С.М.Тонков(56) Авторское свидетельство СССР М 1011740, кл. О 01 6 15/92, .1981. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ЧЕШУЩЕГО СЕГМЕНТА Изобретение относится к машиностроению для текстильной промышленности и может быть использовано при изготовлении пильчатых чешущих сегментов для чесальных машин приготовительного производства прядильных фабрик,Цель изобретения - повышение качества изготавливаемых пильчатых сегментов.На фиг. 1 показана цельнометаллическад пильчатая лента, сечение; на фиг. 2 - устройство для изготовления чешущих сегментов; на фиг, 3 - навой пильчатой ленты на винтовой поверхности барабана, разрез,Устройство для изготовления чешущих сегментов содержит барабан 1, на который намотана лента 2, имеющая выступы треугольного сечения. Поверхности 3 двух смежных выступов образуют угол у, равный углу Р сечения цельнометаллической пильчатой ленты ( фиг,1). Шаг т винтовой канавки на 0,02-0,05 мм больше ширины В 1 основания пильчатой ленты (фиг, 1). Толщина К 1 выступа витка равна 0,85 мм. Высота й 1 винтовой линии определяет толщину С заливки осно(57) Изобретение относится к машиностроению для текстильной промышленности и может быть использовано при изготовлении пильчатых чешущих сегментов для чесальных машин приготовительного производства прядильных фабрик. Цель изобретения - повышение качества изготавливаемых пильчатых сегментов. Для изготовления сегментов используют профильную полосу с треугольным поперечным сечением выступа. При осуществлении навивки пильчатой ленты основания ее зубьев базируют по оси профиля винтовой канавки, 3 ил. вания пильчатой ленты 4 клеяще-связующим веществом 5(фиг. 3). Для предотвращения поломки зубьев при навивке предусмотрен зазор О = 0.3 мм.П р и м е р. При изготовлении чешущих сегментов цельнометаллическую пильчатую ленту 4 с поперечным сечением в виде треугольника навивают зубьями вниз по винтовой канавке, базируя боковыми гранями на скошенные поверхности 3 двух смежных выступов винтовой линии барабана (фиг. 3). Затем навой шлифуют по поверхности, образованной основанием пильчатой ленты, наносят на эту поверхность клеяще-связующее вещество, устанавливают армирующие пластины и после высыхания клеяще-связующего вещества разрезают на сегменты в местах расположения продольных пазов на винтовой поверхности барабана (не показаПеред навивкой пильчатой ленты на винтовую поверхность на последнюю наносят разделительный слой в виде консистентной смазки,1677103 Дд) Формула изобретенияСпособ изготовления чешущего сегмента, при котором на барабан навивают профильную полосу с выступом по длине, образующим на поверхности барабана вин товые канавки, затем навивают цельнометаллическую пильчатую ленту, зубья , которой располагают в винтовых канавках,закрепляют ее на барабане для образовдния навоя и разрезают последний на сегменты, отл ича ющи й ся тем, что, с целью повышения качества изготавливаемых пильчатых сегментов, используют профильную полосу с треугольным поперечным сечением выступа, а при осуществлении навивки пильчатой ленты основания ее зубьев базируют по оси профиля винтовой канавки,1 Б 77103 Составитель О.ЛункинаТехред М.Моргентал Редактор А,Огар ектор О.Цип венно-издательский комбинат "Патент", г. У ул, Гагарина, 101 рои аз 3085 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб 4/5
СмотретьЗаявка
4695940, 29.05.1989
ИВАНОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ ИМ. В. И. ЛЕНИНА, ИВАНОВСКОЕ СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ЧЕСАЛЬНЫХ МАШИН
ПОЛЕТАЕВ ВЛАДИМИР АЛЕКСЕЕВИЧ, ИВАНОВ СЕРГЕЙ АЛЕКСАНДРОВИЧ, ТОНКОВ СЕРГЕЙ МАРКОВИЧ
МПК / Метки
МПК: D01G 15/92
Опубликовано: 15.09.1991
