Способ неразрушающего контроля физико-механических параметров электропроводящих материалов

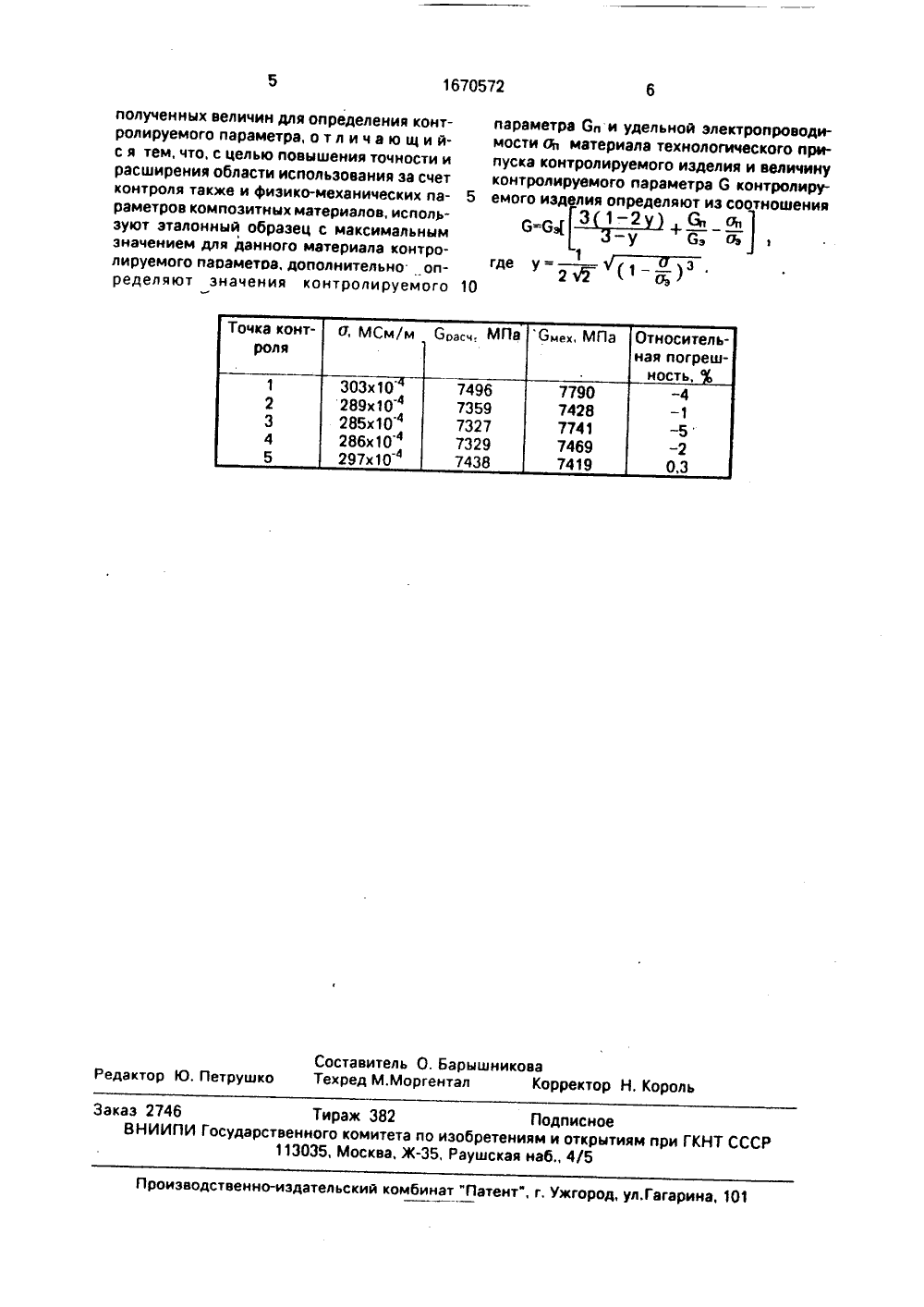

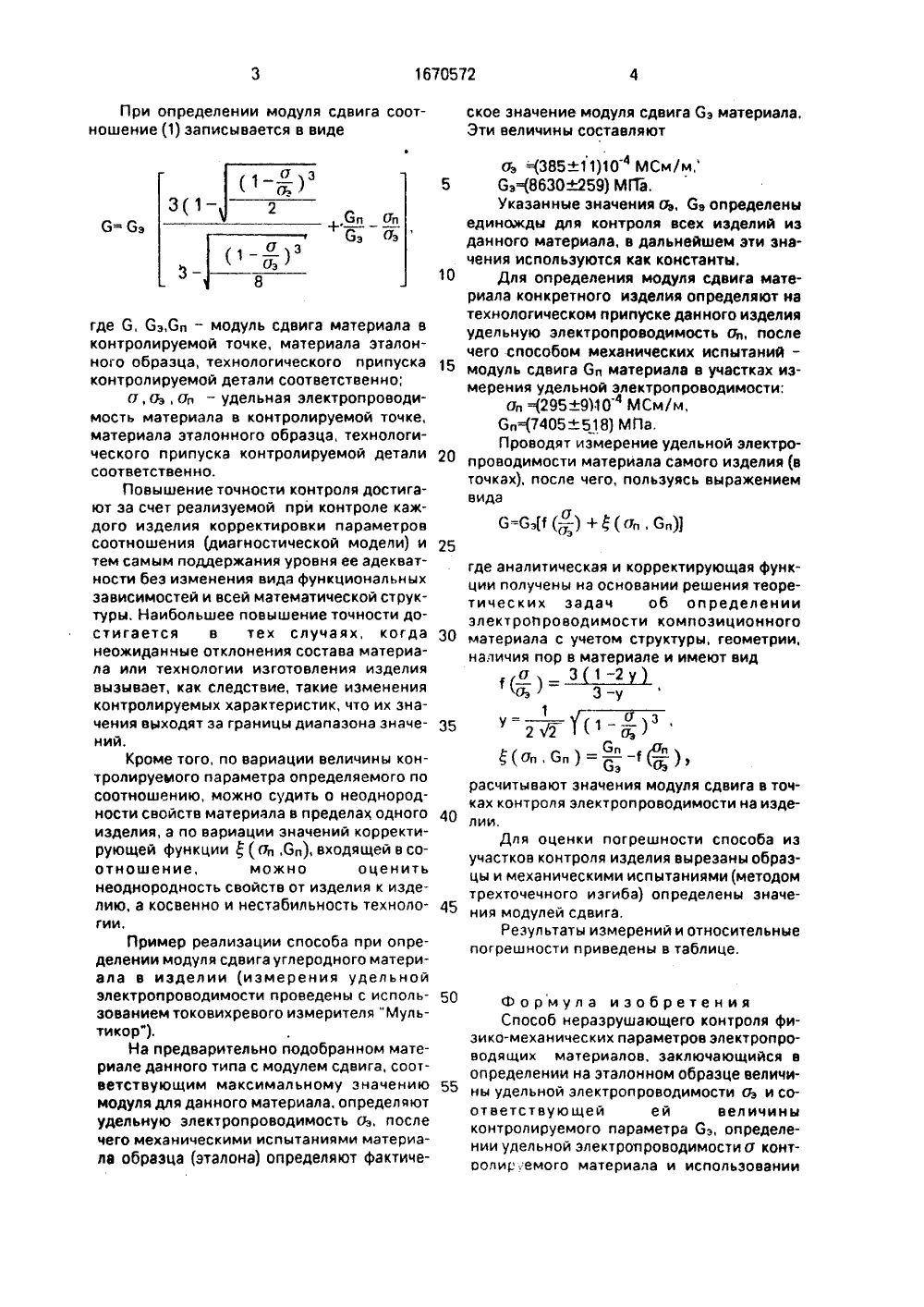

(19) ( 0572 А 1 55 6 01 Н 27/ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР СА ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ тащук, Ю,А.К Г.Везденеев ающий контроль ред, Г.С,Самойие, 1976, с. 221(54) СПОСОБРОЛЯФИЗМЕТРОВМАТЕРИАЛО(57) Изобретщему контропри контрол НЕРАЗРУШАЮЩЕГО КОНТО-МЕХАНИЧЕСКИХ ПАРАЭЛЕ КТРОПРО ВОДЯЩИХ ние относится к неразрушаю ю и может быть использовано характеристик электропрово Изобретение относится к неразруш щему контролю и может быть испольэов при контроле характеристик электро водных композиционных материалов. Цель изобретения - повышение то сти и расширение области использовани СЧЕТ КОНтрОЛя таКжЕ И ФИЗИКО-мдхаииЧЕ параметров композитных материалов пут учета вариаций свойств материала и/ технологии изготовления изделий из не Способ заключается в определении рактеристик материала по его удель электропроводимости. Способ контроля реализуют след щим образом. Определяют удельную электропров ь (тэ эталонного образца, имеющаю- ано оноя за ких илиго. ха- ной ую где 1 ), ф ( оп, 6ректирующая фуределяют знапараметра 6.- аналитическая и кор ции со ние ко ветственно, оптролируемого мост его(56) Справочник. Нераэрушметаллов и изделий, - Половича. М.: Машинострое223. дящих композиционных материалов. Целью изобретения является повышение точности и расширение области использования за счет контроля также и физико-механических параметров композитных материалов путем учета вариаций свойств материала и/или технологии изготовления иэделий иэ него, Контролируемый параметр материала определяют через аналитические и корректирующие функции после определения контролируемых параметров и удельных электропроводимостей материала соответственно эталонного образца и технологического припуска контролируемого материала, а также удельной электропроводимости материала контролируемого изделия, материала эталонного образца и материала технологического припуска контролируемого изделия. 1 табл. максимальное значение контролируемого параметра 6 для данного материала, удельную электропроводимость 6 п материала технологического припуска контролируемого изделия. значения контролируемого параметра бэ и 6 п материала эталонного образца и материала припуска, соответственно, затем измеряют удельную электропроводность о, материала контролируемого иэделия и по соотношению вида 6=6(Ч ( - ) 4(д. 6.6,(, бп 55 При определении модуля сдвига соотношение (1) записывается в виде где б, бэ,бп - модуль сдвига материала в контролируемой точке, материала эталонного образца, технологического припуска контролируемой детали соответственно;о,оэ,оп - удельная электропроводимость материала в контролируемой точке, материала эталонного образца, технологического припуска контролируемой детали соответственно.Повышение точности контроля достигают за счет реализуемой при контроле каждого изделия корректировки параметров соотношения (диагностической модели) и тем самым поддержания уровня ее адекватности без изменения вида функциональных зависимостей и всей математической структуры. Наибольшее повышение точности достигается в тех случаях, когда неожиданные отклонения состава материала или технологии изготовления изделия вызывает, как следствие, такие изменения контролируемых характеристик, что их значения выходят эа границы диапазона значений.Кроме того, по вариации величины контролируемого параметра определяемого по соотношению, можно судить о неоднородности свойств материала в пределах одного изделия, а по вариации значений корректирующей функции(оп,бп), входящей в соотношение, можно оценить неоднородность свойств от изделия к изделию, а косвенно и нестабильность технологии.Пример реализации способа при определении модуля сдвига углеродного материала в изделии (иэмерения удельной электропроводимости проведены с использованием токовихревого измерителя "Мульти кор").На предварительно подобранном материале данного типа с модулем сдвига, соответствующим максимальному значению модуля для данного материала. определяют удельную электропроводимость оэ, после чего механическими испытаниями материала образца (эталона) определяют фактическое значение модуля сдвига бэ материала.Эти величины составляют Оэ =(3854-11)10 МСм/м,5 бэ=(8630 ы 59) МГГа,Указанные значения оэ, бэ определеныединожды для контроля всех иэделий изданного материала, в дальнейшем эти значения используются как константы.10 Для определения модуля сдвига материала конкретного иэделия определяют натехнологическом припуске данного иэделияудельную электропроводимость оп, послечего способом механических испытаниЯ -модуль сдвига бп материала в участках измерения удельной электропроводимости:оп =(295+9110 4 МСм/м,бп=(7405-ф 518) МПа.Проводят измерение удельной электропроводимости материала самого иэделия (вточках), после чего, пользуясь выражениемвида где аналитическая и корректирующая функции получены на основании решения теоретических задач об определении электропроводимости композиционного З 0 материала с учетом структуры, геометрии,наличия пор в материале и имеют види 31-2 уоэ 3 - у г/г о,( Оп, Оп ) = , - ) эбэ % расчитывают значения модуля сдвига в точках контроля электропроводимости на изделии,Для оценки погрешности способа из участков контроля иэделия вырезаны образцы и механическими испытаниями (методом трехточечного изгиба) определены значения модулей сдвига.Результаты измерений и относительные погрешности приведены в таблице,Формула изобретения Способ неразрушающего контроля физико-механических параметров электропроводящих материалов, заключающийся в определении на эталонном образце величины удельной электропроводимости оэ и соответствующей ей величины контролируемого параметра бэ, определении удельной электропроводимости о контоолир.емого материала и использовании1670572 параметра 0 и удельной электропроводимости(Ъ материала технологического припуска контролируемого иэделия и величину контролируемого параметра 6 контролируСоставитель О. БарышниковаРедактор Ю. Петрушко Техред М.Моргентал Корректор Н, Король Заказ 2746 Тираж 382 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 полученных величин для определения контролируемого параметра, о т л и ч а ю щ и йс я тем, что, с целью повышения точности и расширения области использования за счет контроля также и физико-механических параметров композитных материалов, используют эталонный образец с максимальным значением для данного материала контролируемого параметра, дополнительно определяют значения контролируемого 5 емого изделия определяют из соотношения
