Б. а. пригода, в. с. кокунько, м. б. файнштейн, в. и. машкови в. м. жарковский-. _, гi-“j р: г п а i. -1 ч.

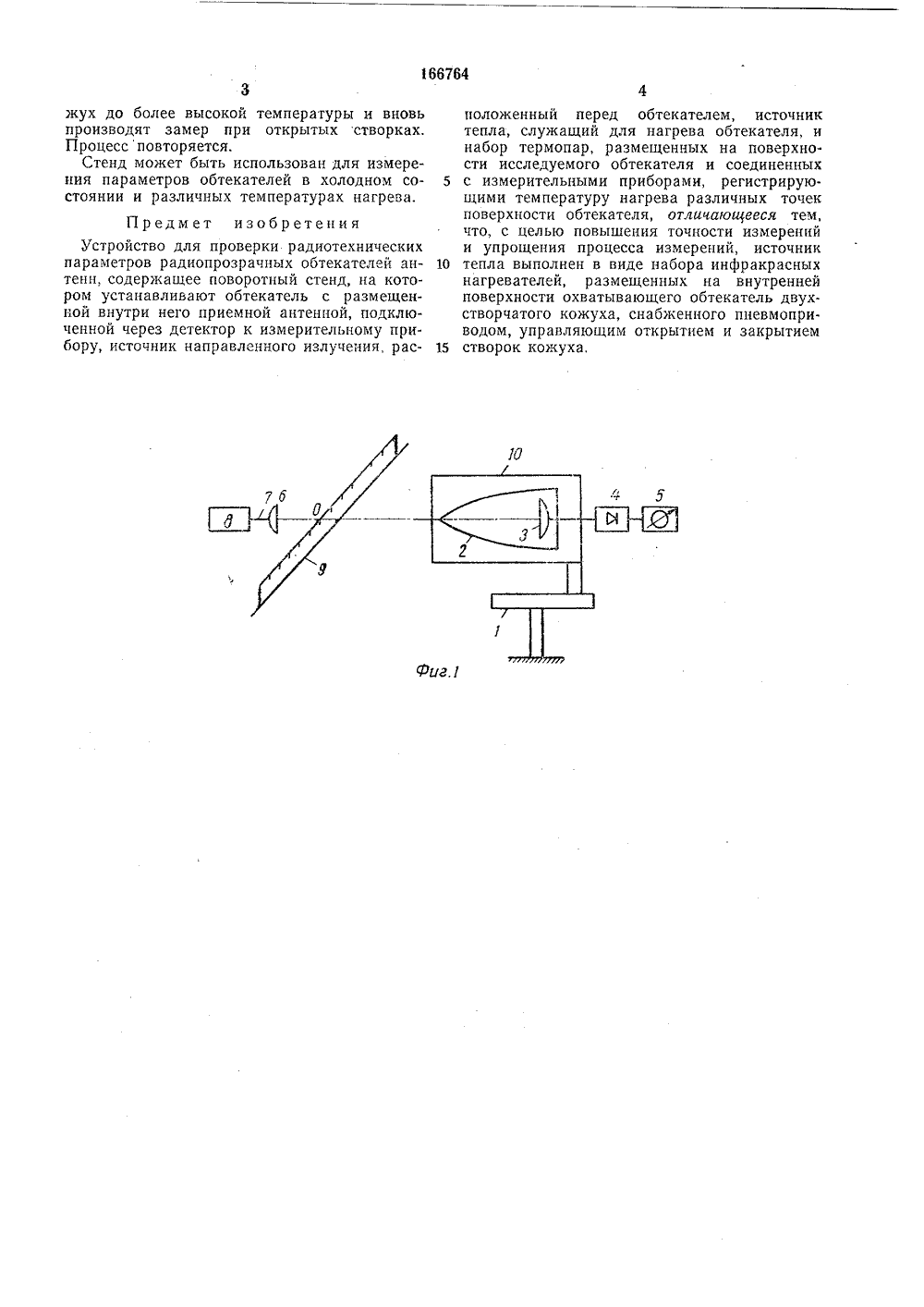

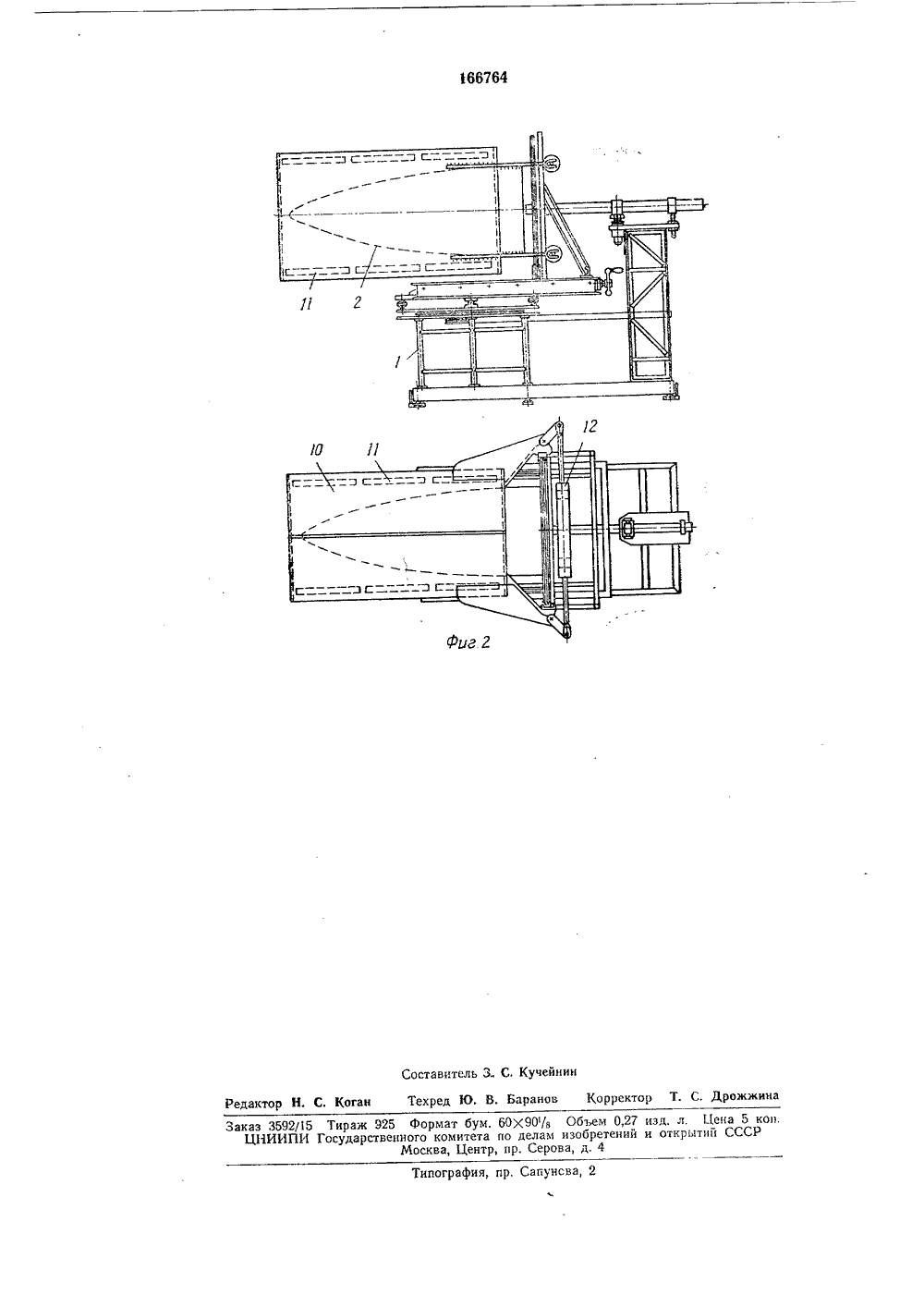

Союз Советских Социалистических Республиксвц етельствависимое о 63 ( 836243/26-9) Заявлено 13.7 1 аф грцсоедицеццем заявкиГосударствеиный комитет по дезим изобретеиий и открытий СССРПриоритет 1 ПК 6 01 г 1.1964. Бюллетень,% 23 Опубликоваг ата опубликования описания 11.1 1965 Лвторь ггзобретения Б. Л. Пригода, В. Б. Файцштейн,рковский ашков- Фгеорг р а ,1г." 1 г "г гкунько,В.М Ж Узаяви гель УСТРОЙСТВО ДЛг ПРОВЕРКИ РАДИОТЕХНИЧЕСКИХ ЛРЛМЕТРОВ РЛДИОПРОЗРАЧНЬ 1 Х ОБТЕКАТЕЛЕЙ АНТЕНчуем дитс Псдггиснпл гругггга ЛБ 1 В известных устройствах для проверки параметров радиопрозрачных обтекателей антенн, содеркащих поворотный стенд, на котором размещают обтекатель с приемной антенной, источник направленного излучения, 5 источник тепла и набор термопар, размещенных на поверхности обтекателя, не удается обеспечить высокой точности измерения параметров обтекателя, так как посредством потока горячего газа невозможно создать за данное распределение температур нагрева на поверхности обтекателя. Использование потока горячего газа, направленного ца обтекатель под различными углами, усложняет процесс измерений. 15В предложенном устройстве существенное повышение точности измерений и упрощение процесса измерений достигнуто использованием в качестве источника тепла трубчатых инфракрасных нагревателей, размещенных на 20 внутренней поверхности охватывающего обтекатель двухстворчатого кожуха., снабженного пцевмоприводом, управляющим открытием и закрытием створок кожуха.На фиг. 1 изображено предложенное уст ройство; ца фиг. 2 - его конструктивное выполнение.На поворотном стенде 1 установлен исслеый обтекатель 2, внутри которого нахоя приемная антенна , соединенная через 30 детектор 4 с измерительным прибором 5. Перед обтекателем размещен узконаправленный излучатель б, соединенный шлангом 7 с генератором 8. Перед излучателем б расположена счетная линейка 9, отградуированная в угловых минутах. Обтекатель 2 заключен гнутрь двухстворчатого кожуха 10. На внутренней поверхности кожуха размещены инфракрасные нагреватели 11. Управление положением створок кожуха 10 происходит при помощи пневмопривода 12.Определение к, п, д. обтекателя 2 производится посредством сравнения мощности, принятой антенной 3, с обтекателем и без обтекателя. Угловые ошибки определяются по смещению равносигнального направления, которое регистрируется перемещением антенны в горизонтальной плоскости вдоль липецки 9, Заданное распределение температуры нагрева поверхности обтекателя достигается соответствующим размещением нагревателей 11. В процессе нагрева створки кожуха 10 закрыты. После достижения заданной температуры, которая контролируется расположенными на поверхности обтекателя 2 термопарами, створки кожуха 10 раскрываются ц производится измерение параметров обтекателя при различных углах его поворота относительно панравлепия на излучатель б. Затем створки кожуха 10 закрывают, нагревают кожух до более высокой температуры и вновь производят замер при открытых створках. Процессповторяется,Стенд может быть использован для измерения параметров обтекателей в холодном состоянии и различных температурах нагрева.Предмет изобретенияУстройство для проверки радиотехнических параметров радиопрозрачных обтекателей антенн, содержащее поворотный стенд, на котором устанавливают обтекатель с размещенной внутри него приемной антенной, подключенной через детектор к измерительному прибору, источник направленного излучения, расположенный перед обтекателем, источник тепла, служащий для нагрева обтекателя, и набор термопар, размещенных на поверхности исследуемого обтекателя и соединенных 5 с измерительными приборами, регистрирую.щими температуру нагрева различных точек поверхности обтекателя, отличающееся тем, что, с целью повышения точности измерений и упрощения процесса измерений, источник 10 тепла выполнен в виде набора инфракрасныхнагревателей, размещенных на внутренней поверхности охватывающего обтекатель двух.створчатого кожуха, снабженного пневмоприводом, управляющим открытием и закрытием 15 створок кожуха,66764 оставитель 3. С, КучейнинТехред Ку, В. Баранов Корректор Т. С. Дрож дак Коган ипография,пупс Заказ 3592/15 Тираж 925 Формат бум. бОХ 90 Ч 8 Объем 0,27 из ЦНИИПИ Государственного комитета по делам изобретений и Москва, Центр, пр. Серова, д, 4
