Центробежный сепаратор для разделения жидкости на фракции с различными плотностями

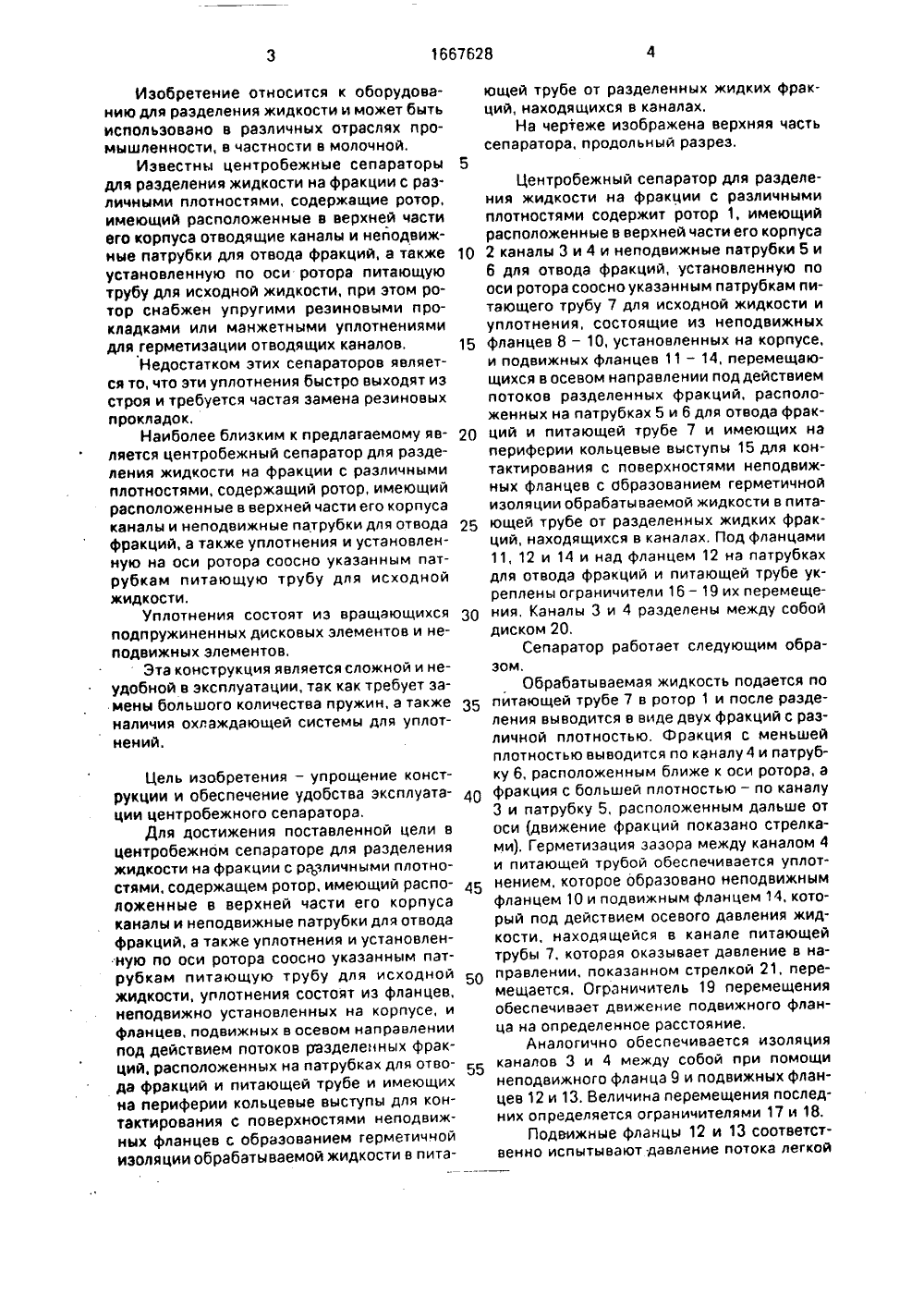

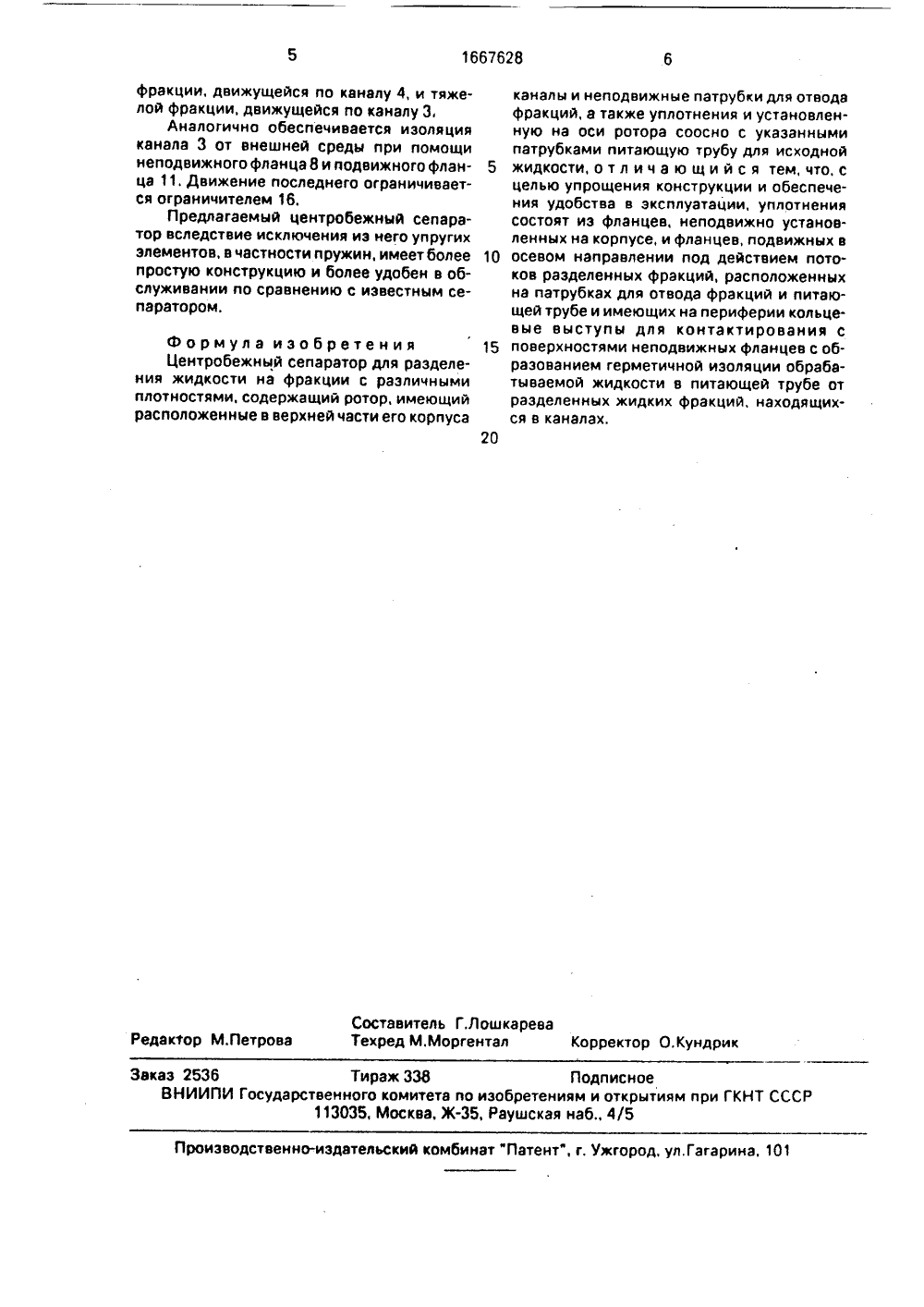

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК ПИСА Е ИЗОБР ТЕН К ПАТЕН АТОР ДЛЯ ФРАКЦИИ МИ рудованию ет быть исях промышчной. Цель 00 Сд ОСУДАРСТВЕЮЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИРИ ГКНТ СССР(54) ЦЕНТРОБЕЖНЫЙ СЕПАР РАЗДЕЛЕНИЯ ЖИДКОСТИ НА С РАЗЛИЧНЫМИ ПЛОТНОСТЯ (57) Изобретение относится к обо для разделения жидкости и мож пользовано в различных отрасл ленности, в частности в моло 1667628 А 5 В 04 В 1/08, 11/02 изобретения - упрощение конструкции и обеспечение удобства центробежного сепаратора в эксплуатации. Центробежный сепаратор для разделения жидкости на фракции с различными плотностями содержит ротор 1, имеющий расположенные в верхней части его корпуса 2 каналы 3 и 4 и неподвижные патрубки 5 и 6 для отвода фракций, установленную по оси ротора соосно патрубкам питающую трубу 7 для исходной жидкости и уплотнения, состоящие иэ неподвижных фланцев 8, 9 и 10, располагаемых на корпусе, и подвижных фланцев 11, 12, 13 и 14, перемещающихся в осевом направлении под действием потоков разделенных фракций, расположенных на патрубках 5 и 6 для отвода фракций и питающе трубе 7 и имеющих кольцевые выступы 1 для контактирования с поверхностями неподвижных фланцев с образованием герметичной изоляции обрабатываемой жидкости в питающей трубе от разделенных жидких фракций, находящихся в каналах. 1 ил.Изобретение относится к оборудованию для разделения жидкости и может бытьиспользовано в различных отраслях промышленности, в частности в молочной.Известны центробежные сепараторыдля разделения жидкости на фракции с различными плотностями, содержащие ротор,имеющий расположенные в верхней частиего корпуса отводящие каналы и нейодвижные патрубки для отвода фракций, а такжеустановленную по оси ротора питающуютрубу для исходной жидкости, при этом ротор снабжен упругими резиновыми прокладками или манжетными уплотнениямидля герметизации отводящих каналов,Недостатком этих сепараторов является то, что эти уплотнения быстро выходят изстроя и требуется частая замена резиновыхпрокладок.Наиболее близким к предлагаемому является центробежный сепаратор для разделения жидкости на фракции с различнымиплотностями, содержащий ротор, имеющийрасположенные в верхней части его корпусаканалы и неподвижные патрубки для отводафракций, а также уплотнения и установленную на оси ротора соосно укаэанным патрубкам питающую трубу для исходнойжидкости.Уплотнения состоят из вращающихсяподпружиненных дисковых элементов и неподвижных элементов,Эта конструкция является сложной и неудобной в эксплуатации, так как требует замены большого количества пружин, а такженаличия охлаждающей системы для уплотнений. Цель изобретения - упрощение конструкции и обеспечение удобства эксплуатации центробежного сепаратора.Для достижения поставленной цели в центробежном сепараторе для разделения жидкости на фракции с различными плотностями, содержащем ротор, имеющий расположенные в верхней части его корпуса каналы и неподвижные патрубки для отвода фракций, а также уплотнения и установленную по оси ротора соосно указанным патрубкам питающую трубу для исходной жидкости, уплотнения состоят иэ фланцев, неподвижно установленных на корпусе, и фланцев, подвижных в осевом направлении под действием потоков разделенных фракций, расположенных на патрубках для отвода фракций и питающей трубе и имеющих на периферии кольцевые выступы для контактирования с поверхностями неподвижных фланцев с образованием герметичной изоляции обрабатываемой жидкости в пита ющей трубе от разделенных жидких фракций, находящихся в каналах.На чертеже изображена верхняя часть сепаратора, продольный разрез. 10 15 20 25 30 35 40 45 50 55 Центробежный сепаратор для разделения жидкости на фракции с различными плотностями содержит ротор 1, имеющий расположенные в верхней части его корпуса 2 каналы 3 и 4 и неподвижные патрубки 5 и 6 для отвода фракций, установленную по оси ротора соосно указанным патрубкам питающего трубу 7 для исходной жидкости и уплотнения, состоящие иэ неподвижных фланцев 8 - 10, установленных на корпусе, и подвижных фланцев 11 - 14, перемещающихся в осевом направлении под действием потоков разделенных фракций, расположенных на патрубках 5 и 6 для отвода фракций и питающей трубе 7 и имеющих на периферии кольцевые выступы 15 для контактирования с поверхностями неподвижных фланцев с образованием герметичной изоляции обрабатываемой жидкости в питающей трубе от разделенных жидких фракций, находящихся в каналах. Под фланцами 11, 12 и 14 и над фланцем 12 на патрубках для отвода фракций и питающей трубе укреплены ограничители 16 - 19 их перемещения. Каналы 3 и 4 разделены между собой диском 20.Сепаратор работает следующим образом.Обрабатываемая жидкость подается по питающей трубе 7 в ротор 1 и после разделения выводится в виде двух фракций с различной плотностью. Фракция с меньшей плотностью выводится по каналу 4 и патрубку 6, расположенным ближе к оси ротора, а фракция с большей плотностью - по каналу 3 и патрубку 5, расположенным дальше от оси (движение фракций показано стрелками), Герметизация зазора между каналом 4 и питающей трубой обеспечивается уплотнением, которое образовано неподвижным фланцем 10 и подвижным фланцем 14, который под действием осевого давления жидкости, находящейся в канале питающей трубы 7, которая оказывает давление в направлении, показанном стрелкой 21, перемещается. Ограничитель 19 перемещения обеспечивает движение подвижного фланца на определенное расстояние.Аналогично обеспечивается изоляция каналов 3 и 4 между собой при помощи неподвижного фланца 9 и подвижных фланцев 12 и 13. Величина перемещения последних определяется ограничителями 17 и 18.Подвижные фланцы 12 и 13 соответственно испытывают давление потока легкой1667628 Составитель Г.ЛошкареваТехред М.Моргентал Корректор О.Кундрик Редактор М.Петрова Заказ 2536 Тираж 338 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 фракции, движущейся по каналу 4, и тяжелой фракции, движущейся по каналу 3,Аналогично обеспечивается изоляция канала 3 от внешней среды при помощи неподвижного фланца 8 и подвижного флан ца 11. Движение последнего ограничивается ограничителем 16.Предлагаемый центробежный сепаратор вследствие исключения иэ него упругих элементов, в частности пружин, имеет более 10 простую конструкцию и более удобен в обслуживании по сравнению с известным сепаратором. Формула изобретения 15 Центробежный сепаратор для разделения жидкости на фракции с различными плотностями. содержащий ротор. имеющий расположенные в верхней части его корпуса20 каналы и неподвижные патрубки для отвода фракций, а также уплотнения и установленную на оси ротора соосно с указанными патрубками питающую трубу для исходной жидкости, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и обеспечения удобства в эксплуатации, уплотнения состоят из фланцев, неподвижно установленных на корпусе, и фланцев, подвижных в осевом направлении под действием потоков разделенных фракций, расположенных на патрубках для отвода фракций и питающей трубе и имеющих на периферии кольцевые выступы для контактирования с поверхностями неподвижных фланцев с образованием герметичной изоляции обрабатываемой жидкости в питающей трубе от разделенных жидких фракций, находящихся в каналах.
