Система кондиционирования с автоматическим регулированием параметров приточного воздуха

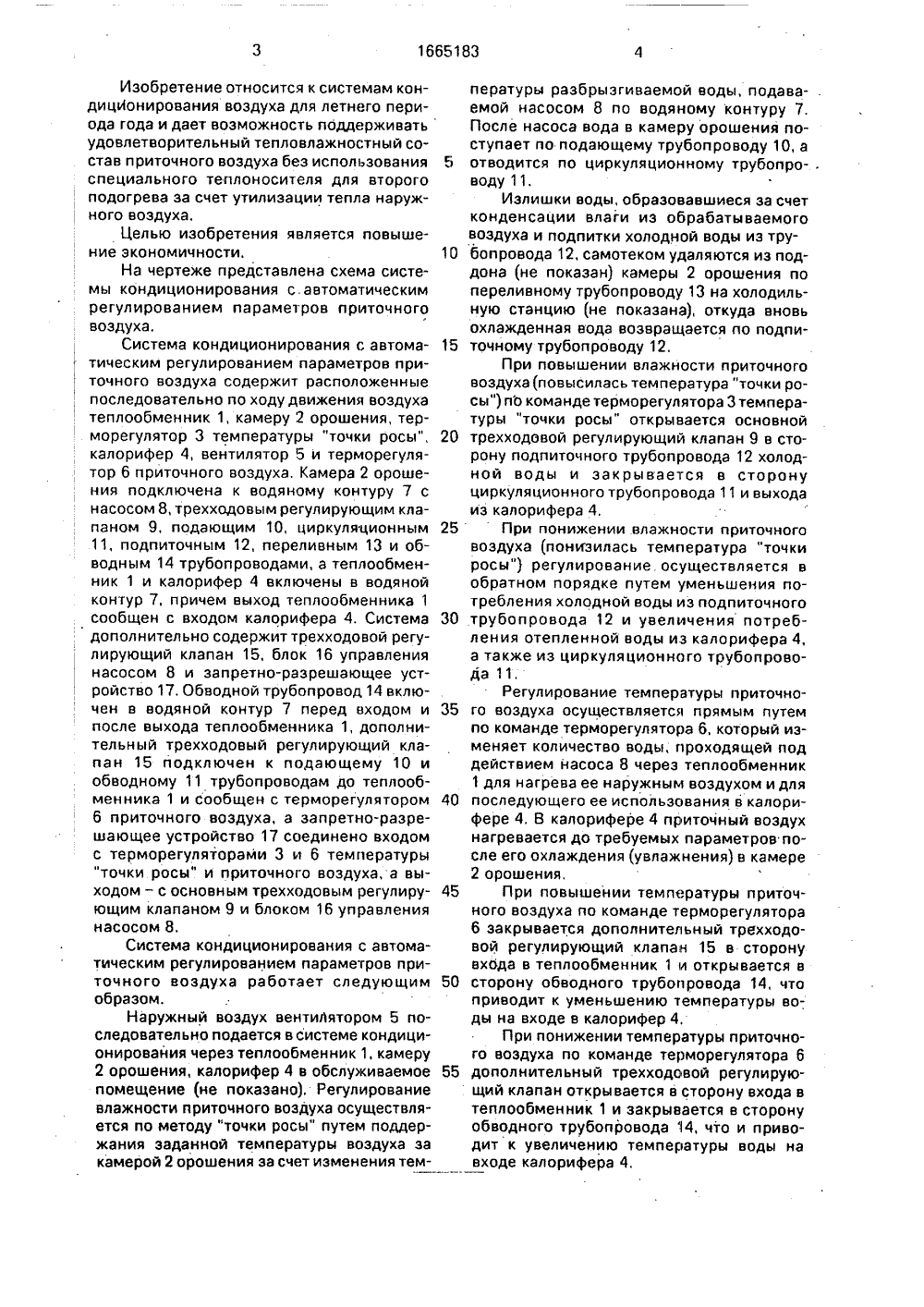

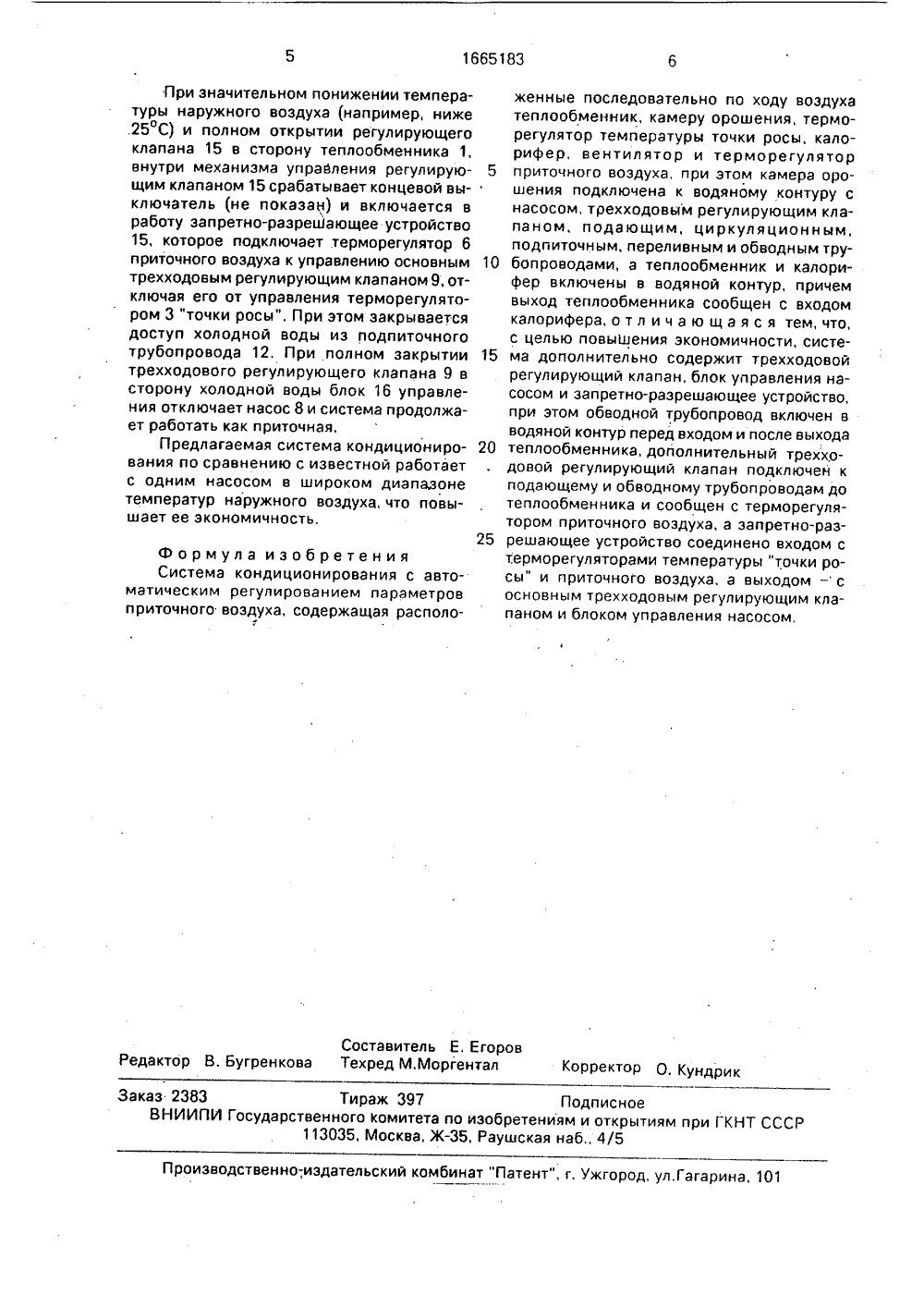

(19) 3 А 166 24 Р 3/08, 11/О ИЕ ИЗОБРЕТ СА 3,.1 - 3. АВТОРСКО ВИДЕТЕЛ ЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРМ 1216578, кл. Р 24 Г 11/08, 1983,(54) СИСТЕМА КОНДИЦИОНИРОВАНИЯ САВТОМАТИЧ ЕСКИМ РЕ ГУЛИ РО ВАНИ ЕМПАРАМЕТРОВ ПРИТОЧНОГО ВОЗДУХА(57) Изобретение относится к системам кондиционирования воздуха и позволяет повысить экономичность системы за счетутилизации тепла наружного воздуха. По-.следовательно по ходу воздуха расположены теплообменник (ТО) 1, камера 2 орошения, терморегулятор 3 т-ры "точки росы", калорифер 4, вентилятор 5 и терморегулятор 6 приточного воздуха. Камера 2 подключена к водяному контуру 7 с насосом 8, трехходовым регулирующим клапаном 9, подающим, циркуляционным, подпиточным, переливным и обводным трубопроводами (ТП) .10, 11, 12, 13, 14. ТО 1 и калорифер 4 включены в контур 7. Выход ТО 1 сообщен с входом калорифера 4. ТП 14 включен в контур 7 перед входом и после выхода ТО 1. Трехходовой регулирующий клапан 15 подключен к ТП 10, 14 и ТО 1 и сообщен с терморегулятором 6. Запретно-разрешающее устр-во 17 соединено входом с терморегуляторами 3, 6, выходом - с клапаном 9 и блоком 16 управления насосом 8. 1 ил.1Изобретение относится к системам кондицИонирования воздуха для летнего периода года и дает возможность поддерживать удовлетворительный тепловлажностный состав приточного воздуха без использования специального теплоносителя для второго подогрева за счет утилизации тепла наружного воздуха,Целью изобретения является повышение экономичности.На чертеже представлена схема системы кондиционирования с. автоматическим регулированием параметров приточного воздуха.Система кондиционирования с автоматическим регулированием параметров приточного воздуха содержит расположенные последовательно по ходу движения воздуха теплообменник 1, камеру 2 орошения, терморегулятор 3 температуры "точки росы", калорифер 4, вентилятор 5 и терморегулятор 6 приточного воздуха, Камера 2 орошения подключена к водяному контуру 7 с насосом 8, трехходовым регулирующим клапаном 9, подающим 10, циркуляционным 11, подпиточным 12, переливным 13 и обводным 14 трубопроводами, а теплообменник 1 и калорифер 4 включены в водяной контур 7, причем выход теплообменника 1 сообщен с входом калорифера 4. Система дополнительно содержит трехходовой регулирующий клапан 15, блок 16 управления насосом 8 и запретно-разрешающее устройство 17. Обводной трубопровод 14 включен в водяной контур 7 перед входом и после выхода теплообменника 1, дополнительный трехходовый регулирующий клапан 15 подключен к подающему 10 и обводному 11 трубопроводам до теплообменника 1 и сообщен с терморегулятором б приточного воздуха, а запретно-разрешающее устройство 17 соединено входом с терморегуляторами 3 и 6 температуры "точки росы" и приточного воздуха, а выходом - с основным трехходовым регулирующим клапаном 9 и блокам 16 управления насосом 8,Система кондиционирования с автоматическим регулированием параметров приточного воздуха работает следующим образом.Наружный воздух вентилятором 5 последовательно подается в системе кондиционирования через теплообменник 1, камеру 2 орошения, калорифер 4 в обслуживаемое помещение (не показано), Регулирование влажности приточного воздуха осуществляется по методу "точки росы" путем поддержания заданной температуры воздуха эа камерой 2 орошения эа счет изменения тем пературы разбрызгиваемой воды, подаваемой насосом 8 по водяному контуру 7. После насоса вода в камеру орошения поступает по подающему трубопроводу 10, а отводится по циркуляционному трубопроводу 11.Излишки воды, образовавшиеся за счет конденсации влаги из обрабатываемого воздуха и подпитки холодной воды из трубопровода 12, самотеком удаляются из поддона (не показан) камеры 2 орошения по 10 переливному трубопроводу 13 на холодильную станцию (не показана), откуда вновьохлажденная вода возвращается по подпиточному трубопроводу 12,При повышении влажности приточного воздуха(повысилась температура "точки росы") по команде терморегулятора Зтемпературы "точки росы" открывается основной трехходовой регулирующий клапан 9 в сторону подпиточного трубопровода 12 холодной воды и закрывается в сторону циркуляционного трубопровода 11 и выхода из калорифера 4. росы") регулирование. осуществляется в обратном порядке путем уменьшения потребления холодной воды из подпиточного 30 трубопровода 12 и увеличения потребления отепленной воды из калорифера 4,а также из циркуляционного трубопровода 11,Регулирование температуры приточного воздуха осуществляется прямым путем по команде терморегулятора б, который изменяет количество воды, проходящей под действием насоса 8 через теплообменник 35 1 для нагрева ее наружным воздухом и для последующего ее использования в калорифере 4. В калорифере 4 приточный воздух нагревается до требуемых параметров после его охлаждения (увлажнения) в камере 2 орошения,45 При повышении температуры приточного воздуха по команде терморегулятора6 закрывается дополнительный трехходовой регулирующий клапан 15 в сторонувхода в теплообменник 1 и открывается в50 сторону обводного трубопровода 14, чтоприводит к уменьшению температуры воды на входе в калорифер 4,При понижении температуры приточного воздуха по команде терморегулятора 655 дополнительный трехходовой регулирующий клапан открывается в сторону входа втеплообменник 1 и закрывается в сторонуобводного трубопровода 14, что и приводит к увеличению температуры воды навходе калорифера 4,25 При понижении влажности приточного воздуха (понизилась температура "точки1665183 Формула изобретения Система кондиционирования с автоматическим регулированием параметровприточного воздуха, содержащая располоСоставитель Е, Егоров Редактор В, Бугренкова Техред М,Моргентал КоРРектоР О. КундрикЗаказ 2383 Тираж 397 Подписное ВНИИПИ Государственного Комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-,издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 При значительном понижении температуры наружного воздуха (например, ниже .25 С) и полном открытии регулирующего клапана 15 в сторону теплообменника 1, внутри механизма управления регулирующим клапаном 15 срабатывает концевой выключатель (не показан) и включается в работу запретно-разрешающее устройство 15, которое подключает терморегулятор 6 приточного воздуха к управлению основным трехходовым регулирующим клапаном 9, отключая его от управления терморегулятором 3 "точки росы", При этом закрывается доступ холодной воды из подпиточного трубопровода 12. При полном закрытии трехходового регулирующего клапана 9 в сторону холодной воды блок 16 управления отключает насос 8 и система продолжает работать как приточная.Предлагаемая система кондиционирования по сравнению с известной работает с одним насосом в широком диапазоне температур наружного воздуха, что повышает ее экономичность,женные последовательно по ходу воздуха теплообменник, камеру орошения, терморегулятор температуры точки росы. калорифер, вентилятор и терморегулятор 5 приточного воздуха, при этом камера орошения подключена к водяному контуру с насосом, трехходовым регулирующим клапаном, подающим, циркуляционным, подпиточным, переливным и обводным тру бопроводами, а теплообменник и калорифер включены в водяной контур, причем выход теплообменника сообщен с входом калорифера, о т л и ч а ю щ а я с я тем, что, с целью повыШения экономичности, систе ма дополнительно содержит трехходовойрегулирующий клапан, блок управления насосом и запретно-разрешающее устройство, при этом обводной трубопровод включен в водяной контур перед входом и после выхода 20 теплообменника, дополнительный трехходовой регулирующий клапан подключен к подающему и обводному трубопроводам до теплообменника и сообщен с терморегулятором приточного воздуха, а запретно-раз решающее устройство соединено входом стерморегуляторами температуры "точки росы" и приточного воздуха, а выходом - с основным трехходовым регулирующим клапаном и блоком управления насосом,
