Способ реконструкции здания доменного цеха
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

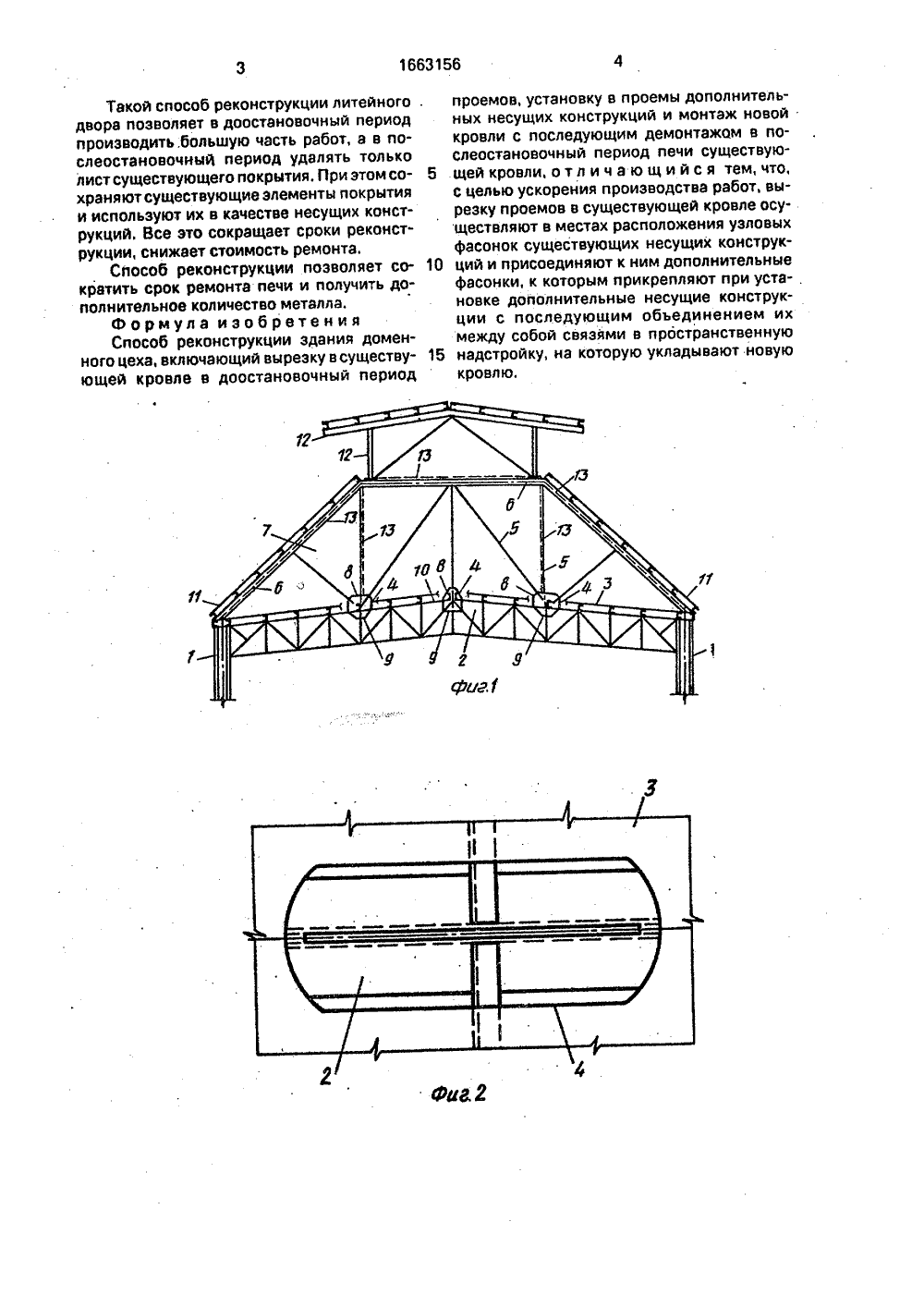

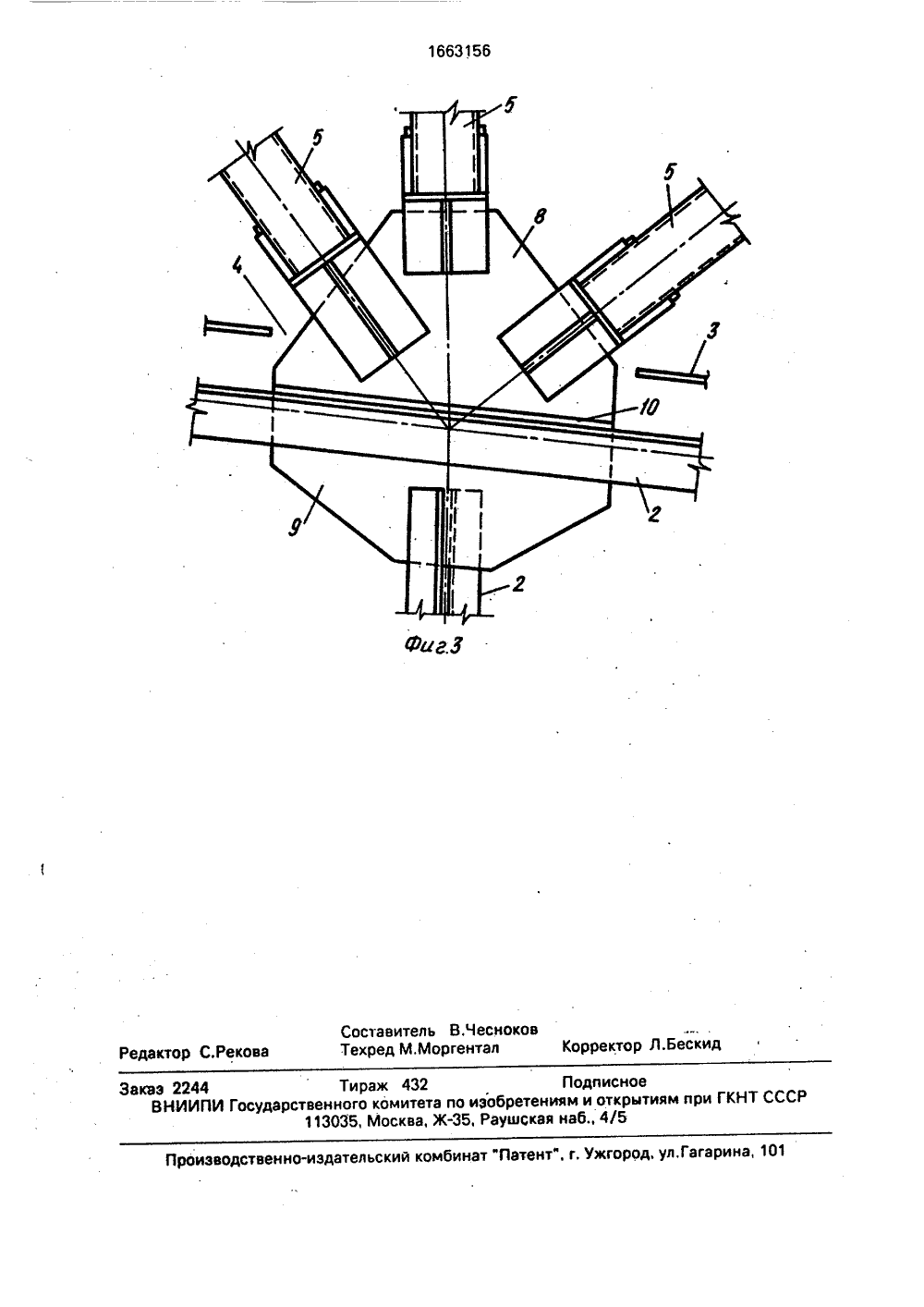

. Л)3 РЙФВн йПИСАНИЕ ИЗОБРЕТЕН ЕЛЬСТВУ АВТОРСКОМ роектный институт трукция"/00 1984666, кл. Е 04 В 7/00,ЗДАН 54) СПОСОБ РЕКОНСТДОМЕННОГО ЦЕХА ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(46) 15.07.91. Бюл, М 26 (71) Государственный и "Днепрпроектстальконс (72) А.А.Трофимчук, А.Е ронков, В.А.Шевченко и (53) 668.169.238,24 (088,8 (56) Авторское свидетель В 1249133, кл. Е 04 0 23Заявка РСТ М 87/07 1986,Изобретение относится к строительству, в частности к реконструкции промышленных зданий, и может быть использовано в черной металлургии при реконструкции доменных цехов с изменением высоты или уклона кровли.Цель изобретения - ускорение .производства работ.На фиг. 1 изображено здание, разрез; на фиг. 2- вырез в существующей кровле в районе узловых фасонок существующих ферм; на фиг. 3- узел крепления элементов надстройки к существующим фермам.Здание доменного цеха состоит из существующих колонн 1 и несущих конструкций в виде ферм 2, листа кровли 3 с вырезанными проемами 4 в местах крепления решетки 5 и поясов 6 ферм надстройки 7 посредством дополнительных фасонок 8,(57) Изобретение относится к строительству, в частности к реконструкции промышленных зданий. Цель изобретения - ускорение производства работ, Для этого в доостановочный период в существующей кровле 3 в местах расположения узловых фасонок 9 выполняют проемы 4, прикрепляют к фасонкам 9 дополнительные узловые фасонки 8, на которые устанавливают новые несущие конструкции, обьединяют их между собой в пространственную надстройку 7, монтируют по надстройке новую кровлю 11, после чего в остановочный период печи удаляют оставшуюся часть существующей кровли 3. 3 ил,прикрепленных к сушествующим фасонкам 9 сваркой 10; нового листа кровли 11, фонаря 12, системы горизонтальных, наклонных и вертикальных связей 13, обеспечивающих пространственную жесткость надстройки 7,Способ реконструкции осуществляется следующим образом.В доостановочный период во время работы печи в существующей кровле 3 вырезают проемы 4 в местах расположения узловых фасонок 9 существующих ферм 2. К этим фасонкам 9 прикрепляют с помощью . сварки 10 дополнительные узловые фасонки 8, монтируют элементы решетки 5 и верхние пояса 6 новой фермы надстройки 7, соединяя их между собой системой связи 13, монтируют элементы кровли 11 и фонаря 12, после чего в остановочный период удаляют оставшуюся часть существующей кровли 3.Такой способ реконструкции литейного двора позволяет в доостановочный период производить;большую часть работ, а в послеостановочный период удалять только лист существующего покрытия, При этом сохраняют существующие элементы покрытия и используют их в качестве несущих конструкций. Все это сокращает сроки реконструкции, снижает стоимость ремонта,Способ реконструкции позволяет сократить срок ремонта печи и получить дополнительное количество металла.Формула изобретения Способ реконструкции здания доменного цеха, включающий вырезку в существующей кровле в доостановочный период проемов, установку в проемы дополнительных несущих конструкций и монтаж новой кровли с последующим демонтажом в послеостановочный период печи существую щей кровли, о т л и ч а ю щ и й с я тем, что,с целью ускорения производства работ, вырезку проемов в существующей кровле осуществляют в местах расположения узловых фасонок существующих несущих конструк ций и присоединяют к ним дополнительныефасонки, к которым прикрепляют при установке дополнительные несущие конструкции с последующим объединением их между собой связями в пространственную 15 надстройку, на которую укладывают новуюкровлю.1663156 ФигЗ Составитель В ,ЧесноковлК ректор Л.БескидГекред М,Моргентаор Гагарина, 101 б нат "Патент", г. Ужгород, улательский комбинатПроизводственно-иэд Ре актор С.РековаРеда рПодписноеТ СССРнного ю тениям т 1 ц)впм при ГКНТ СЗаказ 2244нного комитета по изображая отЖР сю аб 4113035, Москва,
СмотретьЗаявка
4721695, 14.07.1989
ГОСУДАРСТВЕННЫЙ ПРОЕКТНЫЙ ИНСТИТУТ "ДНЕПРОПРОЕКТСТАЛЬКОНСТРУКЦИЯ"
ТРОФИМЧУК АЛЕКСЕЙ АДАМОВИЧ, ЛЮБИН АЛЕКСАНДР ЕФИМОВИЧ, САФРОНКОВ ВЛАДИЛЕН ФЕДОСЕЕВИЧ, ШЕВЧЕНКО ВЛАДИМИР АЛЕКСЕЕВИЧ, ДЖУР ЮРИЙ ФЕДОРОВИЧ
МПК / Метки
МПК: C21B 9/00, E04G 23/00
Метки: доменного, здания, реконструкции, цеха
Опубликовано: 15.07.1991
Код ссылки
<a href="https://patents.su/3-1663156-sposob-rekonstrukcii-zdaniya-domennogo-cekha.html" target="_blank" rel="follow" title="База патентов СССР">Способ реконструкции здания доменного цеха</a>
