Обтекатель расстрелов шахтных стволов

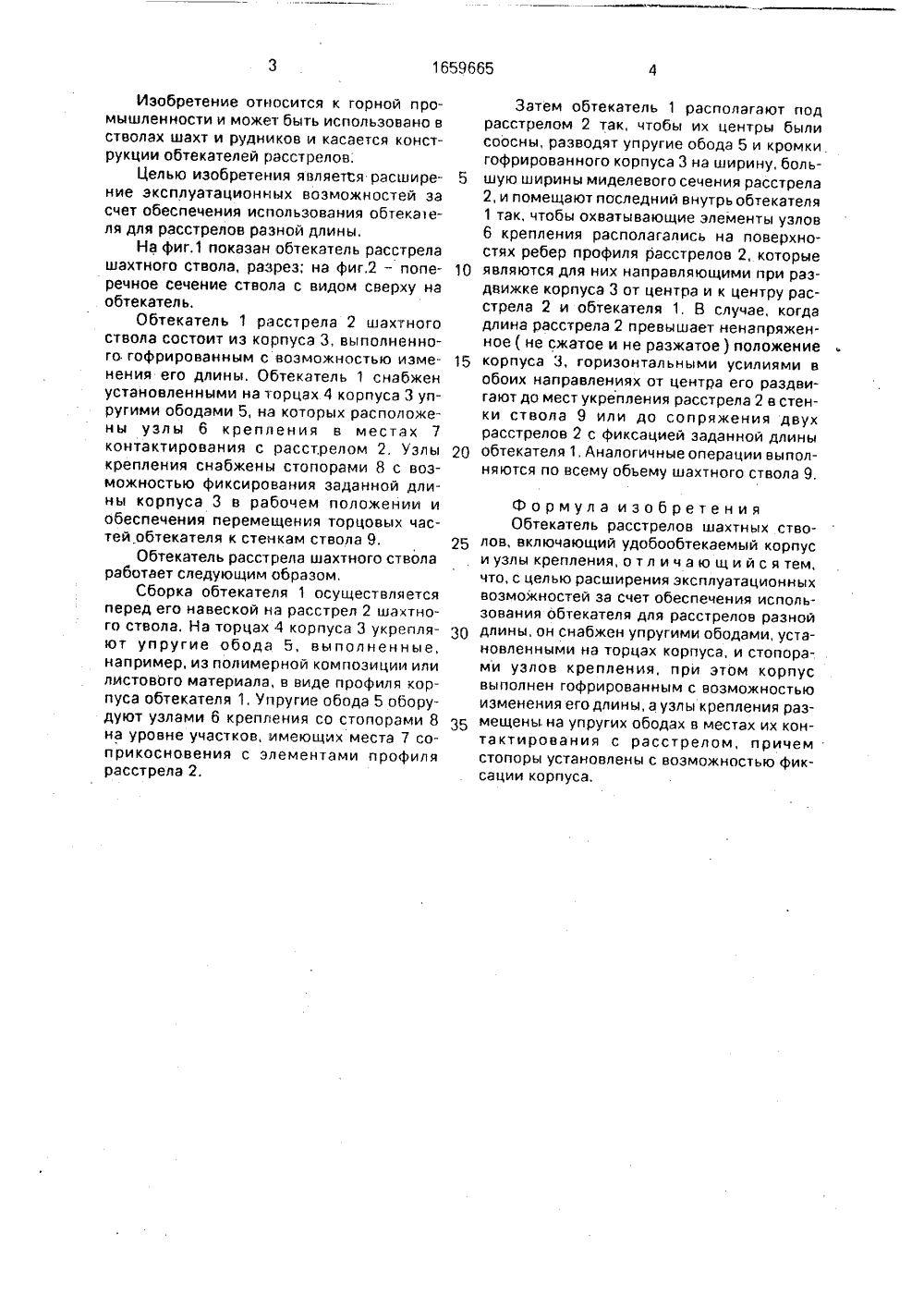

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 5)5 Е 21 О 7 ПИСАНИЕ ИЗОБРЕТ И АВТО РС У СВИДЕТЕЛЬСТ Мг 24 кий горный ин т т нциклопедически .А,Скочинского и , с. 109,и др, Применение стрелов в стволахого бассейна,- б. с. 74 - 76РАССТРЕЛОВ ША и спрадр. М обтек- арудн- Горный Х НЬ ой п.роовано в тносится ет быть и ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР,57) Изобретениемышленности, мож стволах шахт и рудников и касается конструкций обтекателей расстрелов. Цель изобретения - расширение эксплуатационньх возможностей за счет обеспечения использования обтекателя для расстрелов разной длины. Обтекатель расстрела 2 состоит из корпуса 3, который выполнен гофрированным с воэможностью изменения его длины, На торцах 4 корпуса 3 установлены упругие ободы 5 с узлами крепления в местах 7 контактирования с расстрелом, Узлы крепления выполнены со стопорами 8, Расстрел 2 помещают внутрь обтекателя при разведении упругих ободов 5 и кромок гофрированного корпуса 3. Охватывающие элементы узлов крепления располагают на поверхности ребер профиля расстрела 2, 2 ил.Изобретение относится к горной промышленности и может быть использовано встволах шахт и рудников и касается конструкции обтекателей расстрелов.Целью изобретения является расширение эксплуатационных возможностей зэсчет обеспечения использования обтекэ 1 еля для расстрелов разной длины,На фиг.1 показан обтекатель расстрелашахтного ствола, разрез; на фиг,2 - поперечное сечение ствола с видом сверху нэобтекатель.Обтекатель 1 расстрела 2 шахтногоствола состоит из корпуса 3, выполненного, гофрированным с воэможностью изменения его длины. Обтекатель 1 снабженустановленными на торцах 4 корпуса 3 упругими ободами 5, на которых расположены узлы б крепления в местах 7контактировэния с расстрелом 2, Узлы 2 Окрепления снабжены стопорами 8 с возможностью фиксирования заданной длины корпуса 3 в рабочем положении иобеспечения перемещения торцовых частей обтекателя к стенкам ствола 9. 25Обтекатель расстрела шахтного стволаработает следующим образом,Сборка обтекателя 1 осуществляетсяперед его навеской на расстрел 2 шахтного ствола. Нэ торцах 4 корпуса 3 укрепляют упругие обода 5, выполненные,например, из полимерной композиции илилистового материала, в виде профиля корпуса обтекателя 1. Упругие обода 5 оборудуют узлами б крепления со стопорами 8на уровне участков, имеющих места 7 соприкосновения с элементами профилярасстрела 2. Затем обтекатель 1 располагают под расстрелом 2 так, чтобы их центры были соосны, разводят упругие обода 5 и кромки, гофрированного корпуса 3 на ширину, большую ширины миделевого сечения расстрела 2, и помещают последний внутрь обтекателя 1 так, чтобы охватывающие элементы узлов б крепления располагались на поверхностях ребер профиля расстрелов 2, которые являются для них направляющими при раздвижке корпуса 3 от центра и к центру расстрела 2 и обтекателя 1. В случае, когда длина расстрела 2 превышает ненапряженное ( не сжатое и не разжатое) положение корпуса 3, горизонтальными усилиями в обоих направлениях от центра его раздвигают до мест укрепления расстрела 2 в стенки ствола 9 или до сопряжения двух расстрелов 2 с фиксацией заданной длины обтекателя 1, Аналогичные операции выполняются по всему объему шахтного ствола 9. формула изобретения Обтекатель расстрелов шахтных стволов, включающий удобообтекаемый корпус и узлы крепления, о т л и ч э ю щ и й с я тем, что, с целью расширения эксплуатационных возможностей за счет обеспечения использования обтекателя для расстрелов разной длины, он снабжен упругими ободами, установленными на торцах корпуса, и стопорами узлов крепления, при этом корпус выполнен гофрированным с возможностью изменения его длины, а узлы крепления размещены на упругих ободах в местах их контактирования с расстрелом, причем стопоры установлены с возможностью фиксации корпуса.1659665 8 Составитель Л.Черепенкедактор М.Бандура Техред М.Моргентал ор Э.Лончакова каз 1830 Тираж 288 Подписное ВНИИПИ Государственного"комитета по изобретениям и открыт 113035, Москва, Ж, Раушская наб., 4/5 при ГКНТ СССР Производственно-издательский комбинат "Патент", г. ужгород, ул, Гагарина, 101
