Гайковерт

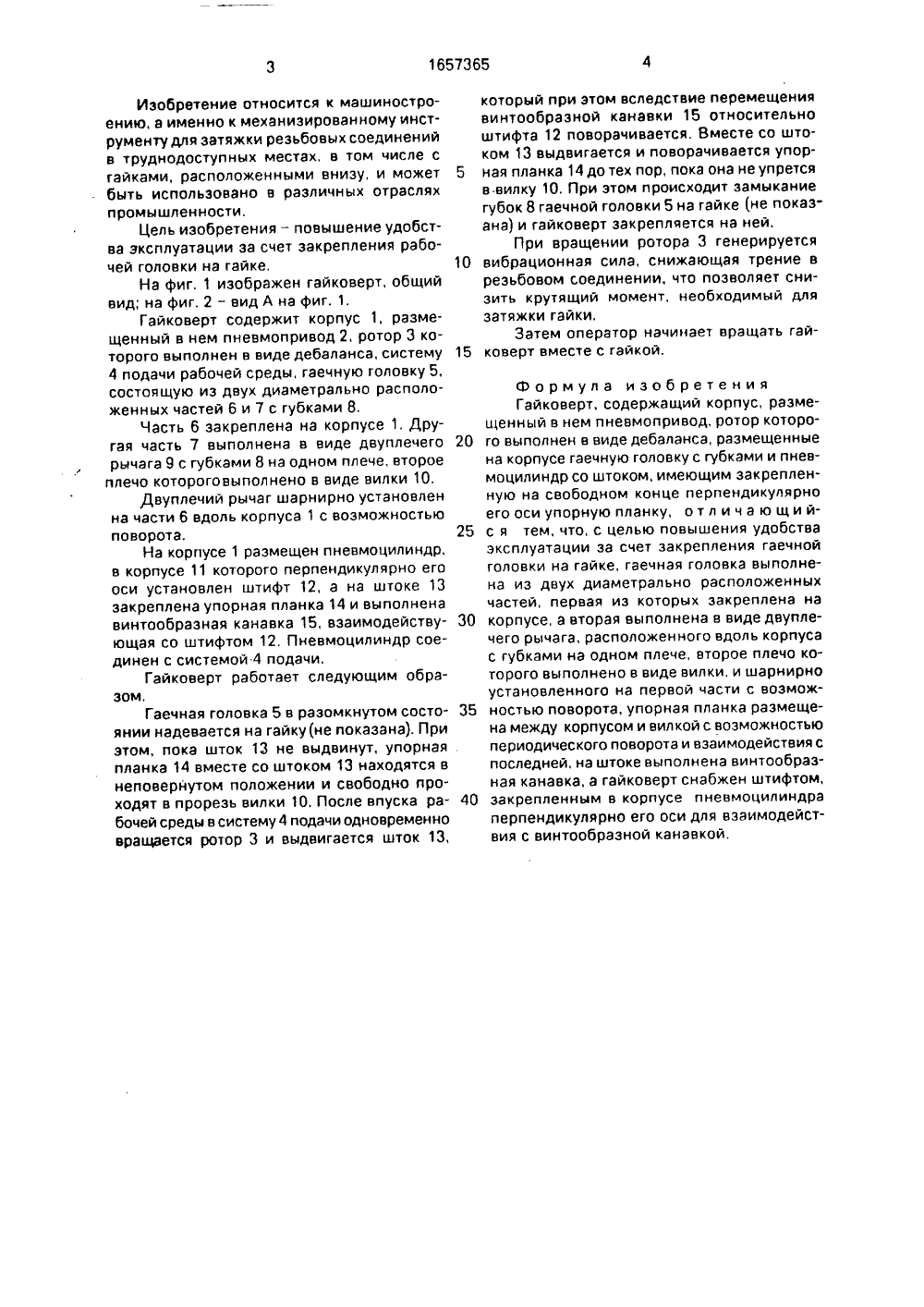

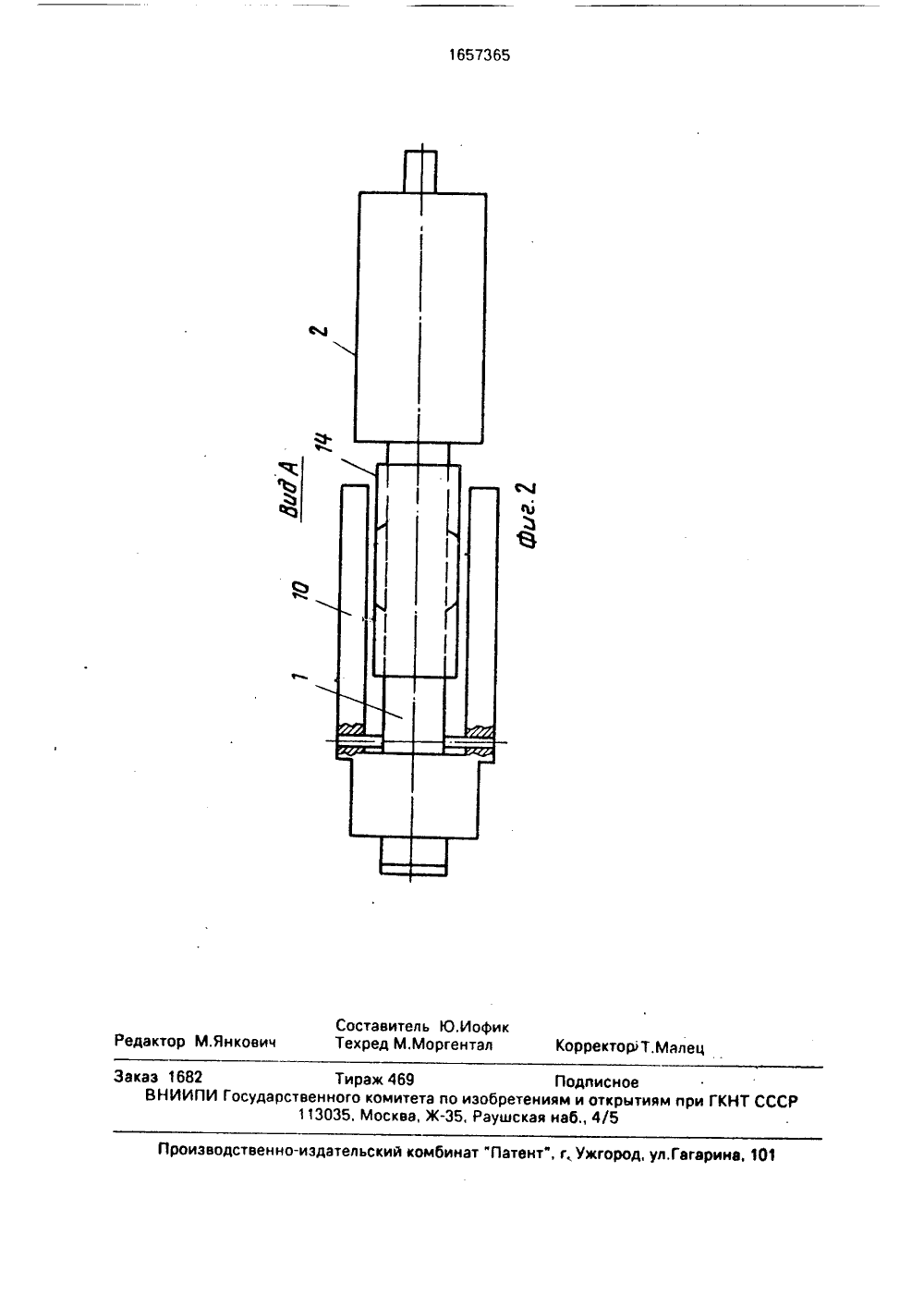

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 1657365 5 П 5 В 25 В 21/00 Е ИЗОБРЕТЕНИЯ ООс ГОСУДАРСТВЕ 1+ЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Брянский технологический институт (72) Е,Н. Иванов, С,А. Симонов и Б,Г, Евельсон(56) Авторское свидетельство СССР ЬВ 1562117, кл, В 25 В 21/00, 1989. (54) ГАЙКОВЕРТ(57) Изобретение относится к машиностроению, а именно к механизированному йнструменту для затяжки реэьбовых соединений в труднодоступных местах, в том числе с гайками, расположенными внизу, и может быть использовано в различных областях промышленности. Цель изобретения - повышение удобства эксплуатации. Гаечная головка 5 в разомкнутом состоянии надевается на гайку, Затем впускают рабочую среду в систему 4 подачи. Одновременно начинает вращаться ротор 3 и выдвигаться и поворачиваться шток 13 вместе с упорной планкой 14, пока последняя не упрется в вилку, После этого замкнутся губки 8 гаечной головки 5 на гайке (не показана). Генерируемая ротором 3 вибрационная сила снижает трение в реэьбовом соединении, что позволяет снизить крутящий момент, прикладываемый оператором к гайковерту, 2 ил.Изобретение относится к машиностроению, а именно к механизированному инструменту для затяжки резьбовых соединенийв труднодоступных местах, в том числе сгайками, расположенными внизу, и может 5быть использовано в различных отрасляхпромышленности.Цель изобретения - повышение удобства эксплуатации за счет закрепления рабочей головки на гайке. 10На фиг. 1 изображен гайковерт, общийвид; на фиг. 2 - вид А на фиг. 1.Гайковерт содержит корпус 1, размещенный в нем пневмопривод 2, ротор 3 которого выполнен в виде дебаланса, систему 154 подачи рабочей среды, гаечную головку 5,состоящую из двух диаметрально расположенных частей 6 и 7 с губками 8,Часть 6 закреплена на корпусе 1. Другая часть 7 выполнена в виде двуплечего 20рычага 9 с губками 8 на одном плече, второеплечо котороговыполнено в виде вилки 10,Двуплечий рычаг шарнирно установленна части 6 вдоль корпуса 1 с воэможностьюповорота. 25На корпусе 1 размещен пневмоцилиндр,в корпусе 11 которого перпендикулярно егооси установлен штифт 12, а на штоке 13закреплена упорная планка 14 и выполненавинтообразная канавка 15, взаимодействующая со штифтом 12, Пневмоцилиндр соединен с системой 4 подачи,Гайковерт работает следующим образом,Гаечная головка 5 в разомкнутом состоянии надевается на гайку(не показана). Приэтом, пока шток 13 не выдвинут, упорнаяпланка 14 вместе со штоком 13 находятся внеповернутом положении и свободно проходят в прорезь вилки 10, После впуска рабочей среды в систему 4 подачи одновременновращается ротор 3 и выдвигается шток 13,который при этом вследствие перемещения винтообразной канавки 15 относительно штифта 12 поворачивается, Вместе со штоком 13 выдвигается и поворачивается упорная планка 14 до тех пор, пока она не упрется в вилку 10. При этом происходит замыкание губок 8 гаечной головки 5 на гайке (не показана) и гайковерт закрепляется на ней.При вращении ротора 3 генерируется вибрационная сила, снижающая трение в резьбовом соединении, что позволяет снизить крутящий момент, необходимый для затяжки гайки,Затем оператор начинает вращать гайковерт вместе с гайкой. Формула изобретения Гайковерт, содержащий корпус, размещенный в нем пневмопривод, ротор которого выполнен в виде дебаланса, размещенные на корпусе гаечную головку с губками и пневмоцилиндр со штоком, имеющим закрепленную на свободном конце перпендикулярно его оси упорную планку, о т л и ч а ю щ и йс я тем, что, с целью повышения удобства эксплуатации за счет закрепления гаечной головки на гайке, гаечная головка выполнена из двух диаметрально расположенных частей, первая иэ которых закреплена на корпусе, а вторая выполнена в виде двуплечего рычага, расположенного вдоль корпуса с губками на одном плече, второе плечо которого выполнено в виде вилки, и шарнирно установленного на первой части с воэможностью поворота, упорная планка размещена между корпусом и вилкой с возможностью периодического поворота и взаимодействия с последней, на штоке выполнена винтообразная канавка, а гайковерт снабжен штифтом, закрепленным в корпусе пневмоцилиндра перпендикулярно его оси для взаимодействия с винтообразной канавкой.1657365 Составитель Ю.ИофикТехред М.Моргентал КорректорТ,Малец Редактор М,Янкович Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Заказ 1682 Тираж 469 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская нэб., 4/5
