Подборщик-измельчитель обрезков плодовых деревьев

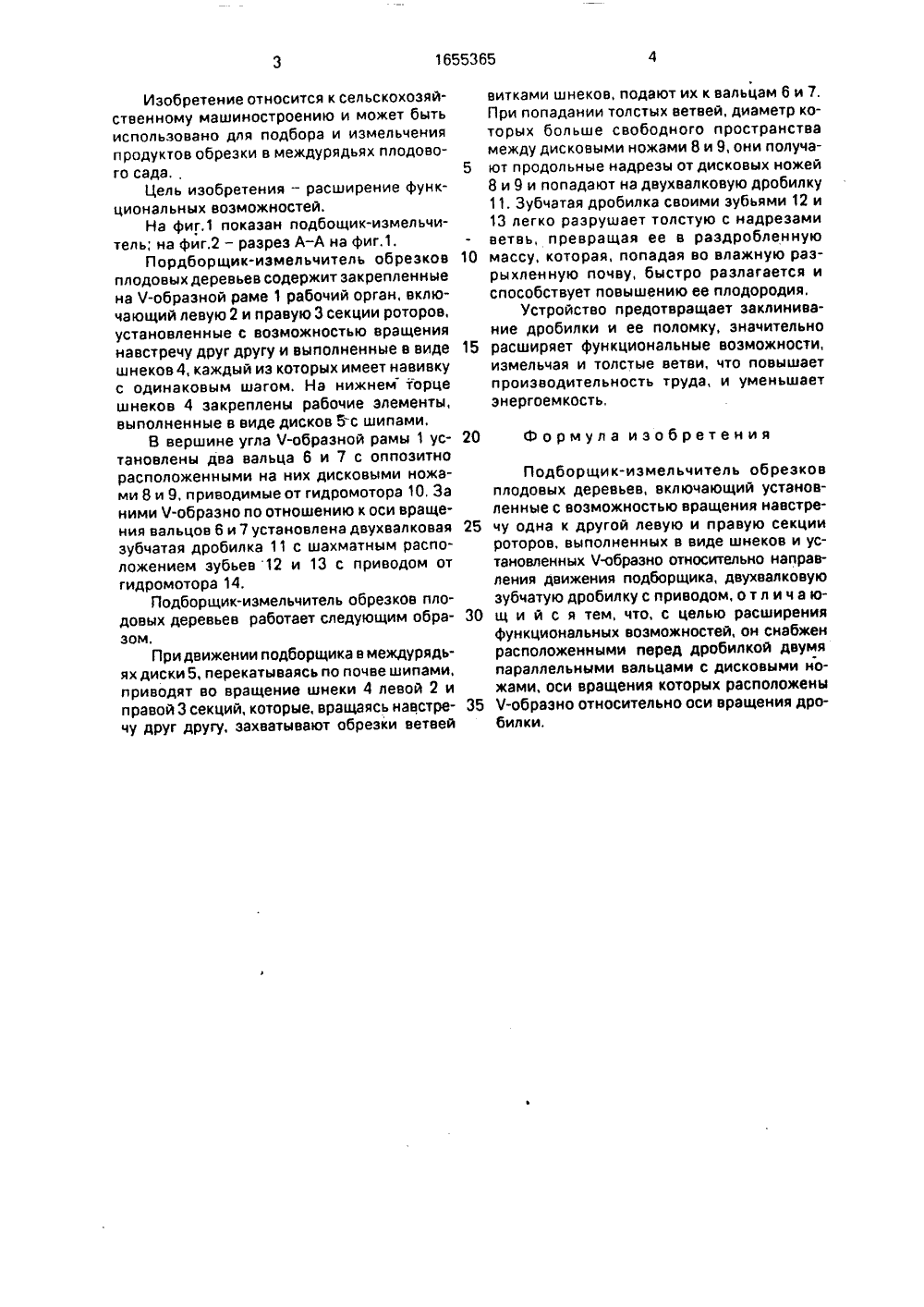

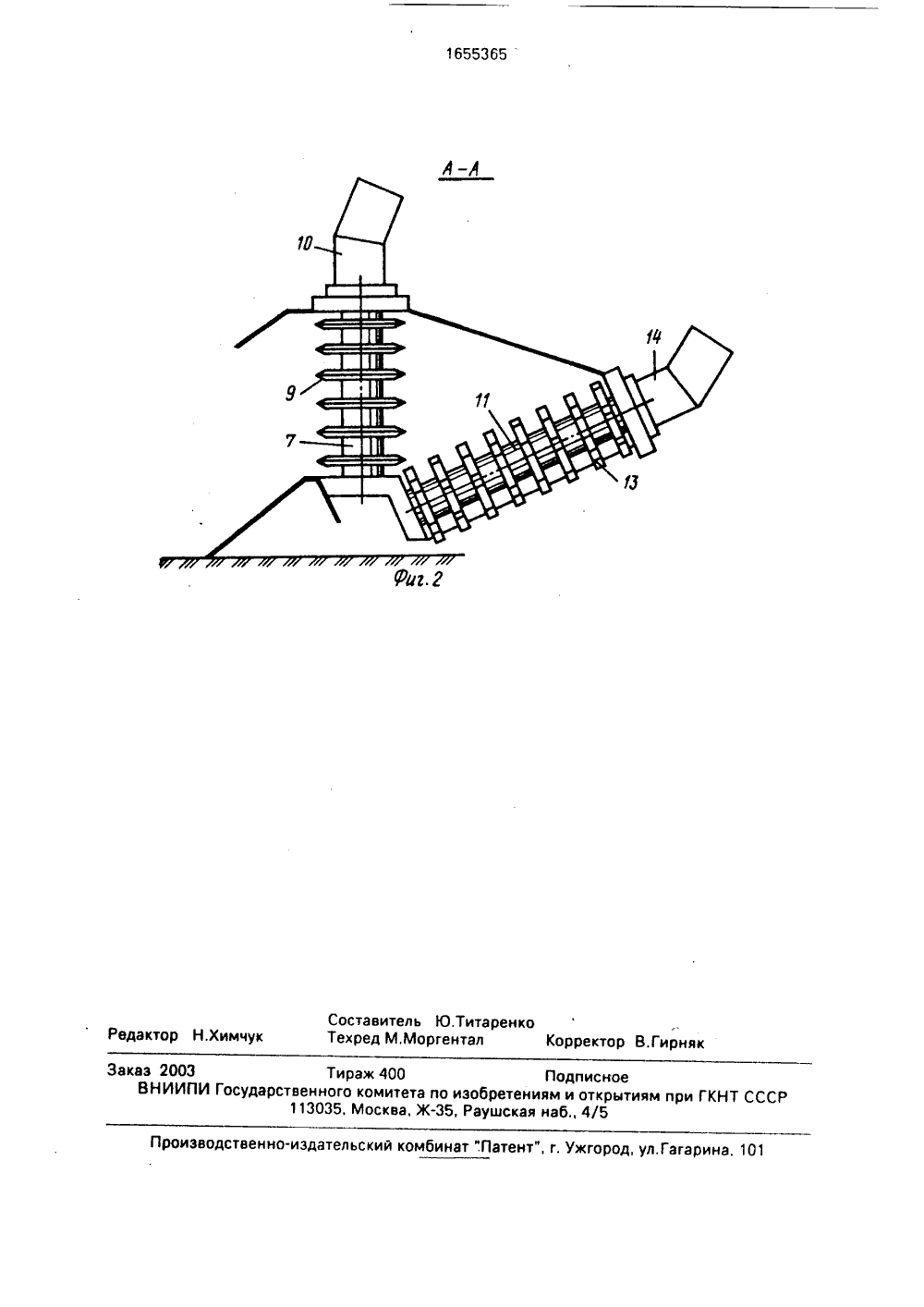

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) 1 6 23/00 5)5 ПИСАН И ОБР ЕНИЯ 2 Щ Ы 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР М 1253798, кл. В 27 11/00, 1984.Авторское свидетельство СССР ЬЬ 1454318, кл. А 01 6 23/06, 1987, (54) ПОДБОРЩИК-ИЗМЕЛЬЧИТЕЛЬ ОБРЕЗКОВ ПЛОДОВЫХ ДЕРЕВЬЕВ(57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для подбора и измельчения в междурядьях сада продуктов обрезки. Цель изобретения - расширение функциональных воэможностей. Подбор щи к-и змел ьчител ь обрезков плодовых деревьев включает установленные с воэможностью вращения навстречу одна к другой левую и правую секции роторов, выполненных в виде шне 1 о 55365 А ков 4 и установленных У-образно относительно направления движения подборщика, двухвалковую зубчатую дробилку 11 с шахматным расположением зубьев 12 и 13 и приводом 10, Перед дробилкой установлены два вальца 6 и 7 с оппоэитно расположенными на них дисковыми ножами 8 и 9, оси вращения которых расположены относительно оси дробилки 11 У-образно. При движении подборщика диски 5 своими шипами внедряются в почву и тем самым приводят во вращение шнеки 4 правой и левой секций и подают их к вальцам 6 и 7. При попадании толстых ветвей, диаметр которых больше свободного пространства между дисковыми ножами 8 и 9, они получают продольные надрезы от ножей 8 и 9 и попадают на двухвалковую зубчатую дробилку 11, которая своими зубьями 12 и 13 легко разрушает толстую с надрезами ветвь в раз- . дробленную массу. Это исключает заклиниваниедробилки,уменьшаетэнергопотребление.Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для подбора и измельчения продуктов обрезки в междурядьях плодового садаЦель изобретения - расширение функциональных возможностей.На фиг,1 показан подбощик-иэмельчитель; на фиг.2 - разрез А - А на фиг.1.Пордборщик-измельчитель обрезков плодовых деревьев содержит закрепленные на Ч-образной раме 1 рабочий орган, включающий левую 2 и правую 3 секции роторов, установленные с возможностью вращения навстречу друг другу и выполненные в виде шнеков 4, каждый из которых имеет навивку с одинаковым шагом. На нижнем торце шнеков 4 закреплены рабочие элементы, выполненные в виде дисков 5-с шипами,В вершине угла Ч-образной рамы 1 установлены два вальца 6 и 7 с оппоэитно расположенными на них дисковыми ножами 8 и 9, приводимые от гидромотора 10, За ними Ч-образно по отношению к оси вращения вал ьцов 6 и 7 установлена двухвалковая зубчатая дробилка 11 с шахматным расположением зубьев 12 и 13 с приводом от гидромотора 14.Подборщик-измельчитель обрезков плодовых деревьев работает следующим образом.При движении подборщика в междурядьях диски 5, перекатываясь по почве шипами, приводят во вращение шнеки 4 левой 2 и правой 3 секций, которые, вращаясь навстречу друг другу, захватывают обрезки ветвей витками шнеков, подают их к вальцам 6 и 7.При попадании толстых ветвей, диаметр которых больше свободного пространствамежду дисковыми ножами 8 и 9, они получа 5 ют продольные надрезы от дисковых ножей8 и 9 и попадают на двухвалковую дробилку11, Зубчатая дробилка своими зубьями 12 и13 легко разрушает толстую с надрезамиветвь, превращая ее в раздробленную10 массу, которая, попадая во влажную разрыхленную почву, быстро разлагается испособствует повышению ее плодородия,Устройство предотвращает заклинивание дробилки и ее поломку, значительно15 расширяет функциональные воэможности,измельчая и толстые ветви, что повышаетпроизводительность труда, и уменьшаетэнергоемкость,20 Формула изобретенияПодборщик-иэмельчитель обрезковплодовых деревьев, включающий установленные с возможностью вращения навстре чу одна к другой левую и правую секциироторов, выполненных в виде шнеков и установленных Ч-образно относительно направления движения подборщика, двухвалковую зубчатую дробилку с приводом, о т л и ч а ю щ и й с я тем, что, с целью расширенияфункциональных возможностей, он снабжен расположенными перед дробилкой двумя параллельными вальцами с дисковыми ножами, оси вращения которых расположены 35 Ч-образно относительно оси вращения дробилки,1655365Составитель Ю.Титаренко Редактор Н.Химчук Техред М,Моргентал Корректор В.Гирняк Заказ 2003 Тираж 400 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035. Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат ",Патент", г. Ужгород, ул.Гагарина, 101
