Электрододержатель крайней фазы трехфазной электродуговой установки

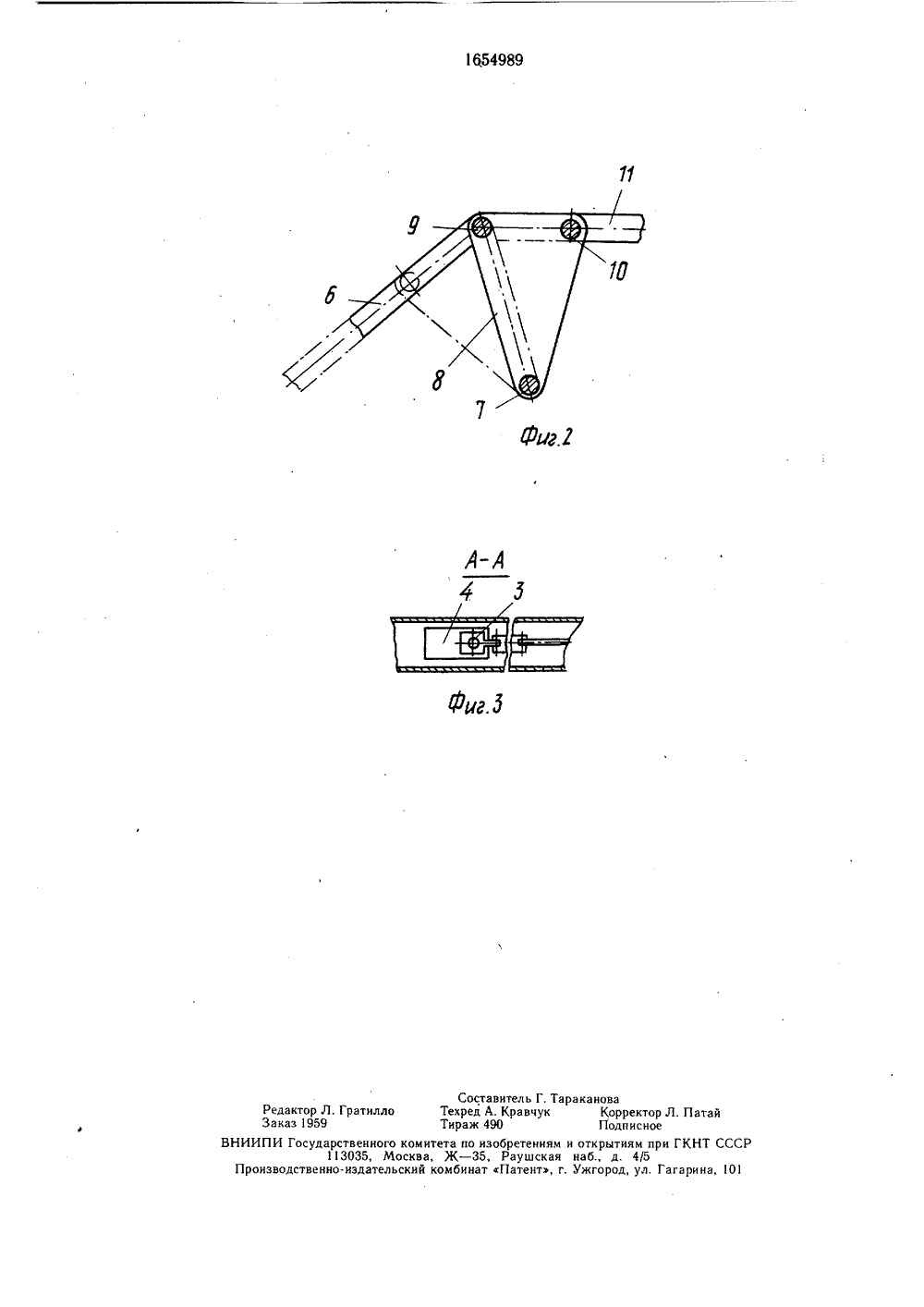

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН Ош 16 989(5 05 В 7/ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР рЕ ОБРЕТЕ ПИ А ЬСТВУ АВТОРСКОМУ СВИ(71) Специальное проектно-конструкторскоеи технологическое бюро электротермического оборудования Бакинского научно-производственного объединения Азерэлектротерм(56) Электрошлаковые печи./Под ред.Б. Е. Патона. Киев: Наукова думка, 1976,с. 116 - 117.Плавка и литье. Материалы симпозиумафирмы Маннесманн Демаг. М., 1987,с. 17 - 27. АТЕЛЬ КРА ОЙ ЭЛЕКТ бретеники, ь изои и г фиг.оризонт на ие относится к Из ротех Цеасти элек мкос Наель,фрагм а и додержатель соде жестко соединенный иной в горизонталь к кронштейну 1. 3, расположенную в головке 2, закр размер которого акрепляемого в го еля нерасходуемогоржит кронс головкой 2, ной плоскости На головке 2 в пазах 4, выплен хомут 5, соответствует ловке электро- электрода (не н ф г.1.Электроштейн 1,расположепод угломчерез осьполненныхвнутреннийдиаметру здоде ржатпоказан).Ось 3 хвнутреннемкронштейна бретения - снижение металлоабаритов электрододержателя.представлен электрододержантальный разрез; на фиг. 2 - фиг. 1; на фиг. 3 - сечение А-А ута 5 соединена с тягой 6. На угле сочленения головки 2 ичерез ось 7 подвижно закреп(54) ЭЛЕКТРОДОДЕРЖ НЕЙ ФАЗЫ ТРЕХФАЗН ДУГОВОЙ УСТАНОВКИ (57) Изобретение относит нике. Цель изобретения - лоемкости и габаритов эле Электрододержатель снаб рычагом с осями вращения рых подвижно соединена с со штоком, а третья ось внутреннем угле сочленени головки. Используя рычаг ника, тягу и шток подверг му искривлению. 1 з. п. фся к электротехснижение металктрододержателя. жен треугольным , первая из кото- тягой, вторая -закреплена на я кронштейна и в виде треугольают минимальнолы, 3 ил. лен треугольныи рычаг 8. Два других угла треугольного рычага 8 через оси 9 и 1 О соединены подвижно с тягой 6 и со штоком 11. Линии, соединяющие оси 7 - 10 вращения, образуют равнобедренный треугольник с равными углами у осей 9 и 10., Шток 11 с целью облегчения сборки выполняется из отдельных частей, соединенных штифтами 12 и 13. Для разборки и сборки штока в кронштейне 1 выполнены окна, закрываемые крышками 14. На другом конце штока 11 расположена зажимная пружина 15, один торец которой упирается в ограничительный фланец 16, расположенный на кронштейне 1, а другой - в ограничительный фланец 17, контактирующий с поршнем 18 гидроцилиндра 19. Зажимаемый хомутом 5 электрод прижимается к контактным кулачкам 20. Электрододержатель работает слем образом.зВ гидроцилиндр 19 подается под давлением рабочая жидкость, шток 11 упирается в ограничИтельный фланец 17 и сжимает пружину 15. При этом шток 11 действует на рычаг 8, который, поворачиваясь вокруг оси 7, приводит в движение тягу 6, которая перемещает вперед в пазу 4 ось 3 и вместе с ней хомут 5, увеличивая тем самым расстояние между хомутом 5 и контактными кулачками 20. В этот зазор свободно вставляется электрод, После чего давление рабо-, чей жидкости в гидроцилиндре 19 снимают, пружина 15 освобождается и тянет за собой шток 11, который перемещает рычаг 8 в первое положение. Рычаг 8 тянет тягу 6 и прижимает хомутом 5 электрод к кулачкам 20,Используя рычаг в виде треугольника, подвергаем тягу н шток минимальному искривлению, которое практически гасится в люфтах соединения штока н тяги с рычагом. Выполнение треугольного рычага таким, что его основание равно ходу пружины, а угол при вершине, в которой расположена ось вращения треугольного рычага, равен внешнему углу, образованному при пересечении продольных осей штока и тяги, позволяет при рабочем крайнем положении (отжиме илн зажиме) иметь только осевое усилие в штоке и тяге, полностью исключив изгибающее усилие.При сжатии пружины и повороте рычага влево оси 9 и 10 (фиг. 2) находятся на продольной оси тяги, а ось штока находится в своем первоначальном положении, естественно, после перехода через точку отклонения по радиусу. При разжатии пружины и затягивании электрода оси 9 и 10 находятся на продольной оси штока, а ось тяги находится в своем первоначальном положении т. е. изгибающие усилия отсутствуют.Формула изобретения1, Электрододержатель крайней фазытрехфазной электродуговой установки, содержащий кронштейн и жестко соединенную 10 с ним под углом в горизонтальной плоскости головку с хомутом, соединенным через тягу с установленным в полости кронштейна штоком, на другом конце которого установлена зажимная пружина, отличающийся тем, что, с целью снижения металлоемкости и габаритов электрододержателя, он снабжен треугольным рычагом с осями вращения, расположенными по его вершинам так, что линии, соединяющие оси вращения, образуют равнобедренный треуголь ник, при этом оси вращения, расположенные в вершинах равных углов, соединены подвижно; одна - с тягой, другая - со штоком, а ось, расположенная в третьей вершине, закреплена на внутреннем угле сочленения кронштейна и головки.2. Электрододержатель по п. 1, отличаюи 1 ийся тем, что треугольный рычаг выполнен так, что угол при вершине треугольника, образованного осями вращения рычага, расположенной на оси вращения, закрепленной на стыке кронштейна и головки, равен внешнему углу, образованному при пересечении продольных осей штока и тяги, а основание равнобедренного треугольника выполнено равным ходу пружины.1654989 М-А Составитель Г. Тараканова Редактор Л. Гратилло Техред А. Кравчук Корректор Л. Патай Заказ 1959 Тираж 490 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 1 О 1
