Отвертка-винтодержатель

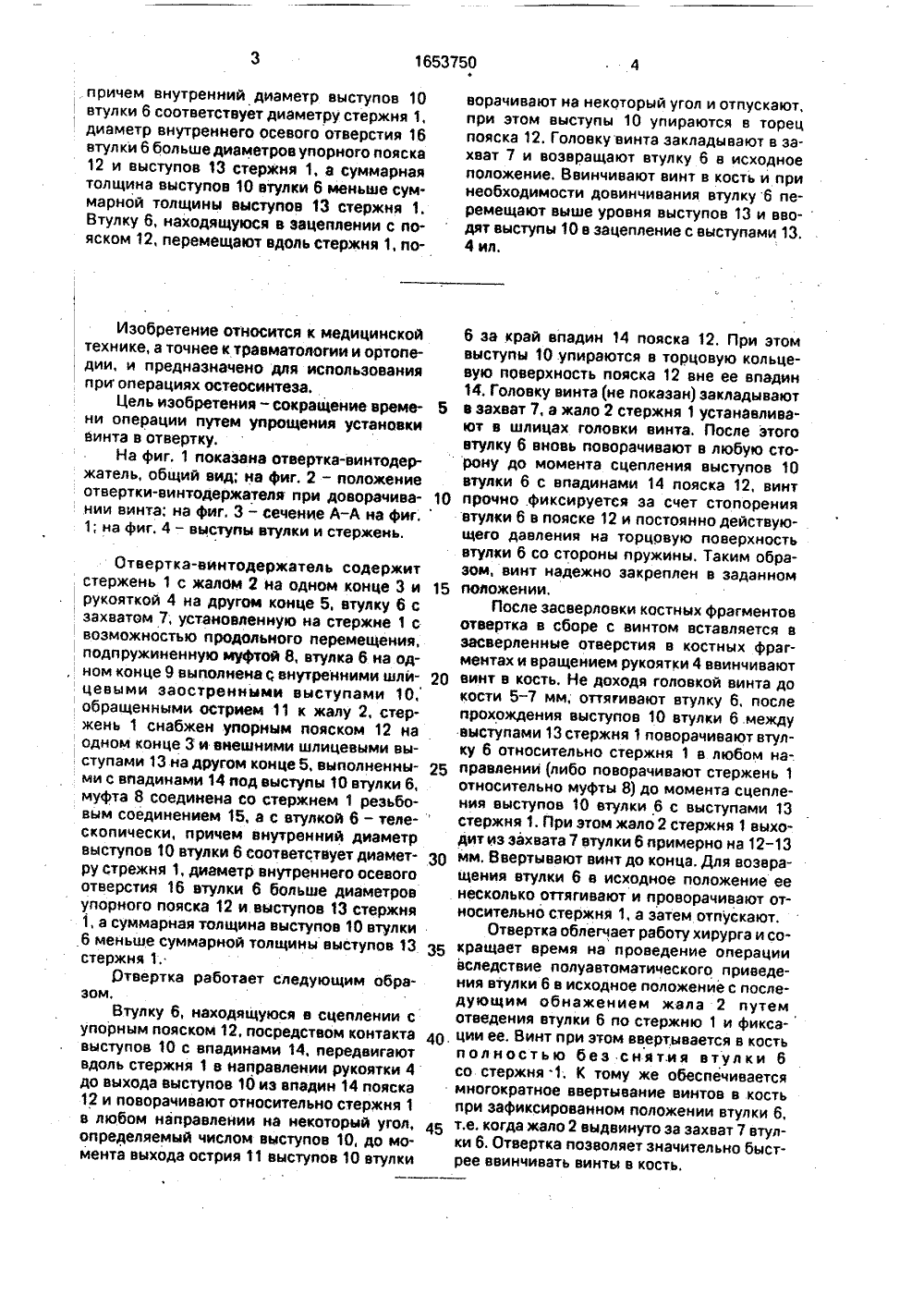

,ю с АВТО МУ СВИ ЬСТ ской орто 4 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(71) Киевский политехнический институтим. 50-летия Великой Октябрьской социалистической революции и Хозрасчетный медико-технический центр "Метост" при Киевскомгородском совете Всесоюзной органиэацииизобретателей и рационализаторов(56) Авторское свидетельство СССРМ 1053820, кл. А 61 В 17/58, 1982.(54) ОТВЕРТКА-ВИНТОДЕРЖАТЕЛ (57) Изобретение относится к меди технике, а именно к травматологии педии, и предназначено для использования при операциях остеосинтеэа. Цель - сокращение времени операции путем упрощения установки винта в отвертку. Отвертка содержит стержень 1 с жалом 2 на одном конце 3 и рукояткой 4 на другом конце 5, втулку 6 с захватом 7, установленную на стержне 1 с возможностью продольного перемещения, подпружиненную муфту 8. 8 тулка б на одном конце 9 выполнена с внутренними шлицевыми заостренными выступами 10,. обращенными острием к жалу 2. Стержень 1 снабжен упорным пояском 12 на одном конце 3 и внешними шлицевыми выступами 13 на другом конце 5, выполненными с впадинами под выступы 10 втулки 6. Муфта 8 соединена со стержнем 1 резьбовым соединением 15, а с втулкой б - телескопически,, причем внутренний диаметр выступов 10 втулки 6 соответствует диаметру стержня 1,диаметр внутреннего осевого отверстия 16 втулки 6 больше диаметров упорного пояска 12 и выступов 13 стержня 1, а суммарная толщина выступов 10 втулки 6 меньше суммарной толщины выступов 13 стержня 1.Втулку 6, находящуюся в зацеплении с пояском 12, перемещают вдоль стержня 1, по 1Изобретение относится к медицинской, технике, а точнее к травматологии и ортопе дии, и предназначено для использованияпри операциях остеосинтеза,Цель изобретения - сокращение времени операции путем упрощения установкивинта в отвертку.На фиг. 1 показана отвертка-винтодержатель, общий вид; на фиг. 2 - положениеотвертки-винтодержатела при доворачивании винта; на фиг, 3 - сечение А-А на фиг,1; на фиг, 4 - выступы втулки и стержень,Отвертка-винтодержатель содержитстержень 1 с жалом 2 на одном конце 3 и, рукояткой 4 на другом конце 5, втулку 6 сзахватом 7; установленную на стержне 1 свозможностью продольного перемещения,, подпружиненную муфтой 8, втулка 6 на од, ном конце 9 выполнена с внутренними шлицевыми заостренными выступами 10,обращенными острием 11 к жалу 2, стержень 1 снабжен упорным пояском 12 на, одном конце 3 и внешними шлицевыми выступами 13 на другом конце 5, выполненными с впадинами 14 под выступы 10 втулки 6,муфта 8 соединена со стержнем 1 резьбовым соединением 15, а с втулкой 6 - телескопически, причем внутренний диаметрвыступов 10 втулки 6 соответствует диаметру стрежня 1, диаметр внутреннего осевогоотверстия 16 втулки 6 больше диаметровупорного пояска 12 и.выступов 13 стержня1, а суммарная толщина выступов 10 втулки6 меньше суммарной толщины выступов 13стержня 1,Отвертка работает следующим образом,Втулку 6, находящуюся в сцеплении супорным пояском 12, посредством контактавыступов 10 с впадинами 14, передвигаютвдоль стержня 1 в направлении рукоятки 4до выхода выступов 10 из впадин 14 пояска12 и поворачивают относительно стержня 1в любом направлении на некоторый угол,определяемый числом выступов 10, до момента выхода острия 11 выступов 10 втулки ворачивают на некОторый угол и отпускают, при этом выступы 10 упираются в торец пояска 12. Головку винта закладывают в захват 7 и возвращают втулку 6 в исходное положение. Ввинчивают винт в кость и при необходимости довинчивания втулку 6 перемещают выше уровня выступов 13 и вводят выступы 10 в зацепление с выступами 13.4 ил. 6 за край впадин 14 пояска 12, При этом выступы 10 упираются в торцовую кольцевую поверхность пояска 12 вне ее впадин 14, Головку винта (не показан) закладывают в захват 7, а жало 2 стержня 1 устанавливают в шлицах головки винта. После этого втулку 6 вновь поворачивают в любую сторону до момента сцепления выступов 10 втулки 6 с впадинами 14 пояска 12, винт прочно фиксируется за счет стопорения втулки 6 в пояске 12 и постоянно действующего давления на торцовую поверхность втулки 6 со стороны пружины. Таким образом, винт надежно закреплен в заданном положении.После засверловки костных фрагментов отвертка в сборе с винтом вставляется в засверленные отверстия в костных фрагментах и вращением рукоятки 4 ввинчивают винт в кость, Не доходя головкой винта до кости 5-7 мм, оттягивают втулку 6, после прохождения выступов 10 втулки 6.между выступами 13 стержня 1 поворачивают втулку 6 относительно стержня 1 в любом на-. правлении (либо поворачивают стержень 1 относительно муфты 8) до момента сцепления выступов 10 втулки 6 с выступами 13 стержня 1. При этом жало 2 стержня 1 выходит из захвата 7 втулки 6 примерно на 12-13 мм, Ввертывают винт до конца. Для возвращения втулки 6 в исходное положение ее несколько оттягивают и проворачивают относительно стержня 1, а затем отпускают.Отвертка облегчает работу хирурга и сокращает время на проведение операции вследствие полуавтоматического приведения втулки 6 в исходное положение с последующим обнажением жала 2 путем отведения втулки 6 по стержню 1 и фиксации ее, Винт при этом ввертывается в кость полностью беэ снятия втулки 6 со стержня 1; К тому же обеспечивается многократное ввертывание винтов в кость при зафиксированном положении втулки 6, т,е. когда жало 2 выдвинуто за захват 7 втулки 6. Отвертка позволяет значительно быстрее ввинчивать винты в кость,1653750 ФормуЪа изобретения Составитель Т,Мэсликоедактор А;Козориз . Техред М.Моргентал ректор Т.Колб Заказ 1907 Тираж 436 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 зводственно-издательс омбинат "Патент", г. Ужгород, ул,Гагарина,Отвертка-винтодержатель, содержащая стержень с жалом на одном конце и рукояткой на другом конце, втулку с захватом, установленную на стержне с возможностью продольного перемещения, подпружиненную муфтой, отл ича ю ща я ся тем, что, с целью сокращения времени операции путем упрощения установки винта в отвертку, втулка на одном конце выполнена с внутренними шлицевыми заостренными выступами, обращенными острием к жалу,стержень снабжен упорным пояском на одном конце и внешними шлицевыми выстущ- ми на другом конце, выполненными с впадинами под выступы втулки, муфта сое динена со стержнем резьбовым соединением, а с втулкой - телескопически, причем внутренний диаметр выступов втулки соответствует диаметру стержня, диаметр внутреннего осевого отверстия втулки больше 10 диаметров упорного пояска и выступовстержня, а суммарная толщина выступов втулки меньше суммарной толщины выступов стержня.
