Установка для отбора пылегазовых проб

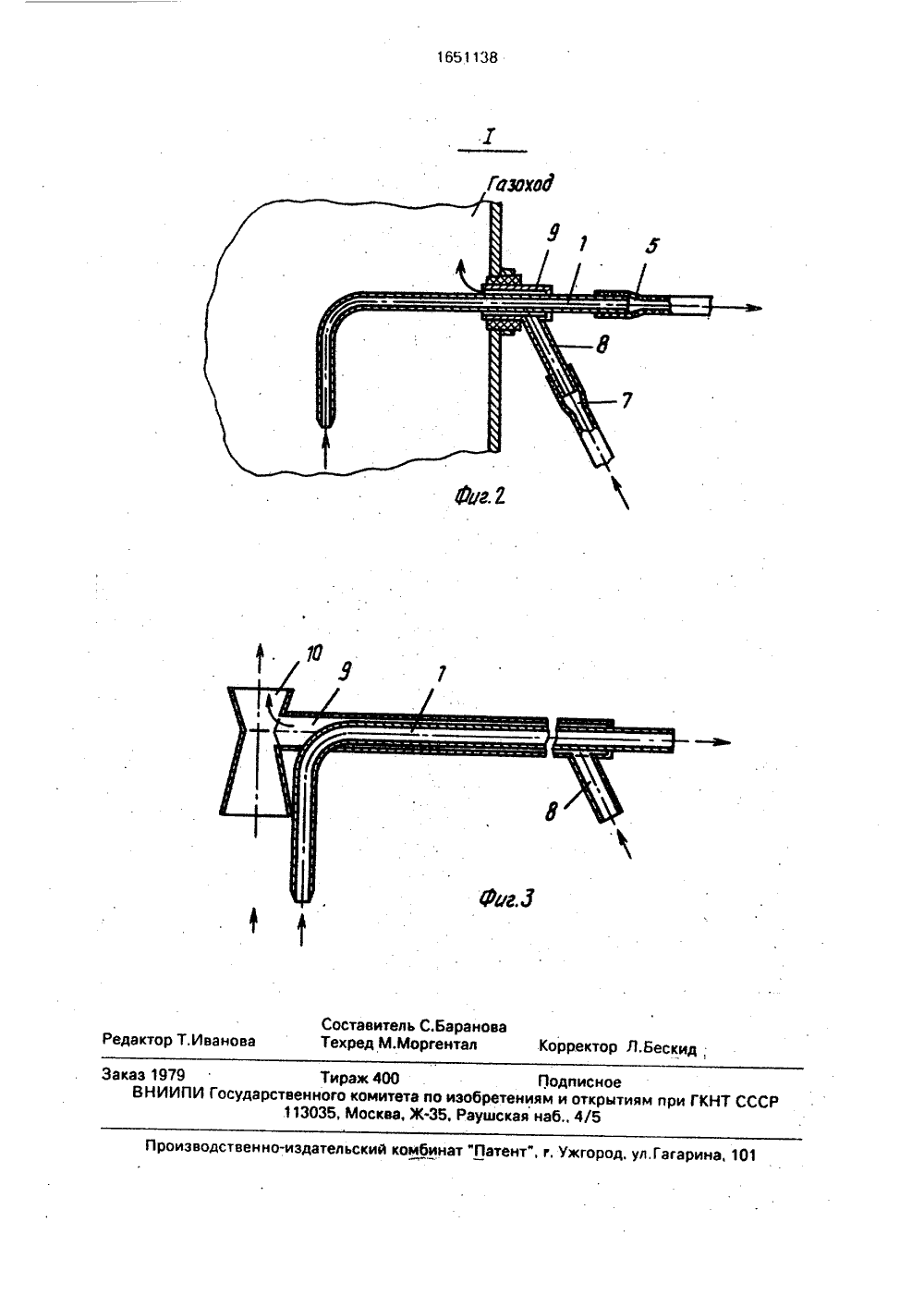

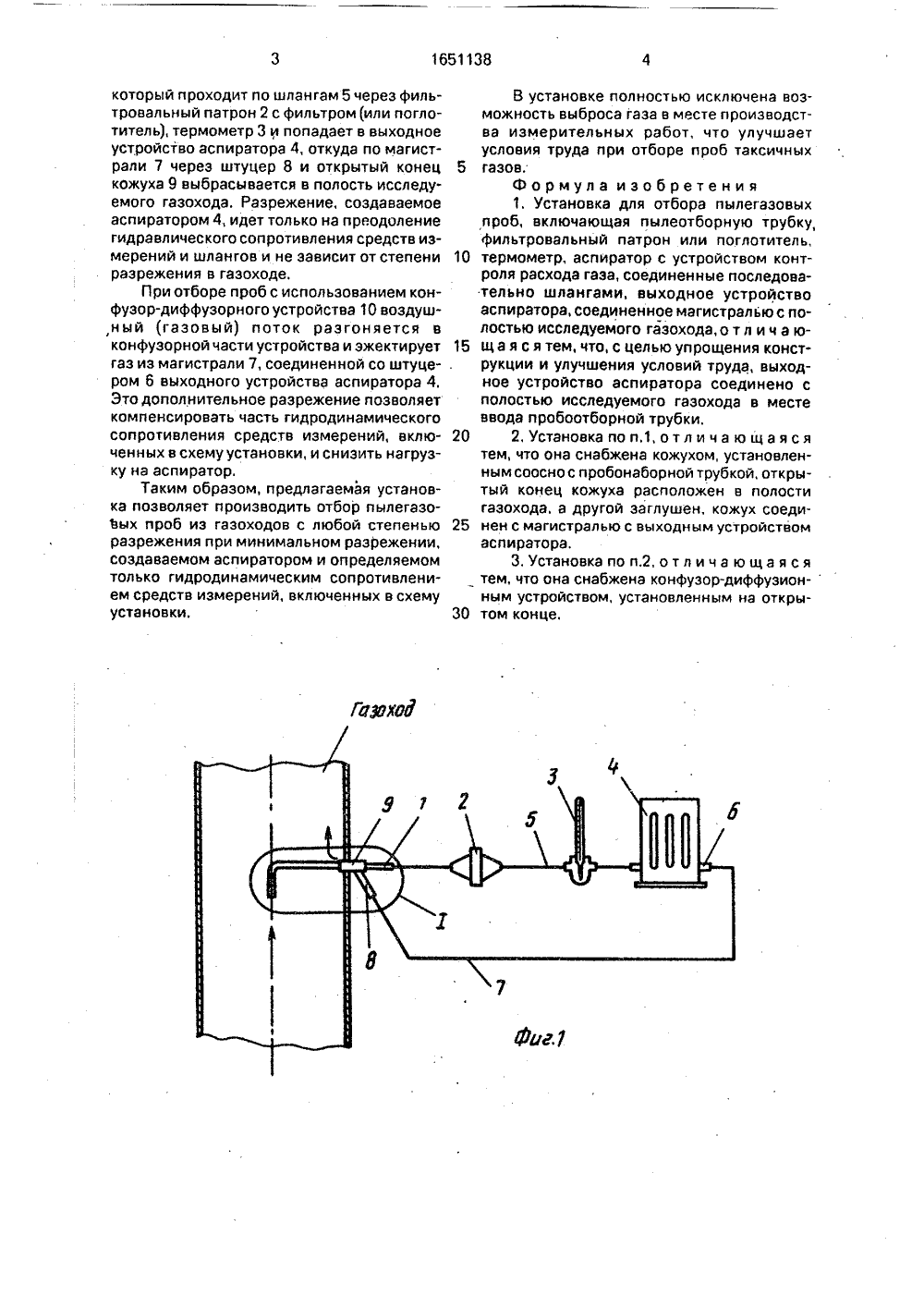

(57) Изобретение относится мерений и может быть ис исследовании и пусконаладо легазоочистн ых сооружени контроля за выбросами вре промышленных источника Цель изобретения - расшир применения установки для личной степенью разрежен условий работы при отборе газов, Для этого пробоот снабжена кожухом, открыт гоасположен внутри иссле да, а наружный заглу снабжен штуцером и подс ралью к выходному устройс Открытый конец кожуха ра вине конфузор-диффуэионн С олединение испольэои охлажгатов на и", Г,Д,Х СССР4,ГАЗО 1 с. 2 з.п. ф-лы. 3 ил. жатель (патрон) 2 с фильтром для отбо проб пыли(или поглотительдля отбора проб газа), термометр 3 и аспиратор 4 с устройством контроля расхода воздуха (или газа). соединенные последовательно шлангами 5. Выходное устройство аспиратора 4 оснащено штуцером 6, который посредством магистрали 7 (например. резиновым шлангом) присоединен к штуцеру 8 кожуха 9, открытый конец которого размещен внутри исследуемого газохода, Кожух 9 может быть снабжен конфузор-диффуэорным устройством 10, ось которого ориентирована по потоку исследуемого газа, а открытый конец кожуха 9 расположен в горловине устройства 10.Установка работает следующим образом.Через пробоотборную трубку 1 ствляется отбор запыленного воздух ем осущеа (газа),ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРи Гкнт сссР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Научно-производственное объпо защите атмосферы, водоемов,вания вторичных энергоресурсовдению металлургических агрепредприятиях черной металлурги(56) Авторское свидетельство СССВ 890125, кл, 6 01 й 1/22, 1981,Авторское свидетельствоМ 174426, кл. 6 01 й 1/24, 196 4) УСТАНОВКА ДЛЯ ОТБОРА ПЬЫХ ПРОБ Изобретение относится к средствам измерений, служит для отбора проб пыли и(или) газа и может быть использовано дляпроведения пылегазовых замеров, в частности, при исследовании и пусконаладочыыхработах пылегазоочистных сооружений, атакже для контроля за выбросами вредныхвеществ из промышленных источников в атмосферу,Целью изобретения. является расширение диапвзона применения установки длягазоходв с различной степенью разрежения .и улучшение условий работы при отборепроб токсичных газов,Нв фиг.1 представлена схема предлагвой установки; на рис.2 - узел нв фиг,1;нв фиг.3- конструкция пробоотборной трубки с конфузор-диффузорным устройством,Установка для отбора пылегазовых пробвключает пробоотборную трубку 1, фильтрок редствам изи ьзовано при чных работах пый, а также для дных веществ иэ в в атмосферу, ение диапазона газоходов с разия и улучшение проб токсичных борная трубка ый конец котородуемого газохошенныи конец оединен магисттву аспиратора.змещен в горлоого устройства.который проходит по шлангам 5 через фильтровальный патрон 2 с фильтром (или поглотитель), термометр 3 и попадает в выходное устройство аспиратора 4, откуда по магистрали 7 через штуцер 8 и открытый конец кожуха 9 выбрасывается в полость исследуемого газохода. Разрежение, создаваемое аспиратором 4, идет только на преодоление гидравлического сопротивления средств измерений и шлангов и не зависит от степени разрежения в гаэоходе.При отборе проб с использованием конфузор-диффузорного устройства 10 воздушный (газовый) поток разгоняется в конфузорной части устройства и эжектирует газ из магистрали 7, соединенной со штуцером 6 выходного устройства аспиратора 4. Этодополнительное разрежение позволяет компенсировать часть гидродинамического сопротивления средств измерений, включенных в схему установки, и снизить нагрузку на аспиратор.Таким образом, предлагаемая установка позволяет производить отбор пылегазоЪых проб из газоходов с любой степенью разрежения при минимальном разрежении, создаваемом аспиратором и определяемом только гидродинамическим сопротивлением средств измерений, включенных в схему установки,В установке полностью исключена воэможность выброса газа в месте производства измерительных работ, что улучшаетусловия труда при отборе проб таксичных5 газов.Формула изобретения1. Установка для отбора пылегазовыхпроб, включающая пылеотборную трубку,фильтровальный патрон или поглотитель,10 термометр, аспиратор с устройством контроля расхода газа, соединенные последовательно шлангами, выходное устройствоаспиратора, соединенное магистралью с полостью исследуемого газохода,о тл и ч а ю 15 щ а я с я тем, что, с целью упрощения конструкции и улучшения условий труда, выходное устройство аспиратора соединено сполостью исследуемого гаэохода в местеввода пробоотборной труби.20 2. Установка по п.1, о т л и ч а ю щ а я с ятем, что она снабжена кожухом, установленным соосно с пробонаборной трубкой, открытый конец кожуха расположен в полостигазохода, а другой заглушен, кожух соеди 25 нен с магистралью с выходным устройствомаспиратора.3. Установка по п,2, о т л и ч а ю щ а я с ятем, что она снабжена конфузор-диффузион-ным устройством, установленным на откры 30 том конце,1651138Б 7 ЮХОФСоставитель С.Барановадактор Т,Иванова Техред М.Моргентал Корректор Л.Бескид, Заказ 1919 Тираж 400 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж. Раушская наб 4/5оизводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 10
