Способ испытания трубчатых образцов

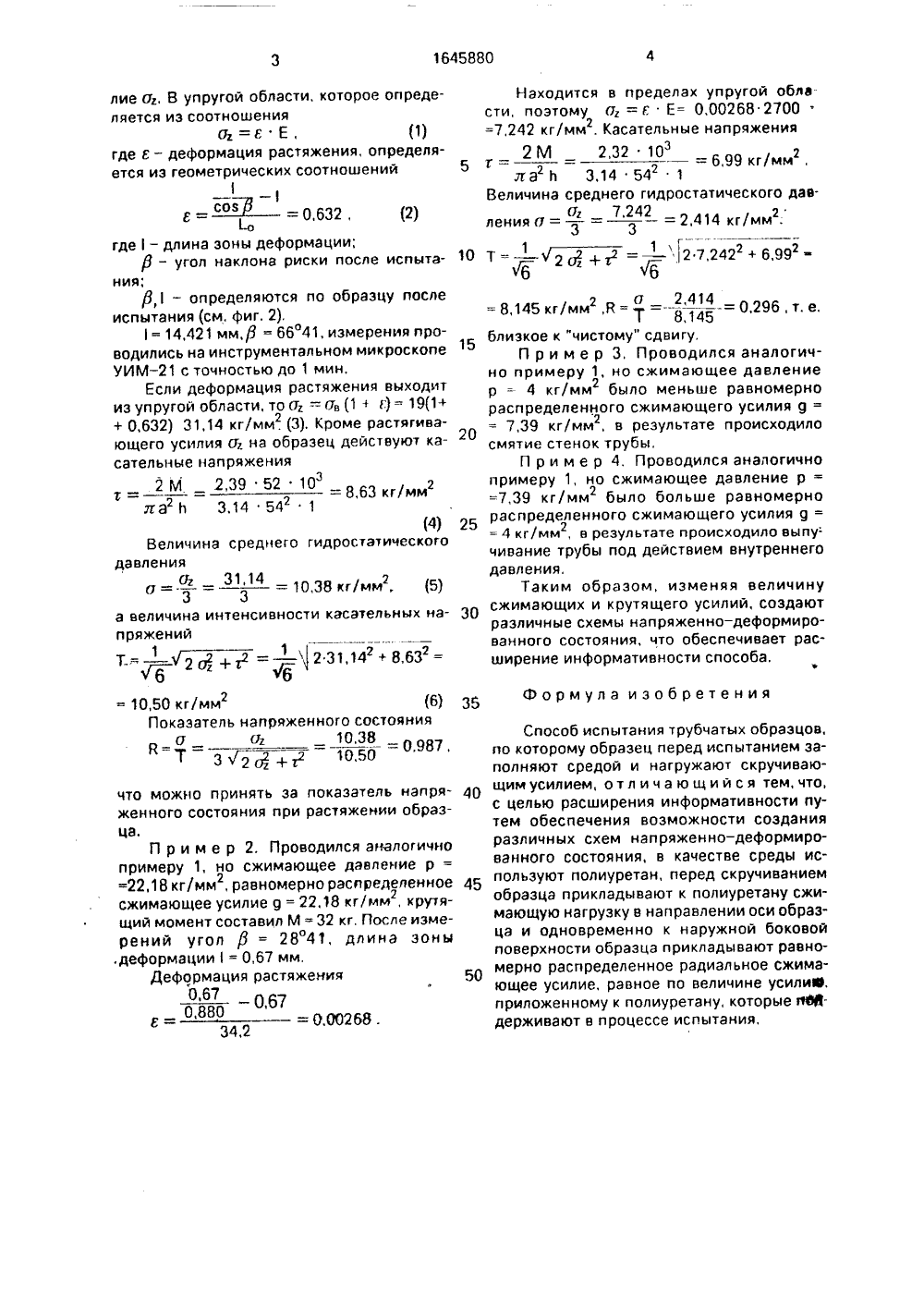

СОЮЗ СОВЕТСКИХСОЦИАЛИС 1 ИЧЕСКИХРЕСПУБЛИК А 1 01 ЙЗ/ ЗОБР ИСАНИ ТЕНИЯ ЛЬСТ и инсти ков,УБЧАТЬ испытателььзовано для . Цель изомативности,тся к испытатель - расширение инобеспечения возразличных схем ванного состояния, на схема осуществ - изменение геоссе испытания.тся следующим облен мет ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИ(56) Авторское свидетельство СМ 178543, кл, 6 01 й 3/22, 196 54) СПОСОБ ИСПЫТАНИЯ ТОБРАЗЦОВ57) Изобретение относится кной технике и может быть исполиспытания трубчатых образцовбретения - расширение инфор Изобретение относи ной технике. Цель изобретения формативности путем можности создания напряженно-деформиро На фиг, 1 изображе ия способа; на фиг. рии образца в проце ствляеСпособ осуще разом.Трубчатый об 2, например поли следовательно с направлении и о вают к наружно образца 1 равно диальное сжимаю личине осевому нагружают образ ем. При этом осев разец 1 заполняют средой уретаном. После этого пожимают среду 2 в осевом дновременно прикладый боковой поверхности мерно распределенное ращее усилие, равное по весжимающему усилию, и ец 1 скручивающим усилиое и радиальное сжимаюТрубчатый образец заполняют полиуретаном, прикладывают к среде сжимающее усилие в осевом направлении и одновременно к боковой наружной поверхности образца прикладывают равномерно распределенное радиальное сжимающее усилие, равное по величине осевому сжимающему усилию, После этого к образцу прикладывают скручивающее усилие, причем осевое и радиальное сжимающие усилия поддерживают в процессе испытания, Изменяя величину осевого и радиального сжимающих и крутящего усилий, обеспечивают возможность создания различных схем напряженно - деформированного состояния, что расширяет информативность способа. 2 ил,щее усилия, поддерживают на заданном уровне в процессе испытания.П р и м е р 1, Проводилось испытание трубчатого образца средним диаметром а = 54 мм, толщиной и = 1 мм. длиной 4 = =34,2 мм из сплава АМгЗМ, Механические свойства сплава АМгЗМ: предел прочности ст,= 19 кг/мм, модуль упругости Е=22=2700 кг/мм, Образец заполнялся полиуретаном с твердостью по Шору 87 ед. марки СКУ - 7 Л, к которому прикладывали сжимающее давление р = 7,39 кг/мм, одновремен 2но к боковой наружной поверхности трубчатого образца прикладывали равномерно распред 2 еленное сжимающее усилие 9 = 7,39 кг/мм, после чего образец скручивали до появления первой трещины, не снимая обоих усилий, при этом крутящий момент составил М = 39,5 кгПри такой схеме испытания на трубчатый образец действует растягивающее уси 1645880лие од, В упругой области, которое определяется из соотношенияо,=е Е, (1)где я - деформация растяжения, определяется из геометрических соотношений-е = с =0,632, (2)где- длина эоны деформации;Р - угол наклона риски после испытания;р, - определяются по образцу послеиспытания (см. фиг. 2),= 14,421 мм, Р = 6641, измерения проводились на инструментальном микроскопеУИМ - 21 с точностью до 1 мин,Если деформация растяжения выходитиэ уп ругой области, то ст, =- тт 8 (1 1 г) = 19(1++ 0,632) 31,14 кг/мм, (3), Кроме растягивающего усилия о на образец действуют касательные напряжения2 гЭ Ь 3.14 541(4)Величина среднего гидростатического давленияО = -- == 10,38 кг/мм, (5)Ог 31,14 г3 3а величина интенсивности касательных напряженийТ.щ - т 2 Д . 12 =2 31,148,63 = 10,50 кг/мм (6)Показатель напряженного состоянияВ= --- =0981"=Т 3,Г; - - ,2 10,60 что можно принять эа показатель напряженного состояния при растяжении образца.П р и м е р 2. Проводился атбалогичнопримеру 1, но сжимающее давление р = =22,18 кг/мм, равномерно распределенноегсжимающее усилие 9 = 22,18 кгlмм, крутягщий момент составил М = 32 кг. После измерений угол р = 2841, длина эоны .деформации= 0,67 мм,Деформация растяжения670,880 0 00234,2 Находится в пределах упругой области, поэтому гт, =г Е= 0,00268 2100 .- =7,242 кг/мм . Касательные напряжения25 т 2г - 6,99 кг/мм2 М 232 10ла т 3,14 54 1Величина среднего гидростатического давления о --- 2,414 кг/мм .02 7,2423 310 Т= ЯРД 4. 2 = 27,242 +6,996 /б= 8,145 кг/мм, Р = -Г ------ 0,296, т. е,г о 2,4148,145близкое к "чистому" сдвигу,П р и м е р 3, Проводился аналогично примеру 1, но сжимающее давлениер = 4 кг/мм было меньше равномернораспределенного сжимающего усилия 9 == 7,39 кг/мм, в результате происходило220смятие стенок трубы,П р и м е р 4. Проводился аналогичнопримеру 1, но сжимающее давление р ==7,39 кг/мм было больше равномерно25 распределенного сжимающего усилия 9 =2= 4 кг/мм, в результате происходило выпу 2чивание трубы под действием внутреннегодавления,Таким образом, изменяя величинусжимающих и крутящего усилий, создаютразличные схемы напряженно - деформированного состояния, что обеспечивает расширение информативности способа,Формула изобретенияСпособ испытания трубчатых образцов,по которому образец перед испытанием заполняют средой и нагружают скручиваю щимусилием, отличающийся тем,что,с целью расширения информативности путем обеспечения возможности создания различных схем напряженно - деформированного состояния, в качестве среды ис пользуют полиуретан, перед скручиваниемобразца прикладывают к полиуретану сжимающую нагрузку в направлении оси образца и одновременно к наружной боковой поверхности образца прикладывают равномерно распределенное радиальное сжимающее усилие, равное по величине усилиЮ, приложенному к полиуретану, которые МВ.держивают в процессе испытания,1645880 г.1 цииосе деовации Фиг Редак оставитель М. Матюшинхред М.Моргентал Корректор М. Шаро. Ходакова Заказ 1552 Тираж 400 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям113035, Москва, Ж, Раушская наб 4/5 КНТ СС изводственно-издательский комбинат "Патент", г, Ужгород. ул,Гагарина, 1 О
