Торцовое уплотнение вращающегося вала аппарата

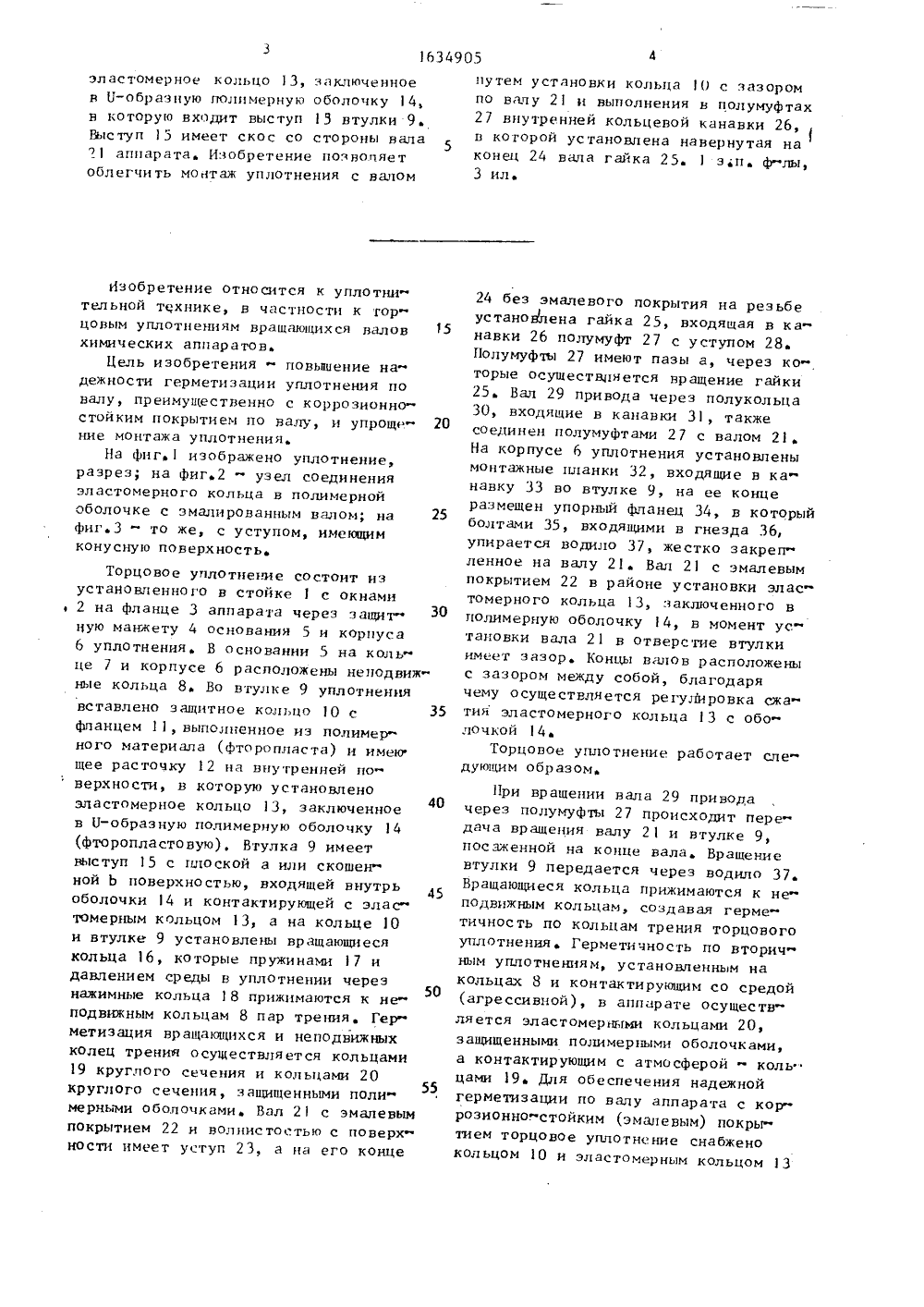

1634905 15 20 25 эластомерное кольцо3, заключенное в Б-образную полимерную оболочку 14, в которую входит выступ 15 втулки 9Выступ 15 имеет скос со стороны вала 21 аппарата, Изобретение позвопяет облегчить монтаж уплотнения с валом Изобретение относится к уплотнительной технике, в частности к горцовым уплотнениям вращающихся валовхимич е ских апп ар а то в.Цель изобретения повышение надежности герметизации уплотнения повалу, преимущественно с коррозионностойким покрытием по валу, и упрощение монтажа уплотнения,На фиг изображено уплотнение,разрез; на фиг 2 - узел соединенияэластомерного кольца в полимернойоболочке с эмалированным валом; нафиг.3 - то же, с уступом, имеющимконусную поверхность,Торцовое уплотнение состоит из устаНовленного в стойкес окнами2 на фланце 3 аппарата через защитиую макету 4 основания 5 и корпуса б уплотненияВ основании 5 на кольце 7 и корпусе 6 расположены неподвижные кольца 8, Во втулке 9 уплотнениявставлено защитное кольцо0 с 35фпанцем 11, выполненное из полимеркого материала (фторопласта) и имею щее расточку 12 на внутренней поверхности, в которую установлено40 эластомерное кольцо 13, заключенное в У-образную полимерную оболочку 14 (фторопластовую), Втулка 9 имеет выступ 15 с плоской а или скошенной Ь поверхностью, входящей внутрь оболочки 14 и контактирующей с эластомерным кольцом 13, а на кольце 10 и втулке 9 установлены вращающиеся кольца 16, которые пружинами 17 и давлением среды в уплотнении через50 нажимные кольца 18 прижимаются к неподвижным кольцам 8 пар тренияГерметизация вращающихся и неподвижных колец трения осуществляется кольцами19 круглого сечения и кольцами 2055 круглого сечения, защищенными полимерными оболочкамиВал 21 с эмалевым покрытием 22 и волнистостью с поверх ности имеет уступ 23, а на его конце путем установки кольца 0 с зазором по валу 2 и выполнения в полумуфтах 27 внутренней кольцевой канавки 26, в когорой установлена навернутая на конец 24 вала гайка 251 зпф-лы, 3 ил. 24 без эмалевого покрытия на резьбеустановлена гайка 25, входяц 1 ая в канавки 26 полумуфт 27 с уступом 28Полумуфты 27 имеют пазы а, через которые осуществляется вращение гайки25Вал 29 привода через полукольца30, входящие в канавки 31, такжесоединен полумуфтами 27 с валом 21На корпусе б уплотнения установленымонтажные планки 32, входящие в канавку 33 во втулке 9, на ее концеразмещен упорный фланец 34, в которыйболтами 35, входящими в гнезда 36,упирается водило 37, жестко закрепленное на валу 21 Вал 21 с эмалевымпокрытием 22 в районе установки эластомерного кольца 13, заключенного вполимерную оболочку 14, в момент установки вала 21 в отверстие втулкиимеет зазор, Концы валов расположеныс зазором между собой, благодарячему осуществляется регулировка сжатия эластомерного кольца 13 с оболочкой 14Торцовое уплотнение работает следующим образом,При вр ащении в ал а 29 при вода через полумуфты 27 происходит передача вращения валу 21 и втулке 9, посаженной на конце вала, Вращениевтулки 9 передается через водило 37Вращающиеся кольца прижимаются к неподвижным кольцам, создавая герметичность по кольцам трения торцового уплотненияГерметичность по вторич ным уплотнениям, установленным на кольцах Я и контактирующим со средой (агрессивной), в аппарате осуществляется эластомерными кольцами 20, защищенными полимерными оболочками, а контактирующим с атмосферой - коль" цами 19, Для обеспечения надежной герметизации по валу аппарата с коррозионно. стойким (эмалевым) покрытием торцовое уплотнение снабженокольцом 10 и эластомерным кольцом 13.нпл едактор Заказ 743 Тираж 448ВНИИПИ Государственного комитета по изобрет113035, Москва, И, Гаушс пи КНТ С иям и открьгг я наб., д, 4 м 3Производственно-издательский комбинатПатент", г. Ужгород, ул. Гагарин 16 в оболочке 14, Ирижатие эластомерного кольца 13 осуществляется подняти ем вала 21 через окно 2 в стойке 1 путем жесткой установки монтажной ппанки 32 на корпусе 6 с введением ее в кольцевую канавку 33 втулки 9Вворачивая болты 35, расположенные в водиле 37, осуществляют подъем вала 21, который своим уступом 23 деформирует и прижимает фланец 11 кольца 10При пуске в работу уплочнения монтажную планку 32 снимают, Благодаря установке вала в отверстии втулки 9 уплотнения в районе сопряжения кольца 13 с оболочкой 14 осуществляется легкий монтаж уплотнения с валом, Для лучшего прижатия кольца 13 к валу 21 выступ 15 втулки 9 имеет конусную поверхность, обращенную в сторону эластомерного кольца Для обеспечения прижатия эластомерного кольца 13 к валу имеется зазор в между торцовыми поверхностями кольца 10 и втулки 9, а также зазор Ь между концами валов, Благодаря отсутствию при монтаже осевого перемещения оболочки 14 по валу 21 исключается разрыв оболочки и обеспечива-, етоя воэможность многократного нс 34905пользования эластом,.рного кольца 13с оболочкой 14 в уплотнении.Формул а из об оетенияТорцовое уплотнение врлщакщегосявала аппарата, содержащее пары трения, втулку уплотнения с выступом икольцо из полимерного материала сэластомерным кольцом в оболочкеотличающееся тем, что,с целью повышения надежности герметизации уплотнения по валу, преимущественно с коррозионно стойким покрытием по валу, и упрощения монтажауплотнения, кольцо из полимерногоматериала выполнено с фланцем ирасточкой на внутренней поверхности,в которой установлено эластомерноекольцо, заключенное в 0-образную полимерную оболочку, а на валу аппарата выполнен уступ, контактирующийс фпанцем кольца из полимерного материала, при этом выступ втулки уплотнения расположен внутри 0-образной оболочки2Уплотнение по п,1, о т л ич а ю щ е е с я тем, что выступвтулки уплотнения выполнен со скосом, обращенным в сторону эласто мерного кольца
