Узел крепления щеткодержателя на статоре электрической машины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1631642
Авторы: Глущенко, Карпенко, Киселев, Тульчинская
Текст

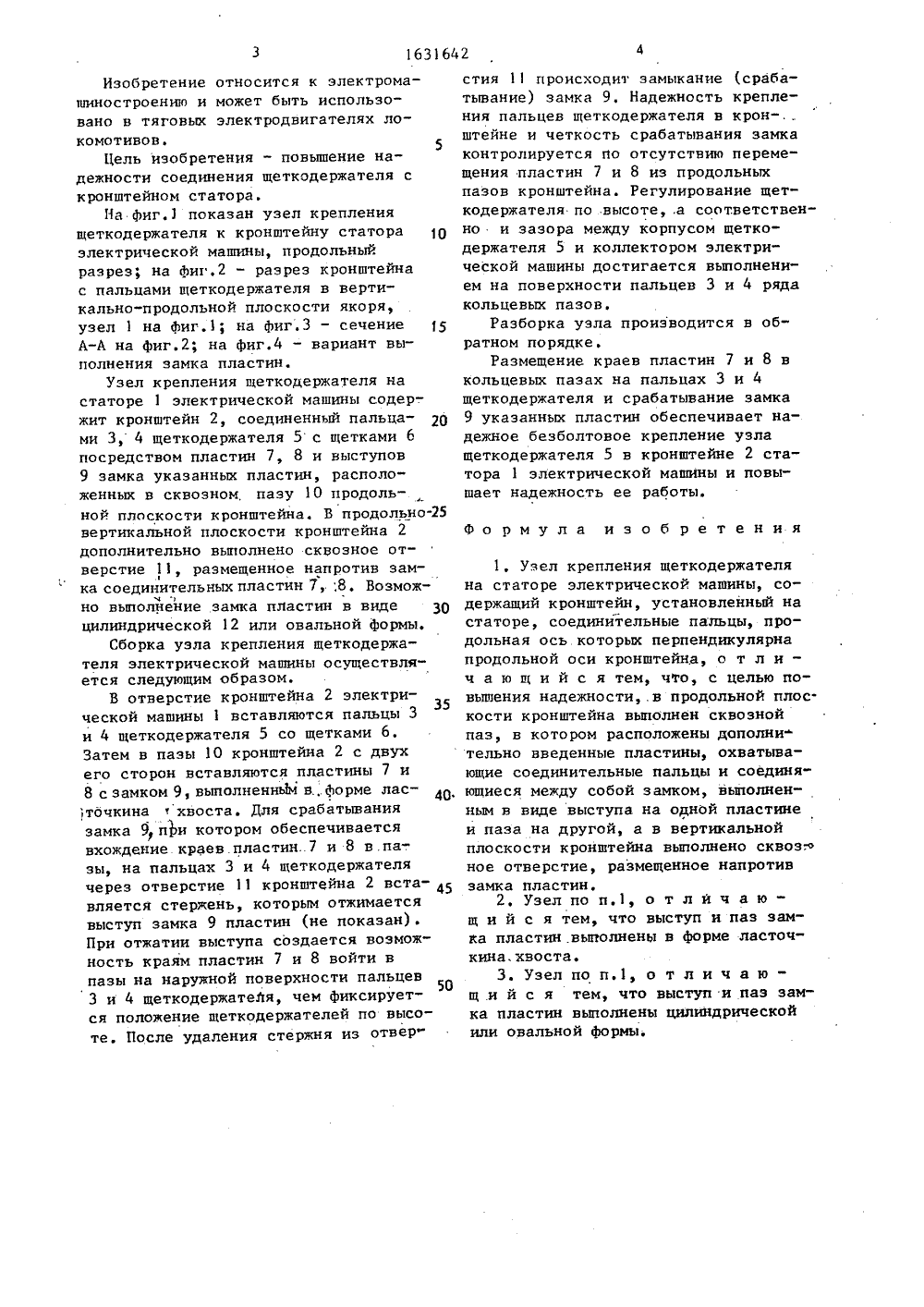

Изобретение относится к электромашиностроению и может быть использовано в тяговых электродвигателях локомотивов.5Цель изобретения - повышение надежности соединения щеткодержателя скронштейном статора.На фиг.1 показан узел креплениящеткодержателя к кронштейну статора 10электрической машины, продольныйразрез; на фиг,2 - разрез кронштейнас пальцами щеткодержателя в вертикально-продольной плоскости якоря,узел 1 на фиг,1; на фиг,3 - сечение 15А-А на фиг.2; на фиг,4 - вариант выполнения замка пластин,Узел крепления щеткодержателя настаторе 1 электрической машины содер-.жит кронштейн 2, соединенный пальцами 3, 4 щеткодержателя 5 с щетками 6посредством пластин 7, 8 и выступов9 замка указанных пластин, расположенных в сквозном, пазу 10 продольной плоскости кронштейна. В продольно вертикальной плоскости кронштейна 2дополнительно выполнено сквозное отверстие 11, размещенное напротив замка соединительных пластин 78. Возможчно выполнение замка пластин в видецилиндрической 12 или овальной формы.Сборка узла крепления щеткодержателя электрической машины осуществляется следующим образом.В отверстие кронштейна 2 электрической машины 1 вставляются пальцы 3и 4 щеткодержателя 5 со щетками 6,Затем в пазы 10 кронштейна 2 с двухего сторон вставляются пластины 7 и8 с замком 9, выполненным в, форме ласуточкинахвоста. Для срабатываниязамка 9 при котором обеспечиваетсявхождение краев. пластин 7 и 8 в.па-.зы, на пальцах 3 и 4 щеткодержателячерез отверстие 11 кронштейна 2 вставляется стержень, которым отжимаетсявыступ замка 9 пластин (не показан).При отжатии выступа создается возможность краям пластин 7 и 8 войти впазы на наружной поверхности пальцев3 и 4 щеткодержатейя, чем фиксируется положение щеткодержателей по высоте, После удаления стержня из отвер стия 11 происходит замыкание (срабатывание) замка 9. Надежность крепления пальцев щеткодержателя в крон-. штейне и четкость срабатывания замка контролируется по отсутствию перемещения пластин 7 и 8 из продольных пазов кронштейна. Регулирование щеткодержателя по высотеа соответственно и зазора между корпусом щеткодержателя 5 и коллектором электрической машины достигается выполнением на поверхности пальцев 3 и 4 ряда кольцевых пазов.Разборка узла производится в обратном порядке.Размещение краев пластин 7 и 8 в кольцевых пазах на пальцах 3 и 4 щеткодержателя и срабатывание замка 9 указанных пластин обеспечивает надежное безболтовое крепление узла щеткодержателя 5 в кронштейне 2 статора 1 электрической машины и повышает надежность ее работы,Формула изобретения1, Узел крепления щеткодержателя на статоре электрической машины, содержащий кронштейн, установленный на статоре, соединительные пальцы, продольная ось.которых перпендикулярна продольной оси кронштейна, о т л и - ч а ю щ и й с я тем, что, с целью повышения надежности,.в продольной плоскости кронштейна выполнен сквозной паз, в котором расположены дополни тельно введенные пластины, охватывающие соединительные пальцы и соединяющиеся между собой замком, выполненным в виде выступа на одной пластине и паза на другой, а в вертикальной плоскости кронштейна выполнено сквозно ное отверстие, размещенное напротив замка пластин,2. Узел по п.1, о т л и ч а ю - щ и й с я тем, что выступ и паз замка пластин выполнены в форме ласточкина, хвоста.3. Узел по п.1, о т л и ч а ю - щ и й с я тем, что выступ и паз замка пластин выполнены цилиндрической или овальной формы.1631642 Составитель В.Черноваедактор В.Ковтун Техред А,Кравчук Корректор И,Муска ираж 322 писно ГКНТ СССР соиэводственно-издательский комбинат ."Патент", г.Ужгород, ул. Гагарина, 101 Заказ 5ВНИИПИ Г сударственного комитета 113035, Москва,изобретениям и5 Раушская наб крытиям пд. 4/5
СмотретьЗаявка
4646506, 03.02.1989
ТАШКЕНТСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
КИСЕЛЕВ ВАЛЕНТИН ИВАНОВИЧ, ГЛУЩЕНКО АЛЕКСЕЙ ДАНИЛОВИЧ, КАРПЕНКО ВЛАДИМИР ВЛАДИСЛАВОВИЧ, ТУЛЬЧИНСКАЯ НИНА НИКОЛАЕВНА
МПК / Метки
МПК: H01R 39/40
Метки: крепления, статоре, узел, щеткодержателя, электрической
Опубликовано: 28.02.1991
Код ссылки
<a href="https://patents.su/3-1631642-uzel-krepleniya-shhetkoderzhatelya-na-statore-ehlektricheskojj-mashiny.html" target="_blank" rel="follow" title="База патентов СССР">Узел крепления щеткодержателя на статоре электрической машины</a>
