Счетчик

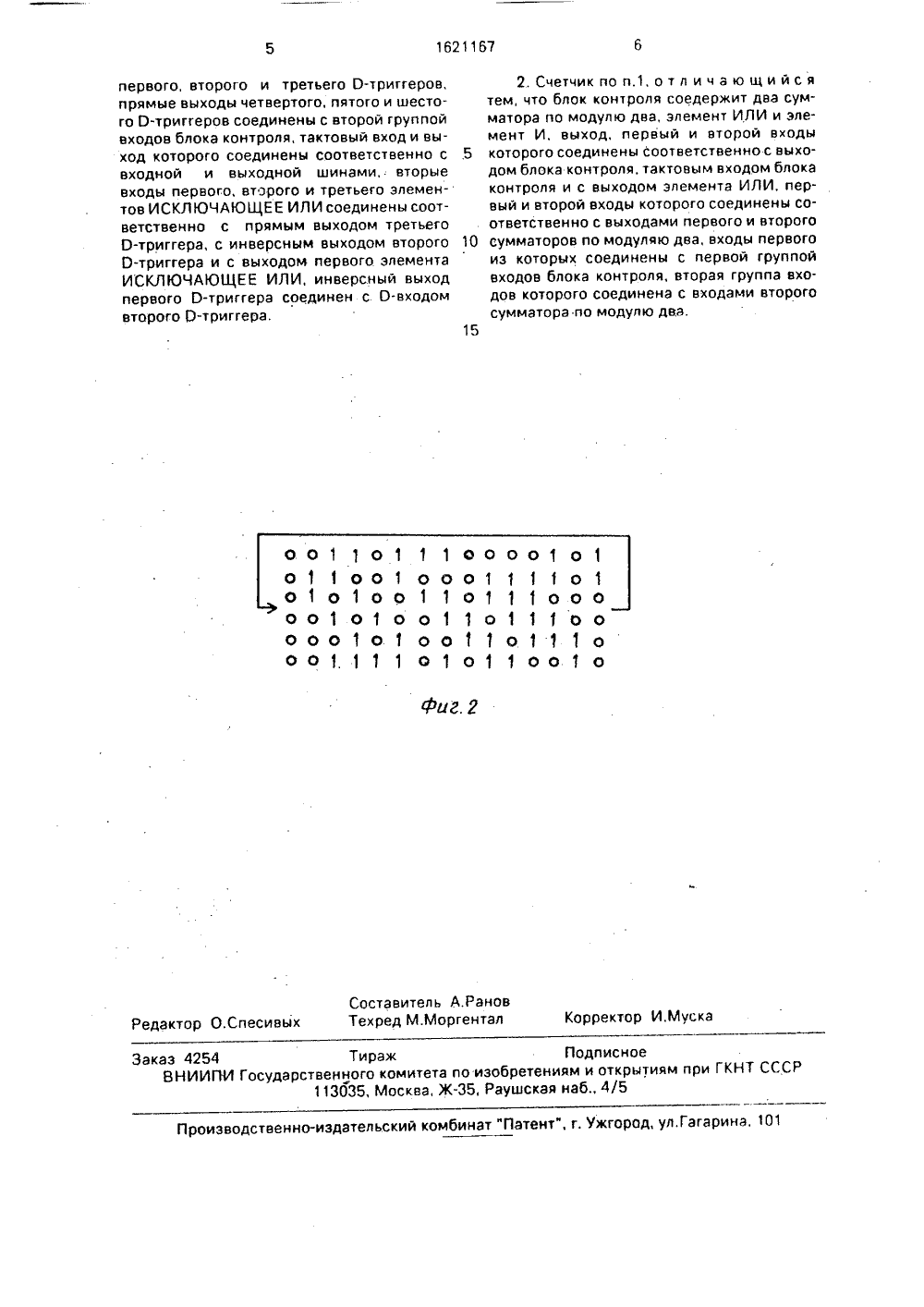

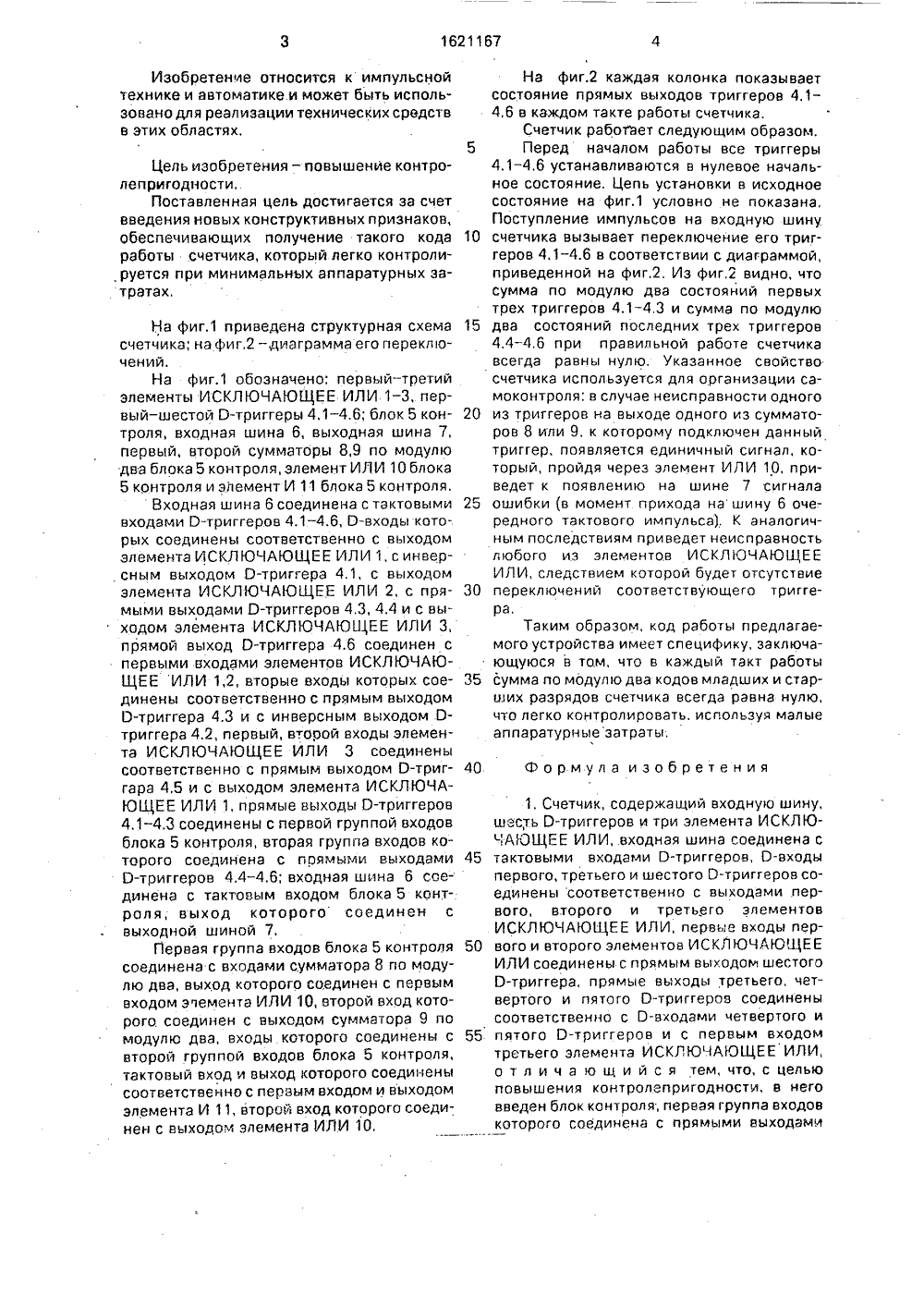

СОЮЗ СОВЕ СКИХСОЦИ АЛИСт,НЕ С КИРЕСПУБЛИК(19) 5 Н 03 К 21/ Е ИЗОБРЕТЕНИ ОПИС зовано для реализации технических средств в этих областях, Цель - повышение контролепригодности - достигается за счет введения блока 5 контроля, содержащего сумматоры 8,9 по модулю два, элемент ИЛИ 10 и элемент И 11, и новых конструктивных связей. Счетчик также содержит элементы, ИСКЛЮЧАЮЩЕЕ ИЛИ 1 - 3, О-триггеры 4,1 - 4,6, входную шину 6 и выходную шину 7, Код работы счетчика специфичен тем, что в каждый такт работы сумма по модулю два кодов младших и старших разряДов всегда равна нулю, что позволяет легко контролировать работу сцетчика, используя малые аппаратурные затраты, 1 з.п.флы, 2 ил,изическии инязи с шумоподио и связь роэлектронныеМ,: Сов.рад.,к импульсной т быть испольГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТ10 15 20 25 30 40 45 50 Изобретение относится к импульсной технике и автоматике.и может быть использовано для реализации технических средств в этих областях. Цель изобретения - повышение контролепригодности.Поставленная цель достигается за счет введения новых конструктивных признаков, обеспечивающих получение такого кода работы счетчика, который легко контролируется при минимальных аппаратурных затратах,На фиг.1 приведена структурная схема счетчика; на фиг,2 - диаграмма его переключений.На фиг.1 обозначено: первый - третий элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 1 - 3, первый - шестой О-триггеры 4.1 - 4.6; блок 5 контроля, входная шина 6, выходная шина 7, первый, второй сумматоры 8,9 по модулю два блока 5 контроля, элемент ИЛИ 10 блока 5 контроля и элемент И 11 блока 5 контроля,Входная шина 6 соединена с тактовыми входами О-триггеров 4.1 - 4.6, О-входы которых соединены соответственно с выходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1, с инверсным выходом О-триггера 4.1, с выходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2, с прямыми выходами О-триггеров 4.3, 4,4 и с выходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 3, прямой выход О-триггера 4,6 соединен с первыми входами элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 1,2, вторые входы которых соединены соответственно с прямым выходом О-триггера 4,3 и с инверсным выходом О- триггера 4.2, первый, в.ооой входы элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 3 соединены соответственно с прямым выходом О-триггара 4,5 и с выходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1, прямые выходы О-триггеров 4.1 - 4.3 соединены с первой группой входов блока 5 контроля, вторая группа входов которого соединена с поямыми выходами О-триггеров 4,4 - 4,6; входная шина 6 соединена с тактовым входом блока 5 контроля, выход которого соединен с выходной шиной 7.Первая группа входов блока 5 контроля соединена с входами сумматора 8 по модулю два, выход которого соединен с первым входом элемента ИЛИ 10, второй вход которого соединен с выходом сумматора 9 по модулю два, входы которого соединены с второй группой входов блока 5 контроля, тактовый вход и выход которого соединены соответственно с первым входом и выходом элемента И 11, второй вход которого соединен с выходом элемента ИЛИ 10,На фиг,2 каждая колонка показывает состояние прямых выходов триггеров 4.1- 4,6 в каждом такте работы счетчика,Счетчик работает следующим образом.Перед началом работы все триггеры 4.1-4,6 устанавливаются в нулевое начальное состояние, Цепь установки в исходное состояние на фиг.1 условно не показана. Поступление импульсов на входную шину счетчика вызывает переключение его триггеров 4,1-4.6 в соответствии с диаграммой, приведенной на фиг.2, Из фиг,2 видно, что сумма по модулю два состояний первых трех триггеров 4.1-4,3 и сумма по модулю два состояний последних трех триггеров 4.4 - 4,6 при правильной работе счетчика всегда равны нулю. Указанное свойство счетчика используется для организации самоконтроля, в случае неисправности одного из триггеров на выходе одного из сумматоров 8 или 9, к которому подключен данный триггер, появляется единичный сигнал, который, пройдя через элемент ИЛИ 10, приведет к появлению на шине 7 сигнала ошибки (в момент прихода на шину 6 оче. - редного тактового импульса), К аналогичным последствиям приведет неисправность любого из элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, следствием которой будет отсутствие переключений соответствующего триггера,Таким образом, код работы предлагаемого устройства имеет специфику, заключающуюся в том, что в каждый такт работы сумма по модулю два кодов младших и старших разрядов счетчика всегда равна нулю,что легко контролировать, используя малыеаппаратурные затраты,Формула изобретения 1, Счетчик, содержащий входную шину, шесть О-триггеров и три элемента ИСКЛЮЧАЮЩЕЕ ИЛИ,.входная шина соединена с тактовыми входами О-триггеров, Р-входы первого, третьего и шестого 0-триггеров соединены соответственно с выходами первого, второго и третьею элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, первые входы первого и второго элементов ИСКЛЮЧАЮЩЕЕ ИЛИ соединены с прямым выходом шестого О-триггера, прямые выходы третьего, четвертого и пятого О-триггеров соединены соответственно с О-входами четвертого и пятого Р-триггеров и с первым входом третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, о т л и ч а ю щ и й с я тем, что, с целью повышения контролепригодности, в него введен блок контроля, первая группа входов которого соединена с прямыми выходамиФи оставитель А.Ран ехред М.Моргент орректор И.Муск Редактор О,Спесивы аказ 4254 Тираж ВНИИПИ Государственного комитета по и 113035, Москва, Ж, Подписноебретениям и открытушская наб., 4/5 при ГКНТ СССР роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 первого, второго и третьего О-триггеров, прямые выходы четвертого, пятого и шестого О-триггеров соединены с второй группой входов блока контроля, тактовый вход и выход которого соединены соответственно с входной и выходной шинами,. вторые входы первого, второго и третьего элементов ИСКЛЮЧАЮЩЕЕ ИЛИ соединены соответственно с прямым выходом третьего О-триггера, с инверсным выходом второго О-триггера и с выходом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, инверсный выход первого О-триггера соединен с О-входом второго О-триггера. 2. Счетчик по п 1, о т л и ч а ю щи йс ятем, что блок контроля соедержит два сумматора по модулю два, элемент ИЛИ и элемент И, выход, первый и второй входы .5 которого соединены соответственно с выходом блока контроля, тактовым входом блока контроля и с выходом элемента ИЛИ, первый и второй входы которого соединены соответственно с выходами первого и второго 10 сумматоров по модуляю два, входы первогоиз которых соединены с первой группой входов блока контроля, вторая группа входов которого соединена с входами второго сумматора по модулю два.15
