Дифференциально-трансформаторный датчик перемещений

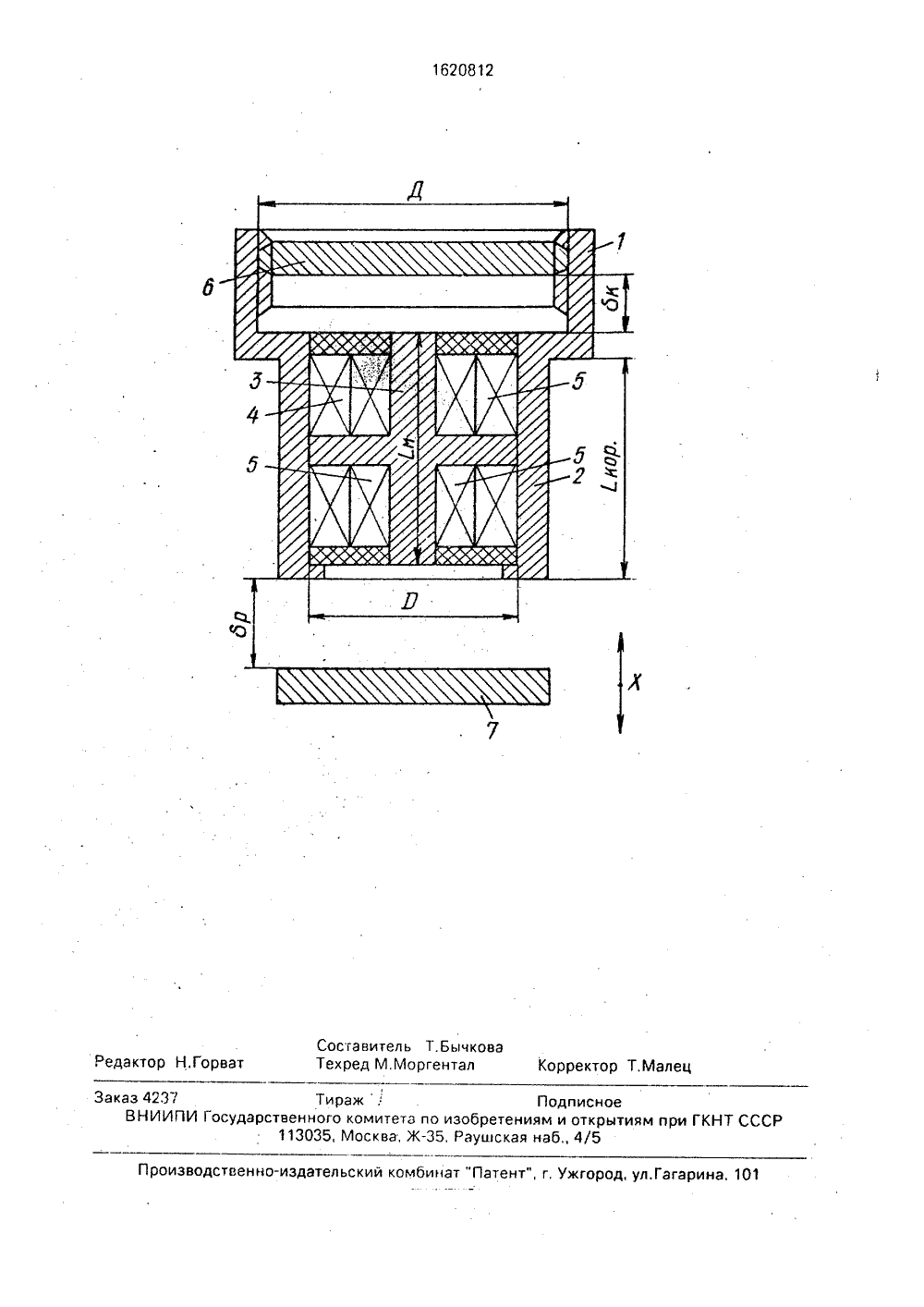

20812 СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 9) В 700 1)5 вьсГ ИСАНИЕ Я БР Е аль- ещеОСУДАРСТВЕННЫЙ КОМИТЕТ0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРй 1392339, кл. С 01 В 7/00, 1986.(57) Изобретение относится к измерительнойтехнике и имеет целью повышение точностидифференциально-трансформаторного датчика перемещений путем уменьшения температурной погрешности измерения за счетсоответствующего выбора конструктивныхразмеров, Датчик содержит ферромагнитный корпус, выполненный ступенчатым из Изобретение относится к измерительной технике и может быть использовано для измерения линейных перемещений или зазоров между двумя обьектами.Цель изобретения - повышение точности дифференциально-трансформаторного датчика перемещения путем уменьшения температурной погрешности измерения за счет выбора конструктивных размеров датчика.На чертеже изображен дифференци но-трансформаторный датчик перем ний, разрез,Датчик содержит ферромагнитный цилиндрический корпус, выполненный ступенчатым из двух частей 1 и 2 разного диаметра, внутри которого размещен магнитопровод 3. На центральном стержне магнитопровода размещены двухсекционная обмотка 4 возбуждения и двухсекционная измеридвух частей разного диаметра, внутри которого размещен магнитопровод, а также двухсекционная обмотка возбуждения и измерительная обмотка с дифференциальным соединением их секций. С противоположных торцов магнитопровода установлены симметрирующая пластина и якорь, отделенные от них зазорами. Якорь установлен с возможностью перемещения в направлении изменения зазора между ним и торцом магнитопровода, Осевая длина цилиндрической части корпуса со стороны якоря выпол- нена практически равной осевой длине центрального стержня магнитопровода, а диаметр корпуса со стороны компенсационной части датчика выбирается в соответствии с определенным математическим 2 возбуждением. 1 ил. тельная обмотка 5 с дифференциальным соединением их секций, которые образуют рабочую и компенсационную части датчика благодаря разделительной ферромагнитной перегородке магнитопровода 3, расположенной в плоскости поперечной магнитной симметрии датчика. Напротив одного из торцов магнитопровода датчика расположе на с зазором д симметрирующая пластина б, закрепленная неподвижно или с возможностью регулировки.зазора д в компенсационной части датчика и имеющая диаметр, равный внутреннему диаметру О корпуса датчика в этой его части 1. Со стороны противоположного торца в части 2 корпуса датчика размещен с зазором др ферромагнитный якорь 7, установленный с возможностью перемещения х в направлении изменения рабочего зазора др между ним и торцом магнитопровода 3. Осеваядлина цилиндрической части 2 корпуса со стороны якоря 7 выполнена практически равной осевой длине центрального стержня магнитопровода 3, а внутренний диаметр О части 1 корпуса со стороны симметрирую щей пластины 6 выбран из условия10 где О - внутренний диаметр части 2 корпу-, са со стороны якоря;дро - начальный рабочий зазор между торцом магнитопровода и якорем в точке, соответствую.цей балансу рабочей и ком пенсационной частей датчика;и ит магнитная проницаемость вакуума и магнитопровода соответственно,ДиФФеренциально-трансформаторный 20 датчик перемещений работает следующим образом.При перемещении подвижного якоря 7 относительно измерительной части датчика в направлении х происходит увеличение или 25 уменьшение рабочего зазора др, в то время как величина компенсационного зазора дк остается неизменной и равной др, . В результате этого изменяется величина магнитного потока, аследовательно, и ЭДС на секции измерительной обмотки 5 в рабочей части 2 корпуса.Благодаря указанному выбору соотношения размеров частей 1 и 2 корпуса в рабочей и компенсационной частях, датчика обеспечивается значительное уменьшение температурной погрешности измерения за счет уменьшения влияния как геометрической, так и электромагнитной несимметрии40 рабочей и компенсационной частей датчика.Формула изобретенияДифференциально-трансформаторный датчик перемещений, содержащий цилиндрический ферромагнитный корпус, выполненный ступенчатым из двух частей разного диаметра, расположенный внутри него магнитопровод с центральным стержнем, размещенные на нем обмотку возбуждения и измерительную обмотку, секции каждой из которых соединены дифференциально, и расположенные с зазором напротив противоположных торцов магнитопровода симметрирующую пластину, имеющую диаметр, равный внутреннему диаметру корпуса в обращенной к ней части, и якорь, установленный с возможностью перемещения в направлении изменения зазора между ним и вторым торцом магнитопровода, о т л и ч а ю щ и й с я тем, что, с целью повышения точности путем снижения температурной погрешности. осевая длина цилиндрической части корпуса со стороны якоря выполнена практически равной осевой длине центрального стержня магнитопровода, а внутренний диаметр О части корпуса со стороны симметрирующей пластины выбран из условияО = Оо+2огде О - внутренний диаметр части корпуса со стороны якоря;др - начальный рабочий зазор между торцом магнитопровода и якорем;р р - магнитная проницаемость вакуума и магнитопровода соответственно,1620812 Составитель Т.Бычковактор Н,Горват Техред М,Моргентал Коррек лец тиям при ГКНТ СССР оизводственно-изда аказ 4237 ВНИИПИ Госуда Тираж . Подпис венного комитета по изобретениям и отк 113035, Москва, Ж, Раушская наб 4/5 ьский комбинат "Патент", г, Ужгород, ул.Гагарина
