Устройство для ранговой идентификации аналоговых сигналов

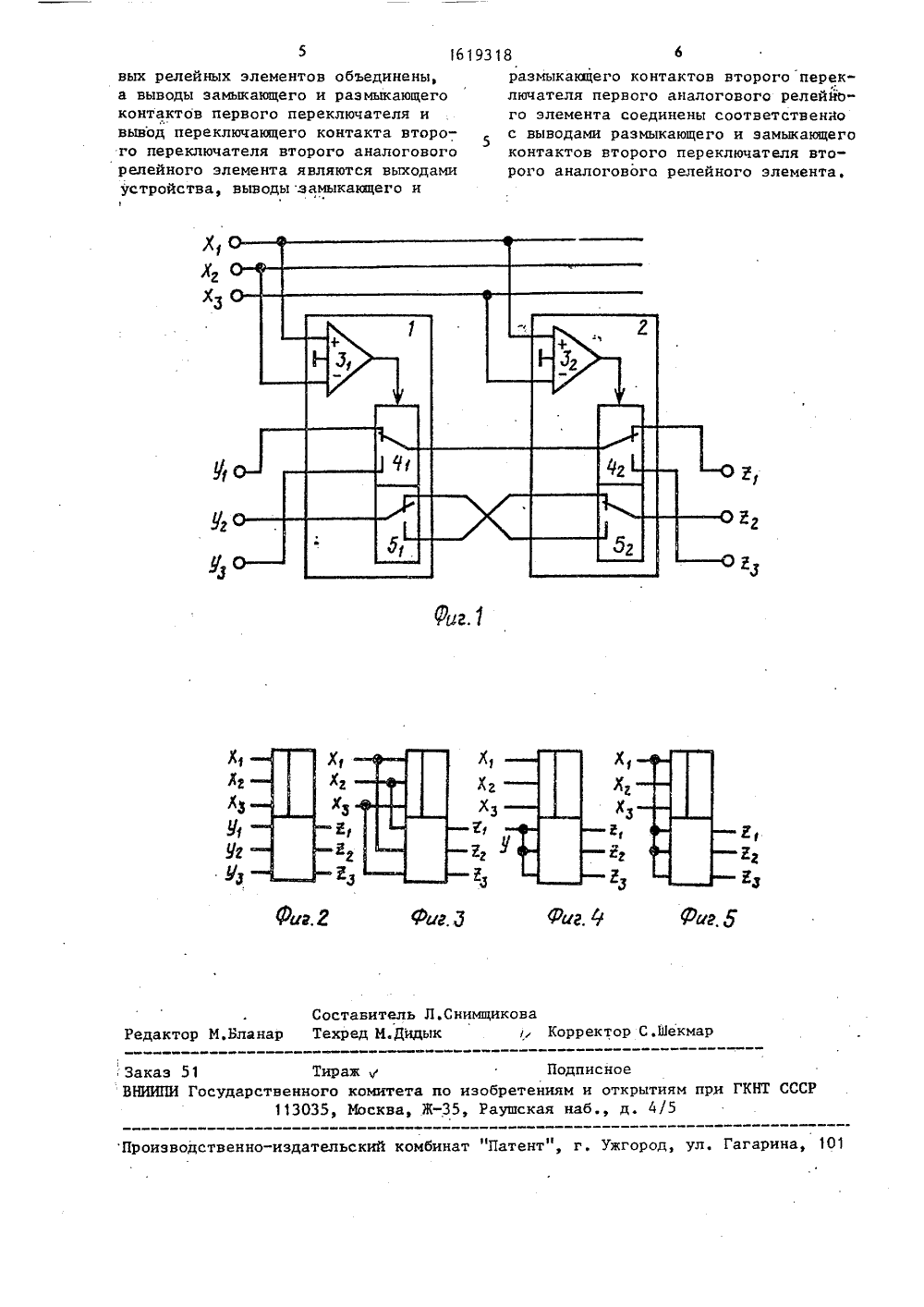

5 10 15 20 25 30 40 45 50 55 жение устройства; на фиг.З - схемавключения устройства при его работев режиме выделения одного из управляющих сигналов по ранговому признакуодного из этих сигналов; на фиг.4 -схема включения устройства при егоработе в демультиплексорном режиме;на фиг.5 - схема включения устройствапри его работе в качестве распределителя управляющего сигнала, по ранговому признаку которого осуществляетсяпереключение каналов.Устройство содержит первый 1 ивторой 2 аналоговые релейные элементы, каждый из которых состоит из компаратора 3 первого 4 и второго 5переключателей (=1,2) . Выход компаратора 3, соединен. с управляющимивходами первого 4, и второго 5, пе-реключателей, Если напряжение хподанное на первый вход компаратора3 больше напряжения на его второмвходе, то все переключатели находятсяв верхнем (фиг,1) положении, еслинапряжение х, меньше напряжения навтором входе компаратора, то переключатели находятся в нижнем(фиг.1)положении,На управляющие входы подаются напряжения х, х , х , на информационныевходы подаются сигналы у, у у,Коммутация каналов осуществляетсяпо ранговому признаку сигнала, поданного на первый управляющий вход устройства (фиг.1, х ) .Выходные напряжения устройства-х) 1(х-х )Д;Е =у 1(х -х )1(х -х )В3 г 1 3 ( фт.е.Е =у, Е=Е=О при х,=шах(х,х,х );- у 2Е 1=ЕЗ=О при х =шей(хха,х)1Е=у, Е,=Е=О при х =шип(х,х,х).Здесь 1(х) =1 при х) О, 1(х) =Опри х(О есть единичная функция.Отсюда следует, что при х) х 1 хили х ) х х выходное напряжениеотлично от нуля только на первомвыходе (Е =у ), т,е, первый,информационный вход соединен с первым выходом устройства.При х( хс хили х) х 1 хувыходное напряжение отлично от нулятолько на втором выходе (Е=у),т,е, второй информационный вход соединен с вторым выходом.При х( х с х или х( ххвыходное напряжение отлично от нуля только на третьем выходе коммутатора (Е=ув), т.е, третий информационный вход соединен с третьим выходом.Устройство в зависимости от заданной комбинации соединений его входов воспроизводит ряд других функций, В частности, при соединении входов в соответствии с фиг,З воспроизводится операция выделения одного из управляющих сигналов по ранговому признаку первого управляющего сигнала х. При включении входов в соответствии с фиг.4 воспроизводится операция трех- адресного демультиплексирования (распределения) сигнала у по ранговому признаку управляющего напряжения х (по признаку является ли напряжение х максимальным, медианным или минимальным в группе напряжений х х, х). При включении в соответствии с фиг.5 устройство является распределением напряжения хпо его ранговом признаку.формула из о бретенияУстройство для ранговой идентификации аналоговых сигналов, содержащее первый и второй аналоговые релейные элементы, каждый из которых содержит компаратор, гервый и второй переключатели, управляющие входы которыхсоединены с выходом компаратора,пе ве вх пер ь оды компараторов рвогои второго аналоговых релейных элементов соединены с первым управляющим входом устройства, а их вторые входы - с вторым и третьим управляющимивходами устройства, вывод замыкающего контакта первого переключателя первого аналогового релейного элемента подключен к первому информационному входу устроиства, о т л и ч а ю - щ е е с я тем, что, с целью упрощения устройства, вывод размыкающего контакта первого переключателя и вывод переключающего контакта второго. переключателя первого аналогового релейного элемента соединены соответственно с вторым и третьим информационными входами устройства, выводы переключающих контактов первых переключателей первого и второго аналого19318 Уг Риг,Фиг. Я ставитель Л.Снимщиковахред М.Дидык ь Корректор С,Шекма Влана едакт Заказ 51ВНИИПИ Госуд дписное и открытиям при ГКНТ ССС аб д. 4/5 Тиражвенного комитета по и 113035, Москва, .Ж,бретенияаушская роизводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 10 5 16 вых релейных элементов объединены, а выводы замыкающего и раэмыкающего контактов первого переключателя и вывод переключающего контакта второго переключателя второго аналогового релейного элемента являются выходами устройства, выводы замыкающего и ю Х Х Е размыкакщего контактов второго переключателя первого аналогового релеййо"го элемента соединены соответственнос выводами размыкающего и замыкающегоконтактов второго переключателя второго аналогового релейного элемента.
