Устройство ввода информации с кассетного магнитофона звукозаписи в цифровую вычислительную машину

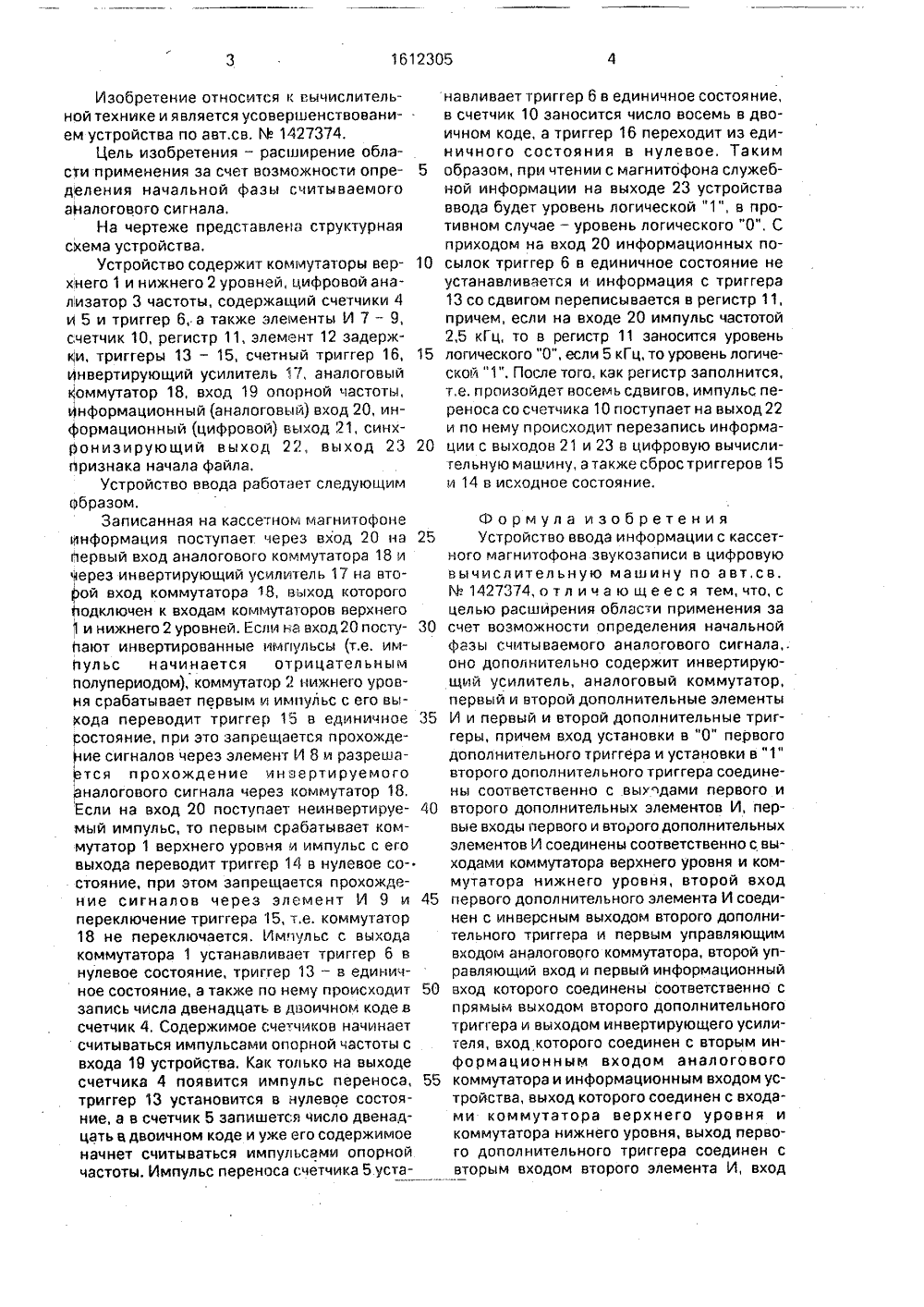

;А.Ропало ССР 87.ФОРМАЦИИ.НА ЗВУКО- ИСЛИТЕЛЬГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ(71) Институт проблем модэнергетике АН УССР(56) Авторское свидетельство СМ 1427374, кл, 6 06 Г 13/00, 19(54) УСТРОЙСТВО ВВОДА ИНС КАССЕТНОГО МАГНИТОФОЗАПИСИ В ЦИФРОВУЮ ВЫЧНУЮ МАШИНУ 1612305 А 2(57) Изобретение относится к вычислительной технике и является усовершенствованием устройства по авт.св. М 1427374, Цель изобретения - расширение области применения за счет воэможности определения начальной фазы считываемого аналогового сигнала, Устройство содержит коммутаторы верхнего 1 и нижнего 2 уровня, цифровой анализатор 3 частоты, три счетчика 4, 5, 10, четыре триггера 6, 13 - 15, три элемента И 7 - 9, счетный триггер 16, регистр 11, элемент 12 задержки, инвертирующий усилитель 17, аналоговый коммутатор 18. Цель достигается за счет фиксации в триггере 14 или 15 начальнойфазы входного аналогового сигнала. 1 ил.20 25 30 40 50 Изобретение относится к вычислительной технике и является усовершенствованием устройства по авт,св. М 1427374.Цель изобретения - расширение области применения за счет возможности определения начальной фазы считываемого аНалогового сигнала.На чертеже представлена структурная схема устройства.Устройство содержит коммутаторы верхнего 1 и нижнего 2 уровней, цифровой анализатор 3 частоты, содержащий счетчики 4 и 5 и триггер 6, а также элементы И 7 - 9, счетчик 10, регистр 11, элемент 12 задеркки, триггеры 13 - 15, счетнцй триггер 16, Инвертирующий усилитель ",7, аналоговый коммутатор 18, вход 19 опорной частоты, Информационный аналоговый) вход 20, информационный (цифровой) выход 21, синхронизирующий выход 22, выход 23 признака начала файла.Устройство ввода работает следующим Образом,Записанная на кассетном магнитофоне информация поступает. через вход 20 на Первый вход аналогового коммутатора 18 и Через инвертирующий усилитель 17 на втоой вход коммутатора 18, выход которого подключен к входам коммутаторов верхнего 1 и нижнего 2 уровней. Если на вход 20 поступают инвертированные импульсы т.е. имПульс начинается отрицательным полупериодом), коммутатор 2 нижнего уровня срабатцвает первым и импульс с его выхода переводит триггер 15 в единичное ростояние, при это запрещается прохождение сигналов через элемент И 8 и разрешаЕтся прохождение инвертируемого аналогового сигнала через коммутатор 18, Если на вход 20 поступает неинвертируемый импульс, то первым срабатывает коммутатор 1 верхнего уровня и импульс с его выхода переводит триггер 14 в нулевое состояние, при этом запрещается прохождение сигналов через элемент И 9 и переключение триггера 15, т,е. коммутатор 18 не переключается. Импульс с вьхода коммутатора 1 устанавливает триггер 6 в нулевое состояние, триггер 13 - в единичное состояние, а также по нему происходит запись числа двенадцать в двоичном коде в счетчик 4, Содержимое счетчиков начинает считываться импульсами опорной частоты с входа 19 устройства. Как только на выходе счетчика 4 появится импульс переноса, триггер 13 установится в нулевое состояние, а в счетчик 5 запишется число двенадцать а двоичном коде и уже его содержимое начнет считываться импульсами опорной частоты. Импульс переноса счетчика 5 устанавливает триггер 6 в единичное состояние, в счетчик 10 заносится число восемь в двоичном коде, а триггер 16 переходит иэ единичного состояния в нулевое, Таким образом, при чтении с магнитофона служебной информации на выходе 23 устройства ввода будет уровень логической "1", в противном случае - уровень логического "0", С приходом на вход 20 информационных посылок триггер 6 в единичное состояние не устанавливается и информация с триггера 13 со сдвигом переписывается в регистр 11, причем, если на входе 20 импульс частотой 2,5 кГц, то в регистр 11 заносится уровень логического "0", если 5 кГц, то уровень логической "1". После того, как регистр заполнится, т,е. произойдет восемь сдвигов, импульс переноса со счетчика 10 поступает на выход 22 и по нему происходит перезапись информации с выходов 21 и 23 в цифровую вычислительную машину, а также сброс триггеров 15 и 14 в исходное состояние,Формула изобретения Устройство ввода информации с кассетного магнитофона звукозаписи в цифровую вычислительную машину по авт,св. %1427374, отл ич а ю щеес я тем, что, с целью расширения области применения за счет возможности определения начальной фазы считываемого аналогового сигнала,. оно дополнительно содержит инвертирующий усилитель, аналоговый коммутатор, первый и второй дополнительные элементы И и первый и второй дополнительнце триггеры, причем вход установки в "0" первого дополнительного триггера и установки в "1" второго дополнительного триггера соединены соответственно с вьюдами первого и второго дополнительных элементов И, первце входы первого и второго дополнительных элементов И соединены соответственно с выходами коммутатора верхнего уровня и коммутатора нижнего уровня, второй вход первого дополнительного элемента И соединен с инверсным выходом второго дополнительного триггера и первым управляющим входом аналогового коммутатора, второй управляющий вход и первый информационный вход которого соединенц соответственно с прямым выходом второго дополнительного триггера и выходом инвертирующего усилителя, вход которого соединен с вторым информационным входом аналогового коммутатора и информационным входом устройства, выход которого соединен с входами коммутатора верхнего уровня и коммутатора нижнего уровня, выход первого дополнительного триггера соединен с вторым входом второго элемента И, вход1612305 Составитель А.АфанасьевРедактор Н.Лазаренко Техред М.Моргонтал Корректор А.Обручар Заказ 3831 Тираж 568 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 установки в "1" первого дополнительного триггера и вход установки в "0" второго дополнительного триггера соединены с выходом счетчика,
