161036

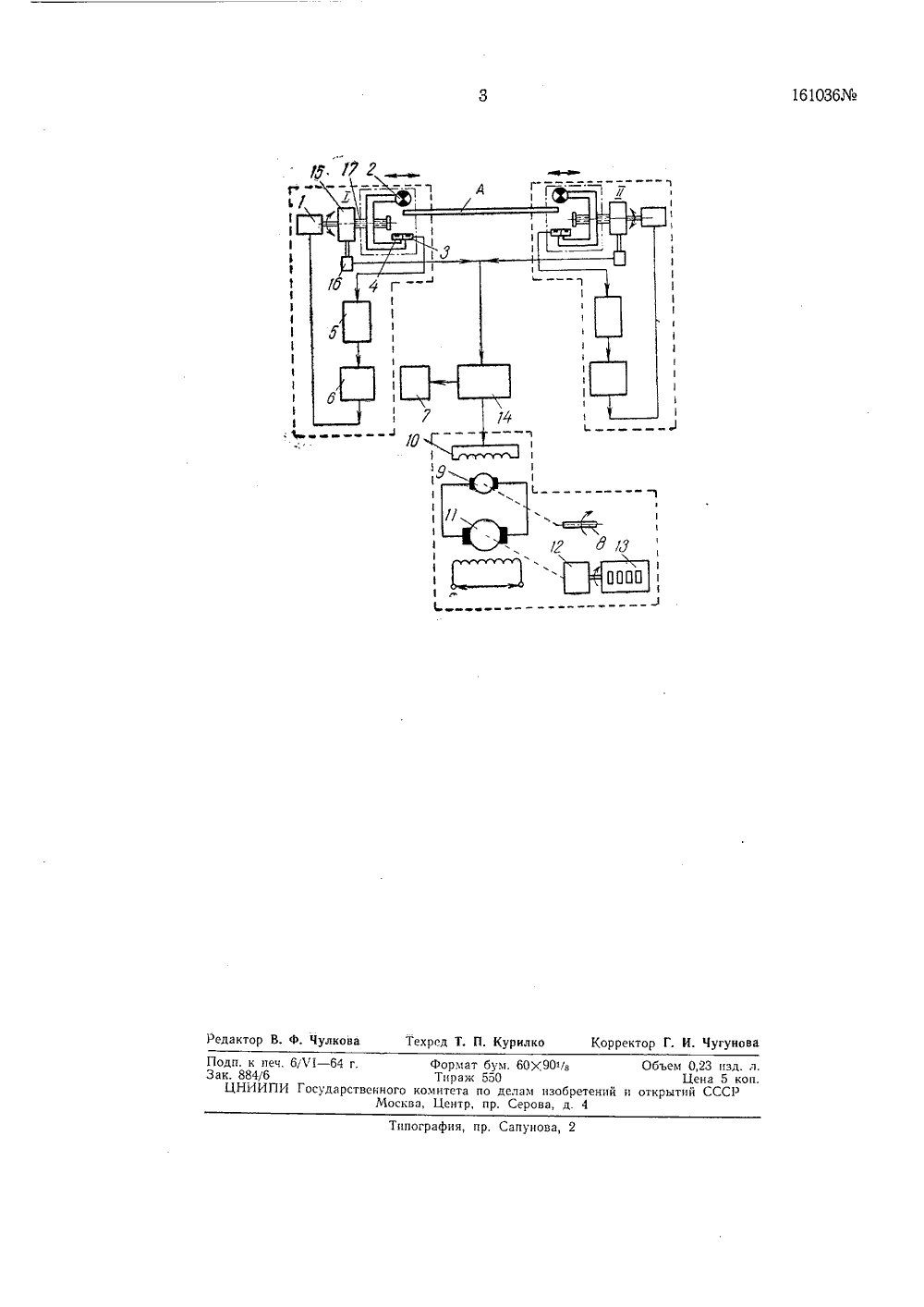

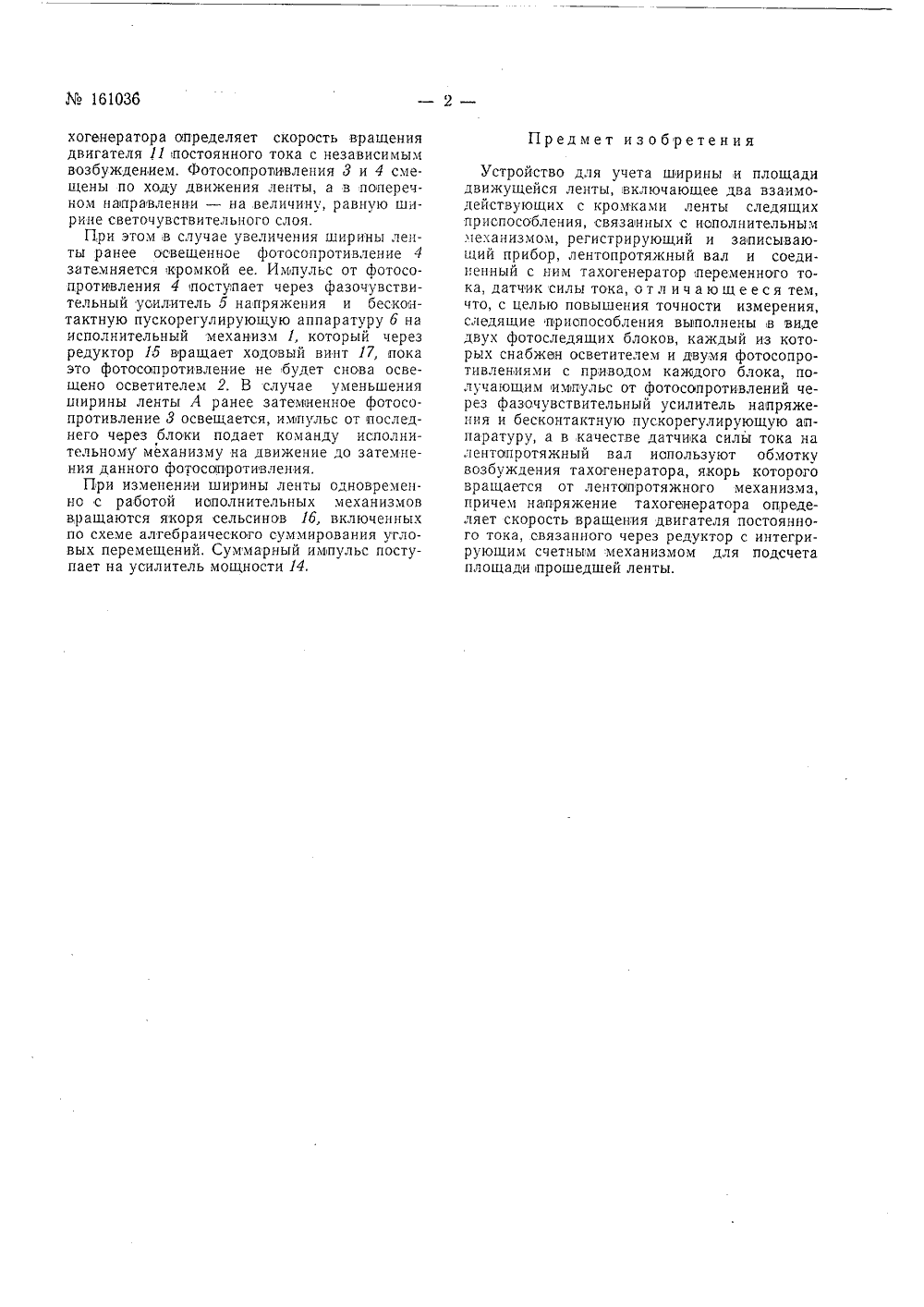

Подписная группа237 В. И. Сахиенко, В. В. Кузнецов и Р, М. Беккер УСТРОЙСТВО ДЛЯ УЧЕТА ШИРИНЫ И ПЛОЩАДИ ДВИЖУЩЕЙСЯ ЛЕНТЫИзвестно устройство для учета ширины и площади движущейся ленты, включающее два взаимодействующих с кромками ленты следящих приспособления, связанных с исполнительным механизмом, регистрирующий и записывающий прибор, лентопротяжный вал и соединенный с ним тахогенератор переменного тока, датчик силы тока.Предлагаемое устройство повышает точность измерения.Оно отличается от известных тем, что следящие приспособления выполнены в виде двух фотоследящих блоков, каждый из которых снабжен осветителем и двумя фотосопротивлениями с приводом каждого блока, получающим импульс от фотосопротивлений через фазочувствительный усилитель напряжения и оесконтактную пускорегулирующую аппаратуру. В качестве датчика силы тока на лентопротяжный вал используют обмотку возбуждения тахогенератора, якорь которого вращается от лентопротяжного механизма. Причем напряжение тахогенератора определяет скорость вращения двигателя постоянного тока, связанного через редуктор с интегрирующим счетным механизмом для подсчета площади прошедшей ленты.На чертеже показана схема предлагаемого устройства. Устройство включает связанные с исполнительным механизмом 1 два следящих приспособления, которые выполнены в виде двух фотоследящих блоков 1 и П, каждый из которых снабжен осветителем 2 и двумя фотосопротивлениями 3 и 4, с приводом каждого блока, получающим импульс от фотосопротивлений через фазочувствительный усилитель 5 напряжения и бесконтактную пускорегулирующую аппаратуру 6; регистрирующий и записывающий прибор 7; лентопротяжный вал 8 и соединенный с ним тахогенератор 9 переменного тока; в качестве датчика силы тока используют обмотку возбуждения 10 тахогенератора 9, якорь которого связан с лентопротяжным механизмом, Причем двигатель 11 постоянного тока связан через редуктор 12 с интегрирующим счетным механизмом И для подсчета площади прошедшей ленты А. Имеются усилитель мощности 14, связанные с исполнительным механизмом редуктор 15, сельсин 16 и ходовый винт 17.Работает устройство следующим, образом.Учитывается ширина и площадь движущейся ленты А при поступлении импульсов от исполнительных механизмов 1 через усилитель мощности 14 в регистрирующий и записывающий прибор 7 и обмотку возбуждения 10 тахогенератора 9. Напряжение на выходе тахогенератора определяет скорость вращения двигателя 11 постоянного тока с независимым возбуждением, Фотосопротивления 3 и 4 смещены по ходу движения ленты, а в поперечном направлении - на величину, равную ширине светочувствительного слоя.При этом в случае увеличения ширины ленты ранее освещенное фотосопротивление 4 затемняется кромкой ее. Импульс от фотосопротивления 4 поступает через фазочувствительный усилитель 5 напряжения и бесконтактную пускорегулирующую аппаратуру б на исполнительный механизм 1, который через редуктор 15 вращает ходовый винт 17, пока это фотосопротивление не будет снова освещено осветителем 2. В случае уменьшения ширины ленты А ранее затемненное фотосопротивление 3 освещается, импульс от последнего через блоки подает команду исполнительному механизму на движение до затемнения данного фотосапротивления.При изменении ширины ленты одновременно с работой исполнительных механизмов вращаются якоря сельсинов 1 б, включенных по схеме алгебраического суммирования угловых перемещений. Суммарный импульс поступает на усилитель мощности 14. Предмет из об ретен и я Устройство для учета ширины и площади движущейся ленты, включающее два взаимодействующих с кромками ленты следящих приспособления, связанных с исполнительным механизмом, регистрирующий и записывающий прибор, лентопротяжный вал и соединенный с ним тахогенератор переменного тока, датчик силы тока, о т л и ч а ю щ е е ся тем, что, с целью повышения точности измерения, следящие приспособления выполнены в виде двух фотоследящих блоков, каждый из которых снабжен осветителем и двумя фотосопротивлениями с приводом каждого блока, получающим импульс от фотосопротивлений через фазочувствительный усилитель напряжения и бесконтактную пускорегулирующую анпаратуру, а в качестве датчика силы тока на лентопротяжный вал используют обмотку возбуждения тахогенератора, якорь которого вращается от лентопротяжного механизма, причем напряжение тахогенератора определяет скорость вращения двигателя постоянного тока, связанного через редуктор с интегрирующим счетным механизмом для подсчета площадки прошедшей ленты.. Чулков хрсд Т. П. Курнлко Корректор Г. И. Чугунов 60 У 90/в Объем 0,23 изд. л Цена 5 коп лам изобретений и открытий СССР Серова, д. 4
