Разбрасывающее приспособление распределителя сыпучих материалов

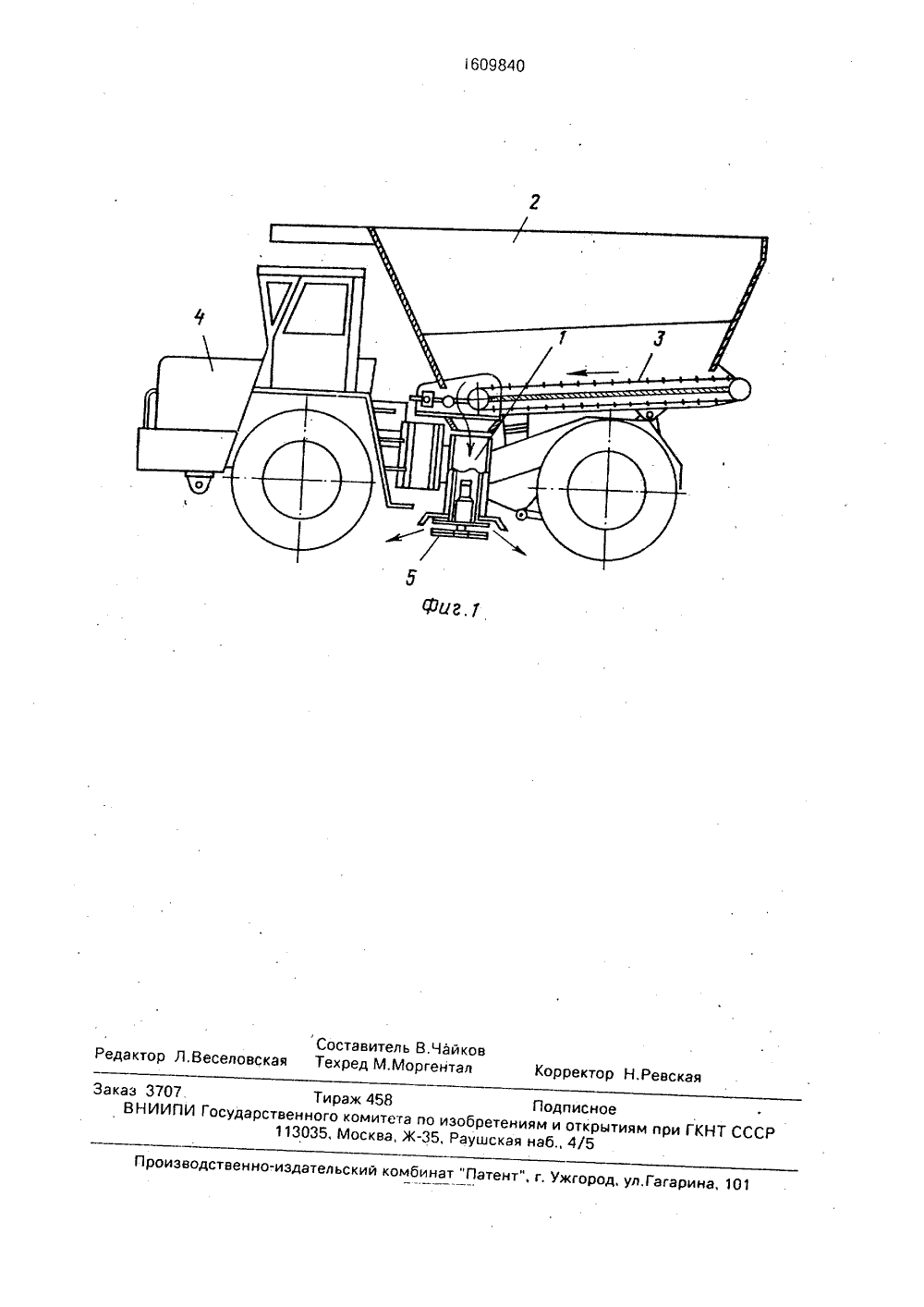

)5 Е 01 С 9/ ПИСАНИЕ ИЗОБРЕТЕН структо анспор СОБЛЕ- Х МАТЕГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Центральное проектно-конское и технологическое бюро тчерной металлургии(54) РАЗБРАСЫВАЮЩЕЕ ПРИСПНИЕ РАСПРЕДЕЛИТЕЛЯ СЫПУЧРИАЛОВ(57) Изобретение относится к области содержания проезжей части автомобильных дорог в зимнее время и позволяет повысить производительность за счет настройки на оптимальный режим работы. Это достигается тем, что в разбрасывающем приспособлении распределителя сы пучих материалов нап ра вля ющий трубопровод снабжен установленными на нем посредством горизонтальной оси 8 качания коромыслом 7, Коромысло 7 имеет регулятор угла наклона и соединено нижней частью с приводным дисковым метателем 5, Ось вала метателя 5 расположена перпендикулярно оси качания коромысла 7. 2 ил,Изобретение относится к области содержания проезжей части автомобильныхдорог,Целью изобретения является повышение производительности за счет настройкина оптимальный режим работы.На фиг. 1 изображено разбрасывающееприспособление распределителя сыпучихматериалов, установленное на шасси базовой машины; на фиг, 2 - то же, общий вид.Разбрасывающее приспособление распределителя сыпучих материалов состоитиз направляющего трубопровода 1, размещенного под расходным бункером 2 с подающим транспортером 3 перед одним иззадних колес шасси 4 базовой машины, дискового метателя 5 с приводом 6,Дисковый метатель 5 с приводом 6 закреплен на коромысле 7, которое посредством горизонтальной оси 8 смонтировано нанаправляющем трубопроводе 1, При этомось вращения дискового метателя 5 расположена перпендикулярно оси качания коромысла 7,На свободном конце коромысла 7 выполнены отверстия, которые совмещаютсяс отверстиями проушин 9 на направляющемтрубопроводе 4 и стопорятся пальцем 10,когда дисковый метатель 5 выведен из-поднаправляющего трубопровода 1.На коромысле 7 установлен нажимнойвинт 11, обеспечивающий точную регулировку угла наклона дискового метателя 5 кгоризонту, а также зажимной винт 12, обеспечивающий фиксацию коромысла 7 с дисковым метателем 5 в заданном положении,Дисковый метатель 5 огражден направляющим кожухом 13.Разбрасывающее приспособление распределителя сыпучих материалов работаетследующим образом.Подающий транспортер 3 подает материал из расходного бункера 2 в направляющий трубопровод 1, откуда материал поступает на вращающийся дисковый метатель 5и разбрасывается под действием центробежной силы.Для изменения ширины подсыпки коромысло 7 с дисковым метателем 5 поворачивается вокруг оси 8 нажимным винтом 11 изатем фиксируется эажимным винтом 12,В зависимости от заданного угла наклона плоскости дискового метателя 5 изменя 10 ется траектория полета разбрасываемогоматериала, а следовательно, и ширина надсыпки,При необходимости засыпать выбитуюдорожную колею дисковый метатель 5 выводится иэ-под направляющего трубопровода4 и свободный конец коромысла 7 стопорится относительно проушин 9 пальцем 10, приэтом сыпучий материал сосредоточеннымпотоком подается через направляющий трубопровода 4 в дорожную колею, засыпаяпоследнюю. Формула изобретения Разбрасывающее приспособление распределителя сыпучих материалов, содержа,.цее размещенный йеред одним из задних колес шасси базовой машины под раздаточным концом подающего транспортера расходного бункера направляющий трубопровод со смонтированным в его нижней части приводным дисковым метателем с направляющим кожухом, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности за счет настройки на оптимальный режим работы, направляющий трубопровод снабжен установленным на 40 нвм с помощьк) горизонтальной Оси качаниякоромыслом, имеющим регулятор угла наклона и соединенным нижней частью с приводным дисковым метателем, ось вала которого перпендикулярна к оси качания ко ромь 1 сла.609840Фиг. 7Составитель В.ЧайковРедактор Л,Веселовская Техред М.Моргентал Корректор Н.Ревская Заказ 3707 Тираж 458 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
