160469

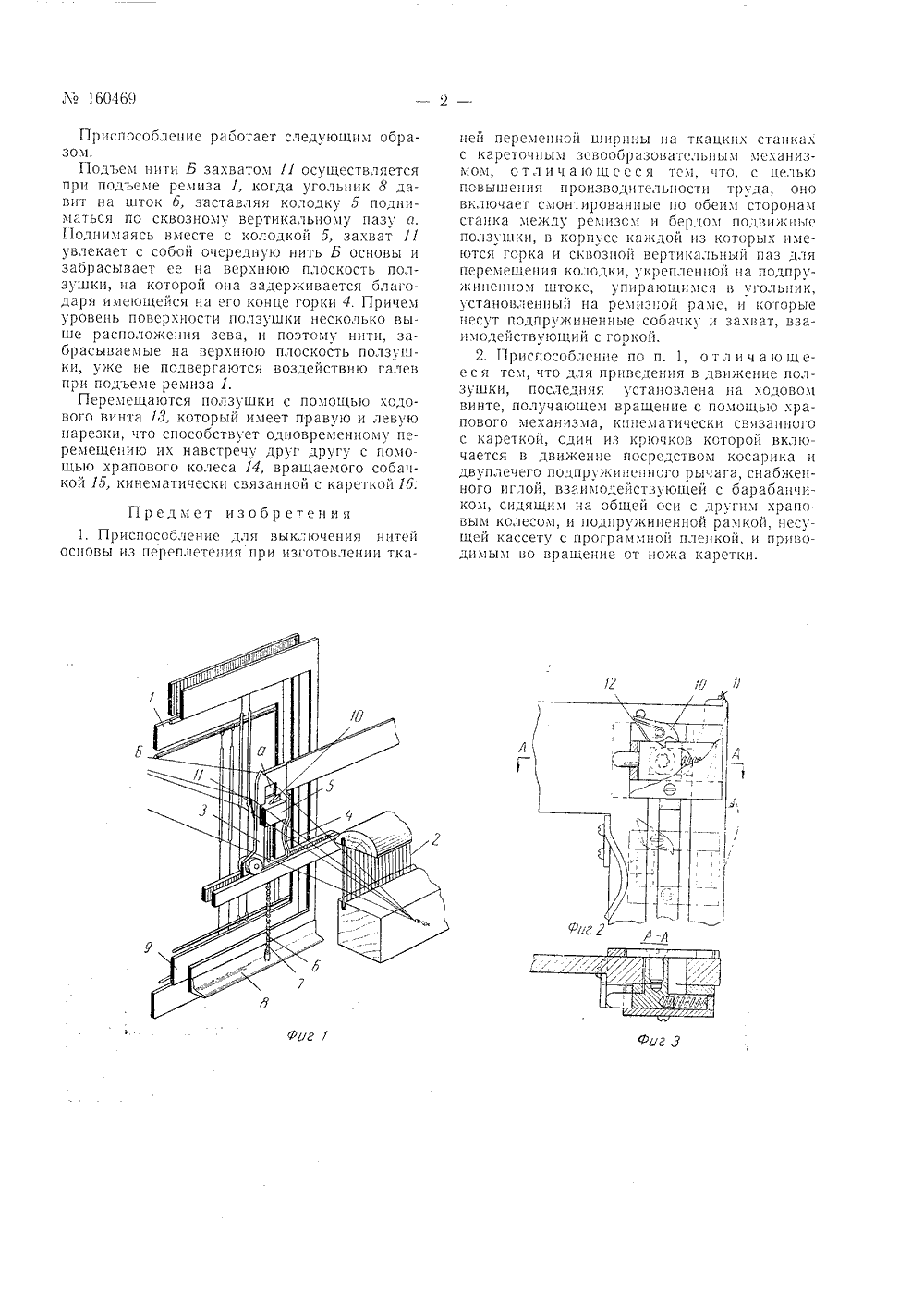

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКГОСУДАРСТВЕННЫИ КОМИТЕТ ПО ДЕЛАМ ИЗОБРЕТЕЧЧЙ И ОТКРЫТСССР публиковано 16.1.1964. Бюллетень3 1,ооон и сяпя аруцг 1 г 1 Яа М. А. Локотников, Н. Е. фрейди Д. В. Широков И. Арефьев,ПРИСПОСОБЛ ЕНИЕ ДЛЯ ВЫКЛЮЧЕНИЯ НИТЕЙ ОСНОВЫ ИЗ ПЕРЕПЛЕТЕНИЯ ПРИ ИЗГОТОВЛЕНИИ ТКАНЕЙ ПЕРЕМЕННОЙ ШИРИНЫ НА ТКАЦКИХ СТАНКАХ С КАРЕТОЧНЪМЗЕВООБРАЗОВАТЕЛЬНЪМ МЕХАНИЗМОМ Предлагаемое приспособление для выключения йитей основы из переплетения при изготовлении тканей переменной ширины на ткацких станках с кареточным зевообразовательным механизмом повышает производительность труда. Оно включает смонтированные по обеим сторонам станка между ремизом и бердом подвижные ползушки, в корпусе каждой из которых имеются горка и сквозной вертикальный паз для перемещения колодки, укрепленной на подпружиненном штоке, упирающимся в угольник, установленный на ремизной раме, и которые несут подпружиненные собачку и захват, взаимодействующий с горкой.Для приведения в движение ползушки последняя установлена на ходовом винте, получающем вращение с помощью храпового механизма, кинематически связанного с кареткой, один из крючков которой включается в действие посредством косарика и двуплечего подпружиненного рычага, снабженного иглой, взаимодействующей с барабанчиком. Последний посажен на общей оси с другим храповым колесом и подпружиненной рамкой, несущей кассету с программной пленкой, и приводится во вращение от ножа каретки.На фиг. 1 изображена схема предлагаемого пписпособления; на фиг. 2 - схема колодки; на фиг. 3 - разрез по А-А на фиг. 2; на фиг. 4 и 5 - привод ползушки,Приспособление включает смонтированные по обеим сторонам станка (на фнг, 1 - 5 не показан) между ремизом 1 и бердом 2 подвижные ползушки, в корпусе каждой из них смонтирована горка 4 и сквозной вертикальный паз а для перемещения колодки 5, укрепленной на штоке 6, имеющем пружину 7 и упирающимся в угольник 8, установленный на ремизной раме 9, и которые несут собачку 10 и захват 11. Причем собачка 10 снабжена пружиной 12, Для приведения в движение ползушек, последние установлены на ходовом винте 13 (см. фиг. 5), получающем вращение с помощью храпового механизма, включающего храповое колесо 14 и собачку 15. Колесо 14 кинематически связано с кареткой 16, один крючок 17 которой соединен с косариком 18 и двуплечим рычагом 19. Последний снабжен пружиной 20 и иглой 21, взаимодействующей с барабанчиком 22, сидящим на общей оси 23 с храповым колесом 24 и рамкой 25 с пружиной 26, Рамка несет кассету 27 с программной пленкой В. Барабанчик соединен посредством собачки 28 и углового рычага 29 с ножом 30 каретки 16.М 1604 И Ц 1/ Приспособление работает следующим образом.Подьем нити Б захватом 11 осушествляется при подъеме ремиза 1, когда угольник 8 давит на шток 6, заставляя колодку 5 подниматься по сквозному вертикальному пазу а.11 однимаясь вместе с колодкой 5, захват 11 увлекает с собой очередную нить Б основы и забрасывает ее на верхнюю плоскость ползушки, па которой опа задерживается благодаря имеющейся на его конце горки 4. Причем уровень поверхности ползушки несколько выше расположения зева, и поэтому нити, забрасываемые на верхнюю плоскость ползушки, уже не подвергаются воздействию гален при подъеме ремиза 1.Перемещаются ползушки с помощью ходового винта 13, который имеет правую и левую нарезки, что способствует одновременному перемещению их навстречу друг другу с помощью храпового колеса 14, вращаемого собачкой 15, кинематически связанной с кареткой 6,Предмет изобр етени я1, Приспособление для выключения нитей основы из переплетения при изготовлении ткапей персмепной ширины па ткацких станка.; с карсточным зсвообразоватсльпым механизмом, отличающееся тем, что, с целью повышения производительности труда, оно вкгпочает смонтированные по обеим сторонам станка между ремизом и берлом подвижнице ползушки, в корпусе каждой из которых имеются горка и сквозной вертикальньш паз для перемещения колодки, укрепленной на подпружиненном штоке, упирающимся в угольник, установленный на ремизной раме, и когорые несут подпружиненные собачку и захват, взаимодействующий с горкой.2, Приспособление по п. 1, о т л и ч а ю щ ее с я тем, что для приведения в движение ползушки, последняя установлена на ходовом винте, получающем вращение с помощью храпового механизма, кинематически связанного с кареткой, один из крючков которой включается в движение посредством косарика и двуплечего подпружиненного рычага, снабженного иглой, взаимодействующей с барабанчиком, сидящим на общей оси с другим крановым колесом, и подпружиненной рамкой, несущей кассету с программной пленкой, и приводимым во врашение от ножа карстки.Ы 160469Составитсль Е. И, Брагина Редактор В. Ф. Чулкова Тсхрсд Т. П. Курилко Корректор О. Б. Тюрина Подп. к печ. 24,111 - 64 г. Формат бум. 60 Х 90 з Ооъм Оя и.д. л. Заказ 5949 Тираж ооО Цена 5 коп. ЦНг 114 Пг 1 Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д, 4Типографии, пр, Сапунова, 2,
