Система программного управления многоопорной дождевальной машиной

Номер патента: 1604263

Авторы: Городничев, Носенко

ZIP архив

Текст

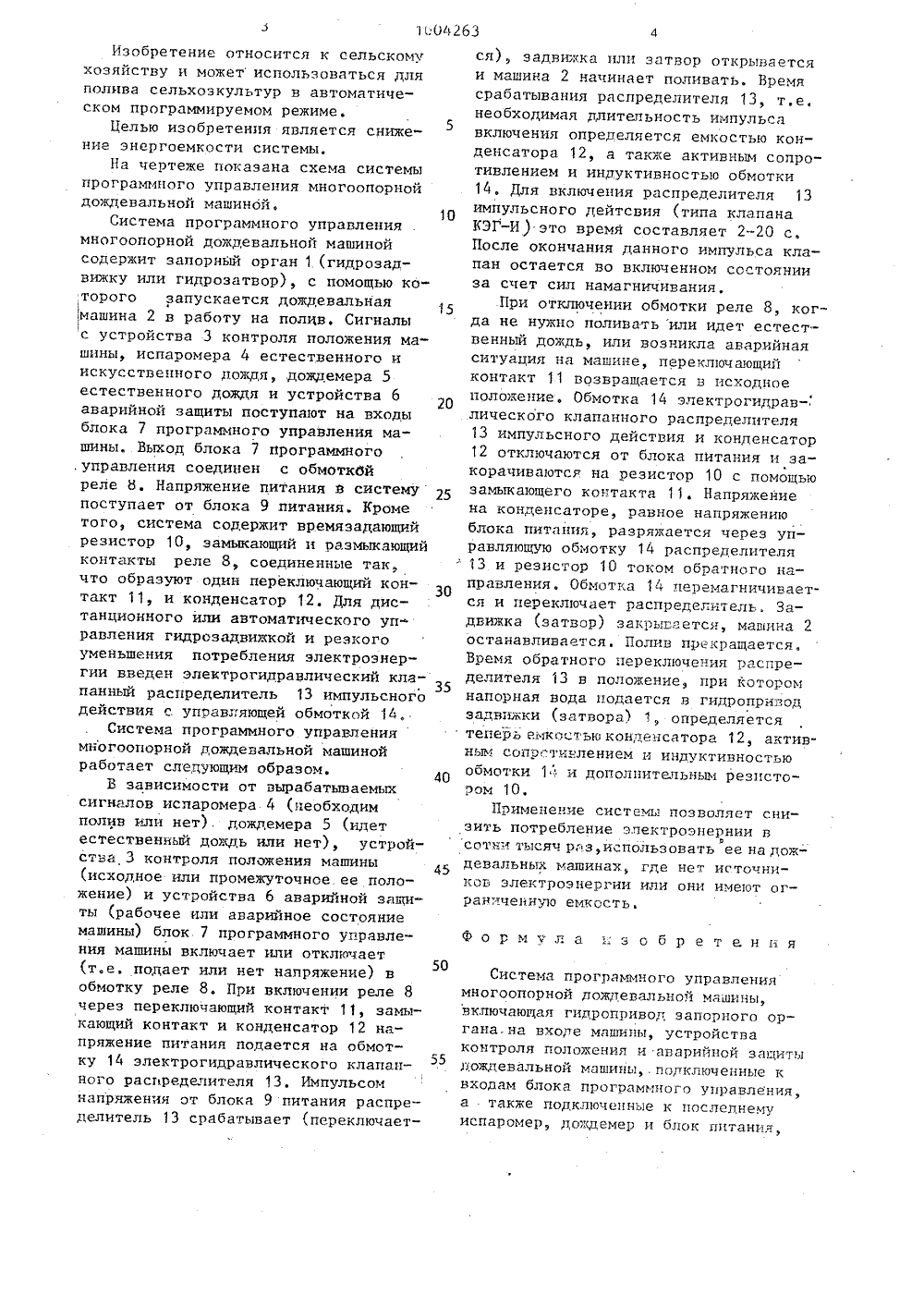

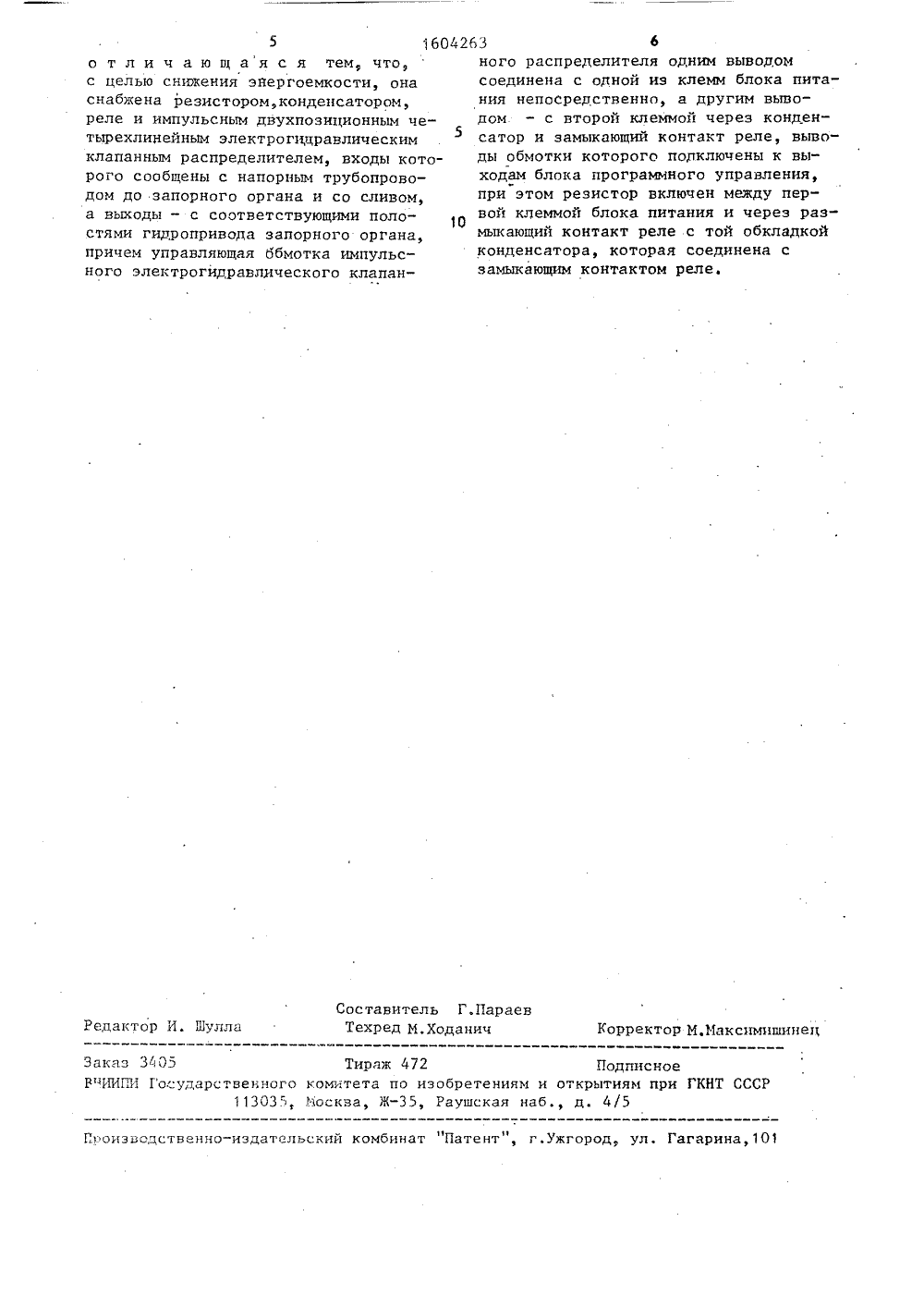

510 15 20 25 30 35 40 5055 Изобретение относится к сельскому хозяйству и может использоваться для полива сельхозкультур в автоматическом программируемом режиме.Целью изобретения является снижение энергоемкости системы.На чертеже показана схема системы программного управления многоопорной дождевальной машиной.Система программного управления многоопорной дождевальной машиной содержит запорньй орган 1.(гидрозадвижку или гидрозатвор), с помощью ко" торого запускается дождевальная машина 2 в работу на полив. Сигналы с устройства 3 контроля положения машины, испаромера 4 естественного и искусственного дождя, дождемера 5 естественного дождя и устройства 6 аварийной защиты поступают на входы блока 7 программного управления машины. Выход блока 7 программного , управления соединен с обмоткбй реле Б, Напряжение питания в систему поступает от блока 9 питания. Кроме того, система содержит времязадающий резистор 10, замыкающий и размыкающий контакты реле 8, соединенные так, что образуют один переключающий контакт 11, и конденсатор 12. Для дистанционного или автоматического управления гидрозадвижкой и резкого уменьшения потребления электроэнергии введен электрогидравлический клапанный распределитель 13 импульсного действия с. управляющей обмоткой 14,Система программного управлениямногоопорной дождевальной машиной работает следующим образом.В зависимости от вырабатываемых сигналов испаромера 4 (необходим полив или нет). дождемера 5 (идет естественный дождь или нет), устройства 3 контроля положения машины (исходное или промежуточное. ее положение) и устройства 6 аварийной защиты (рабочее или аварийное состояние машины) блок 7 программного управления машины включает или отключает. (т.е. подает или нет напряжение) в обмотку реле 8, При включении реле 8 через переключающий контакт 11, замыкающий контакт и конденсатор 2 напряжение питания подается на обмотку 14 электрогидравлического клапанного распределителя 13, Импульсом напряжения от блока 9 питания распределитель 13 срабатывает (переключается), задвижка или затвор открывается и машина 2 начинает поливать. Время срабатывания распределителя 13, т.е. необходимая длительность импульса включения определяется емкостью конденсатора 12, а также активным сопротивлением и индуктивностью обмотки 14. Для включения распределителя 13 импульсного дейтсвия (типа клапана КЭГ-И) это время составляет 2-20 с, После окончания данного импульса клапан остается во включенном состоянииза счет сил намагничивания.При отключении обмотки реле 8, когда не нужно поливать или идет естественный дождь, или возникла аварийнаяситуация на машине, переключающийконтакт 11 возвращается в исходноеположение. Обмотка 14 электрогидрав-лического клапанного распределителя13 импульсного действия и конденсатор12 отключаются от блока питания и закорачиваются на резистор 10 с помощьюзамыкающего контакта 11. Напряжениена конденсаторе, равное напряжениюблока питания, разряжается через управляющую обмотку 14 распределителя13 и резистор 10 током обратного направления. Обмотка 14 перемагничивается и переключает распредегитель. Задвижка (затвор) закрывается, машина 2останавливается. Полив прекращается,Время обратного переключения распределителя 13 в положение, при которомнапорная вода подается в гидроприводзадвижки (затвора) 1, определяетсятеперь емкостью конденсатора 12, активным сопр тивлением и индуктивностьюобмотки 1, и дополнительным резистором 10,Применение системы позволяет снизить потребление электроэнернии вфсотни тысяч р; з,использовать ее на дсждевальных машинах, где нет источников электроэнергии или они имеют огран;ченную емкссть.Ф о р м у л а з с б р е т е н и яСистема программного управления многоопорной дождевальной машины, включающая гидропривод запорного органа,на входе машины, устройства контроля положения и аварийной защиты дождевальной машиныподключенные к входам блока программногс управления, а также подключенные к последнему испаромер, дождемер и блок питания,Составитель Г.Параев Техред М,Ходанич Редактор И. Булла Корректор М,Иаксцмишинец Заказ 3405 Тираж 472 ПодписноеРчИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР11303 5, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 5 160 о т л и ч а ю щ а я с я тем, что, с целью снижения энергоемкости, она снабжена резистором, конденсатором, реле и импульсным двухпозиционным четырехлинейным электрогидравлическим клапанным распределителем, входы которого сообщены с напорным трубопроводом до запорного органа и со сливом, а выходы - с соответствующими полостями гидропривода запорного органа, причем управляющая ббмотка импульсного электрогидравлического клапан 42 бЗ бного распределителя одним выводомсоединена с одной из клемм блока питания непосредственно, а другим выводом - с второй клеммой через конденсатор и замыкающий контакт реле, выводы обмотки которого подключены к выходам блока программного управления,епри этом резистор включен между первой клеммой блока питания и через размыкающий контакт реле с той обкладкойконденсатора, которая соединена сзамыкающим контактом реле.

Смотреть

Заявка

4410289, 14.04.1988

ВСЕСОЮЗНОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО МЕХАНИЗАЦИИ ОРОШЕНИЯ "РАДУГА"

ГОРОДНИЧЕВ ВАЛЕРИЙ ИВАНОВИЧ, НОСЕНКО ВСЕВОЛОД ФИЛИППОВИЧ

МПК / Метки

МПК: A01G 25/09, A01G 25/16

Метки: дождевальной, машиной, многоопорной, программного

Опубликовано: 07.11.1990
