Способ регистрации пространственного распределения электромагнитного поля в раскрыве многоволнового волновода

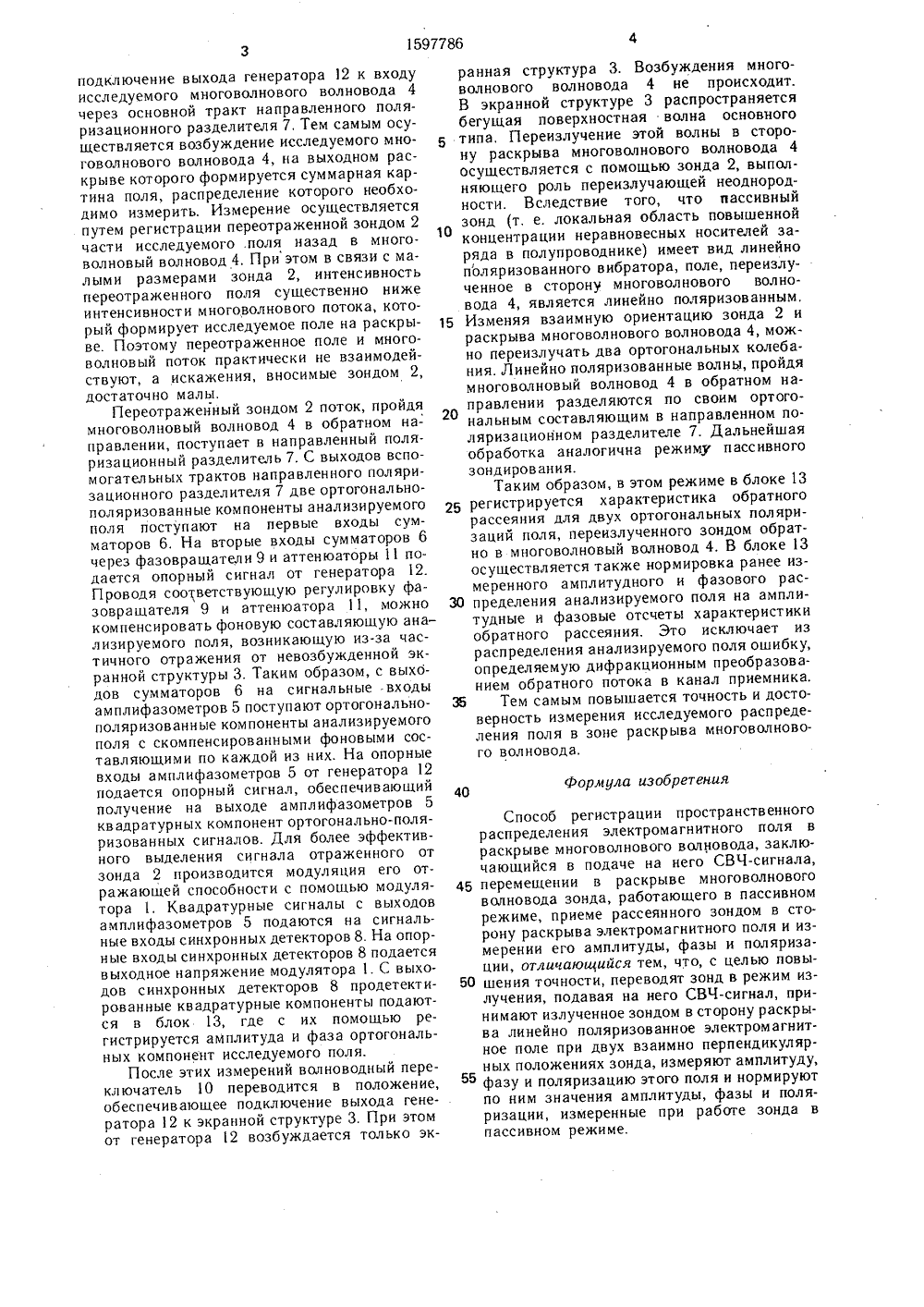

,80159778 51)5 б 01 й 2 ИЕ ИЗОБРЕТЕНУ СВИДЕТЕЛЬСТВУ СА ВТОРС(54) СПОСОБ РЕГИСТРАЦИИ П РОСТРАНСТВЕННОГО РАСПРЕДЕЛЕНИЯ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ В РАСКРЫВЕ МНОГОВОЛ НОВОГО ВОЛ НОВОДА(57) Изобретение относится к технике измерений на СВЧ. Цель изобретения - повышение точности. Способ регистрации пространственного распределения электромагнитного поля в раскрыве многоволнового волновода заключается в том, что возбуждают исследуемый многоволновый волновод, перемещают в его раскрыве зонд, работающий в пассивном режиме, принимают электромагнитное поле, рассеянное зондом в сторону раскрыва, и измеряют его амплитуду, фазу и поляризацию. Цель достигается тем, что принимают излученное зондом в сторону раскрыва линейно поляризованное электромагнитное поле при двух взаимно перпендикулярных положениях зонда, измеряют амплитуду и фазу этого поля и нормируют к ним значения амплитуды, фазы и поляризации, измеренные при работе зонда в пассивном режиме. 1 ил. твенный умолаОбтем пераьженко иверский,кин А. П. Голо- технике. - М.: 9,ника, т. 2 торая содержит диэлепланарного волноводволновый волноводтрактов обработки ованных сигналов, суный поляризационньхронные детекторыволноводный переклю11, генератор 12 СВЧ(ЭВМ).Устройство регисного распределения эв раскрыве многоволтает следующим обрВолноводный пенавливается в поло ке измельзовано й поля в е точ устройистрации электроовол новоространстгнитноголновода р трации лектро нового азом. реключ жение,пространагнитного олновода -лучевого ру 3, кооля ботель 1 О уста беспечивающе ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(56) Бахрах Л. Д Курография в микроволновойСов. радио, 1979, с, 150.Радиотехника и электр1984, с. 1806 - 1809,Изобретение относится к техни рений на СВЧ и может быть испо для автоматизированных измерени раскрыве многоволновых трактов. Цель изобретения - повыше ности. На чертеже изображена схема ства, иллюстрирующая способ рег пространственного распределения магнитного поля в раскрыве мног го волновода. Устройство для регистрации ственного распределения электром поля в раскрыве многоволнового в содержит модулятор 1 электронно сканера, зонд 2, экранную структуктрический слой в виде а, исследуемый много, амплифазометры 5 ртогонально поляризомматоры 6, направленй раздел ител ь 7, с ин, фазовращатели 9, чатель 10, аттенюаторы и блок 13 регистрацииподключение выхода генератора 12 к входу исследуемого многоволнового волновода 4 через основной тракт направленного поляризационного разделителя 7, Тем самым осуществляется возбуждение исследуемого многоволнового волновода 4, на выходном раскрыве которого формируется суммарная картина поля, распределение которого необходимо измерить. Измерение осуществляется путем регистрации переотраженной зондом 2 части исследуемого .поля назад в много- волновый волновод 4, При этом в связи с малыми размерами зонда 2, интенсивность переотраженного поля существенно ниже интенсивности многоволнового потока, который формирует исследуемое поле на раскрыве. Поэтому переотраженное поле и много- волновый поток практически не взаимодействуют, а искажения, вносимые зондом 2, достаточно малы,Переотраженный зондом 2 поток, пройдя многоволновый волновод 4 в обратном направлении, поступает в направленный поляризационный разделитель 7. С выходов вспомогательных трактов направленного поляризационного разделителя 7 две ортогональнополяризованные компоненты анализируемого поля поступают на первые входы сумматоров 6. На вторые входы сумматоров 6 через фазовращатели 9 и аттенюаторы 11 подается опорный сигнал от генератора 12. Проводя соответствующую регулировку фазовращателя 9 и аттенюатора 11, можно компенсировать фоновую составляющую анализируемого поля, возникающую из-за частичного отражения от невозбужденной экранной структуры 3. Таким образом, с выходов сумматоров 6 на сигнальные .входы амплифазометров 5 поступают ортогональнополяризованные компоненты анализируемого поля с скомпенсированными фоновыми составляющими по каждой из них. На опорные входы амплифазометрав 5 от генератора 12 подается опорный сигнал, обеспечивающий получение на выходе ампл ифазометров 5 квадратурных компонент ортогонально-поляризованных сигналов. Для более эффективного выделения сигнала отраженного от зонда 2 производится модуляция его отражающей способности с помощью модулятора 1. Квадратурные сигналы с выходов амплифазометров 5 подаются на сигнальные входы синхронных детекторов 8, На опорные входы синхронных детекторов 8 подается выходное напряжение модулятора 1. С выходов синхронных детекторов 8 продетектированные квадратурные компоненты подаются в блок 13, где с их помощью регистрируется амплитуда и фаза ортогональных компонент исследуемого поля.После этих измерений волноводный переключатель 10 переводится в положение, обеспечивающее подключение выхода генератора 12 к экранной структуре 3, При этом от генератора 12 возбуждается только экранная структура 3. Возбуждения много- волнового волновода 4 не происходит.В экранной структуре 3 распространяется бегугцая поверхностная волна основного типа, Переизлучение этой волны в сторону раскрыва многоволнового волновода 4 осуществляется с помощью зонда 2, выполняющего роль переизлучаюшей неоднородности, Вследствие того, что пассивный зонд (т. е. локальная область повышенной концентрации неравновесных носителей заряда в полупроводнике) имеет вид линейно поляризованного вибратора, поле, переизлученное в сторону многоволнового волновода 4, является линейно поляризованным, 15 Изменяя взаимную ориентацию зонда 2 ираскрыва многоволнового волновода 4,можно переизлучать два ортогональных колебания. Линейно поляризованные волны, пройдя многоволновый волновод 4 в обратном направлении разделяются по своим ортогональным составляющим в направленном поляризационном разделителе 7. Дальнейшая обработка аналогична режиму пассивного зондирования.Таким образом, в этом режиме в блоке 13 25 регистрируется характеристика обратногорассеяния для двух ортогональных поляризаций поля, переизлученного зондом обратно в многоволновый волновод 4, В блоке 13 осуществляется также нормировка ранее измеренного амплитудного и фазового рас пределения анализируемого поля на амплитудные и фазовые отсчеты характеристики обратного рассеяния. Это исключает из распределения анализируемого поля ошибку, определяемую дифракционным преобразованием обратного потока в канал приемника.35 Тем самым повышается точность и достоверность измерения исследуемого распределения поля в зоне раскрыва многоволнового волновода.Формула изобретения40Способ регистрации пространственногораспределения электромагнитного поля враскрыве многоволнового волновода, заключающийся в подаче на него СВЧ-сигнала,45 перемещении в раскрыве многоволновоговолновода зонда, работающего в пассивномрежиме, приеме рассеянного зондом в сторону раскрыва электромагнитного поля и измерении его амплитуды, фазы и поляризации, отличающийся тем, что, с целью повы 50 шения точности, переводят зонд в режим излучения, подавая на него СВЧ-сигнал, принимают излученное зондом в сторону раскрыва линейно поляризованное электромагнитное поле при двух взаимно перпендикулярных положениях зонда, измеряют амплитуду,55 фазу и поляризацию этого поля и нормируютпо ним значения амплитуды, фазы и поляризации, измеренные при работе зонда впассивном режиме, 1597786Составитель М. Кро ева Техред А. Кравчук Тираж 559Корректор ЛПодписноеоткрытиям праб., д. 4/5жгород, ул. Редактор С. ПЗаказ 3052 атаи рственного комитета по изобретениям и13035, Москва, Ж - 35, Раушскаяо-издательский комбинат Патент, г. НИИПИ Госуд Производствен и ГКНТ СССРГагарина, 1 О 1
