Способ автоматического управления процессом дезодорации многокомпонентных выбросов

Номер патента: 1586753

Авторы: Астахов, Кудрявцева, Челноков, Шварц

ZIP архив

Текст

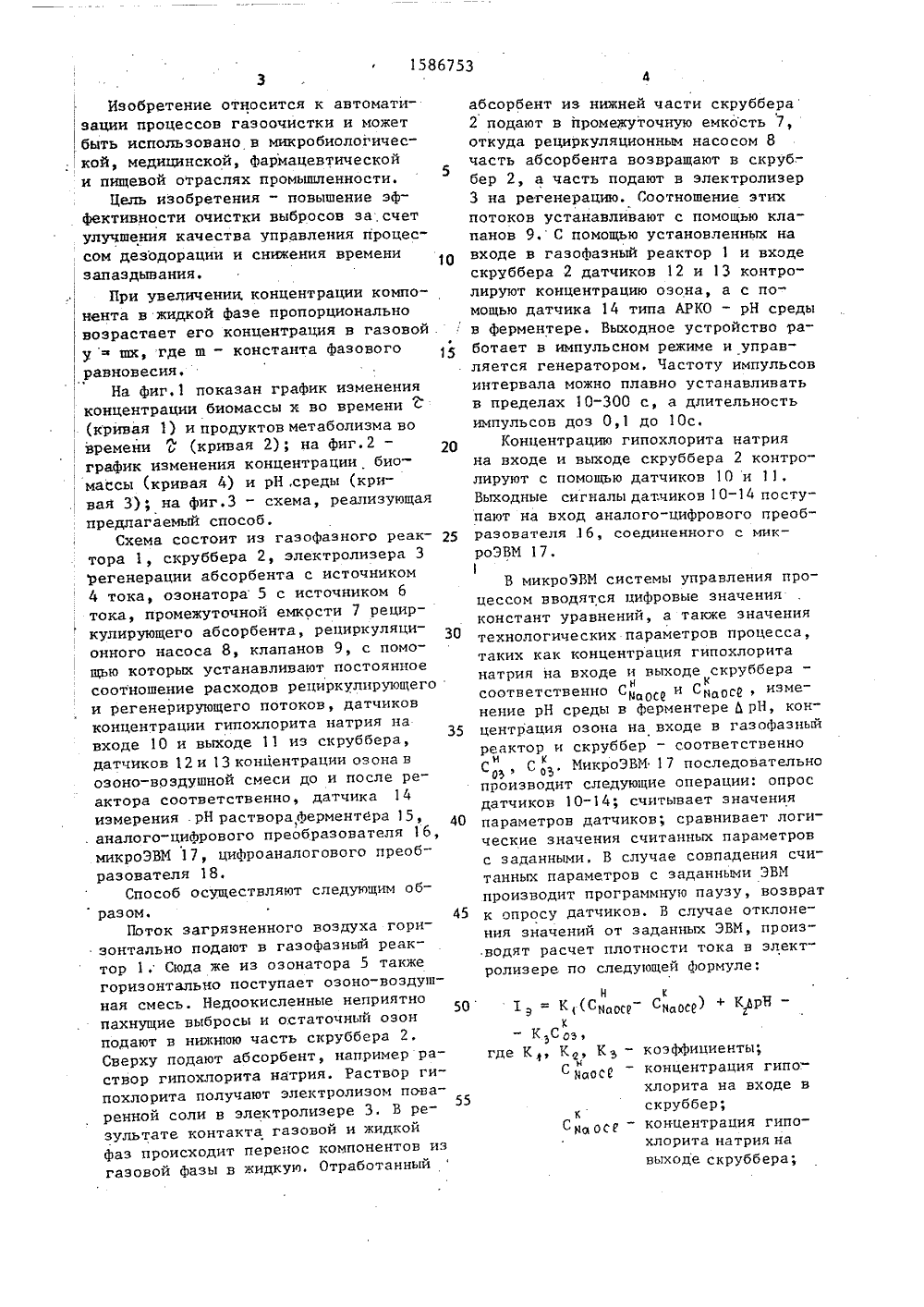

(54)НИЯ ПНЕНТНЬ тиза воля ки в снижеосущеок з о п а ж ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 23.08.90. Бюл.3Белорусский технологический инт им.С,М.КироваС.И,Кудрявцева, А.А, Челноков,варц и В;А.Астахов66.012-52(088.8)Авторское свидетельство СССР577, кл. С 02 Р /46, 1977,тарское свидетельство СССР5536, кл. В 01 Р 53/34, 1985.СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕРОЦЕССОМ ДЕЗОДОРАЦИИ МНОГОКОМПО1 Х ВЫБРОСОВ Изобретение отнбсится к автомации процессов газоочистки и позет повысить эффективность очистбросов за счет улучшения качестправления процессом дезодорации и ния времени запаздывания. Способ ствляется следующим образом. Паагрязненного воздуха горизонталь- дают в газофазный реактор 1. Сюиз донатара 5 также горизонтальО но поступает озона-воздушная смесь.Недоокисленные неприятно пахнущиевыбросы и остаточный озон подают внижнюю часть скруббера 2. Сверху подают абсорбент. Раствор абсорбентаполучают электролизом в экстролизере 3В результате контакта газовой ижидкой фаз происходит перенос компонентов из газовой фазы в жидкую. Отработанный абсорбент из нижней частискруббера 2 подают в промежуточнуюемкость 7, откуда рециркуляционнымнасосом 8 часть абсорбента возвращаютв скруббер 2, а часть подают в электролизер 3 на регенерацию. Соотношениеэтих потоков устанавливают с помощьюклапанов 9. С помощью установленныхна входе в газофазный реактор 1 ивходе скруббера 2 датчиков 12, 13контролируют концентрацию озона, спомощью датчика 14 типа АРКО-рН средыв фсрментере, а с помощью 1 О, 11концентрацию абсорбента. Выходныесигналы датчиков 10, 11, 12, 13 поступают в АЦП 16, затем микроЭВМ 17.3 ил35 Изобретение относится к автоматизации процессов газоочистки и можетбыть использовано в микробиологической, медицинской, фармацевтическойи пищевой отраслях промышленности.Цель изобретения - повышение эффективности очистки выбросов за.счетулучшения качества управления процессом дезодорации и снижения времени, запаздывания.10При увеличении, концентрации компонента в жидкой фазе пропорциональновозрастает его концентрация в газовой .у шх, где ш - константа фазовогоравновесия.На фиг.1 показан график изменения(кривая 1) и продуктов метаболизма возремени , (кривая 2); на фиг.2 -график изменения концентрации био массы (кривая 4) и рН,среды (кривай 3); на фиг,3 - схема, реализующаяпредлагаемый способ.Схема состоит из газоФазного реактора 1, скруббера 2, электролизера 3регенерации абсорбента с источником4 тока, озонатора 5 с источником 6тока, промежуточной емкости 7 рециркулирующего абсорбента, рециркуляционного насоса 8, клапанов 9, с помощью которых устанавливают постоянноесоотношение расходов рециркулирующегои регенерирующего потоков, датчиковконцентрации гипохлорита натрия навходе 10 и выходе 11 из скруббера,датчиков 12 и 13 концентрации озона возоно-воздушной смеси до и после реактора соответственно, датчика 14измерения . рН раствора Ферментера 15,. аналого-цифрового преобразователя 1 6,микроЭВМ 17, цифроаналогового преобразователя 18,Способ осуществляют следующим об разом.45Поток загрязненного воздуха горизонтально подают в газофазный реактор 1, Сюда же из озонатора 5 такжегоризонтально поступает озоно-воздушная смесь. Недоокисленные неприятнопахнущие выбросы и остаточный озонподают в нижнюю часть скруббера 2,Сверху подают абсорбент, например раствор гипохлорита натрия. Раствор гипохлорита получают электролизом пва 55ренной соли в электролизере 3. В результате контакта газовой и жидкойфаз происходит перенос компонентов изгазовой фазы в жидкую. Отработанный абсорбент из нижней части скруббера2 подают в промежуточную емкость 7,откуда рециркуляционным насосом 8часть абсорбента возвращают в скруб. -бер 2, а часть подают в электролизер3 на регенерацию. Соотношение этихпотоков устанавливают с помощью клапанов 9, С помощью установленных навходе в газофазный реактор 1 и входескруббера 2 датчиков 12 и 13 контролируют концентрацию озона, а с помощью датчика 14 типа АРКО - рН средыв ферментере, Выходное устройство работает в импульсном режиме и управляется генератором, Частоту импульсовинтервала можно плавно устанавливатьв пределах 10-300 с, а длительностьимпульсов доз 0,1 до 10 с,Концентрацию гипохлорита натрияна входе и выходе скруббера 2 контролируют с помощью датчиков 10 и 11,Выходные сигналы датчиков 10-14 поступают на вход аналого-цифрового преобразователя .16, соединенного с микроЭВМ 17.В микроЭВМ системы управления процессом вводятся цифровые значенияконстант уравнений, а также значениятехнологических параметров процесса,таких как концентрация гипохлоританатрия на входе и выходе скруббера -н ксоответственно СН О и СНаос 6нение рН среды в ферментерерН, концентрация озона на входе в газофазныйреактор и скруббер - соответственноС , СО. МикроЭВМ 17 последовательнои кпроизводит следующие операции: опросдатчиков 10-14; считывает значенияпараметров датчиков; сравнивает логические значения считанных параметровс заданными. В случае совпадения считанных параметров с заданными ЭВМпроизводит программную паузу, возвратк опросу датчиков. В случае отклонения значений от заданных ЭВМ, производят расчет плотности тока в электролизере по следующей формуле:Н кЭ ( (СМаОИ СНаОСР) + КОРНкКСоэ,где К , К , К з - коэффициенты;нС Н О - концентрация гипохлорита на входе вкскруббер;С Н ОЕ - концентрация гипохлорита натрия навыходе скруббера;158675 Формула из обретения Х,рИ Х,Р Составитель Л.Червоннаяедактор Н.Тупица Техред Л.Олийнык Корректор О,Ц ираж 58 34 Зака ВНИИПИПодписноео изобретениям и открытиям при ГКНТ ССС35,. Раушская наб., д. 4/5 осударственно. о комитета113035, Москва,Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 5ЬрН - изменение рН средыв ферментере;С - концентрация озонана входе в скруббер, вычисляет величину рассогласования плдтности тока в источнике 4 тока электролизера 3, производит выработку корректирующего воздействия на вход источника 4, производит расчет напряжения на электродах оэонатора 5 по следующей формуле: НПО 1 К(СОЪ в .СОз + КВЬРН,где К К коэффициенты 115ЬрН - изменение рН среды вферментере;С - концентрация озона навходе в газофазный реактор;20С- концентрация озона навходе в скруббер,Кроме того, ЭВМ 17 вычисляет величину рассогласования напряжения наэлектродах озонатора 3, производитвыработку корректирующего воздействияна вход источника 6 тока, возврат копросу датчиков,Предлагаемый способ по сравнениюс известным позволяет оперативно учи тывать изменение концентрации неприятно пахнущих веществ в газо-воэдушФ ных выбросах, а следовательно, повысить качество регулирования и быстродействие системы автоматического управления. Способ автоматического управления процессом дезодорации многокомпонентных выбросов путем изменения плотности тока в электролизере в зависимости от разности концентраций активного компонента в растворе на входе и выходе скруббера, о т л и ч а ю щ и й - с я тем, что, с целью повышения эффективности процесса за счет улучшения качества управления и снижения времени запаздывания, дополнительно измеряют концентрацию озона на входах в газофазный реактор и скруббер, значение рН среды в ферментере и корректируют плотность тока в электролизере по изменению концентрации озона на входе в скруббер и значению рН среды в ферментере, а напряжение на электродах озонатора корректируют по рН среды в ферментере.

Смотреть

Заявка

4224078, 07.04.1987

БЕЛОРУССКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ИМ. С. М. КИРОВА

КУДРЯВЦЕВА СВЕТЛАНА ИВАНОВНА, ЧЕЛНОКОВ АЛЕКСАНДР АНАТОЛЬЕВИЧ, ШВАРЦ ВЛАДИМИР ИЛЬИЧ, АСТАХОВ ВАСИЛИЙ АНДРЕЕВИЧ

МПК / Метки

МПК: B01D 53/34, C02F 1/00, G05D 27/00

Метки: выбросов, дезодорации, многокомпонентных, процессом

Опубликовано: 23.08.1990
