Инструмент для накатывания наружных поверхностей вращения

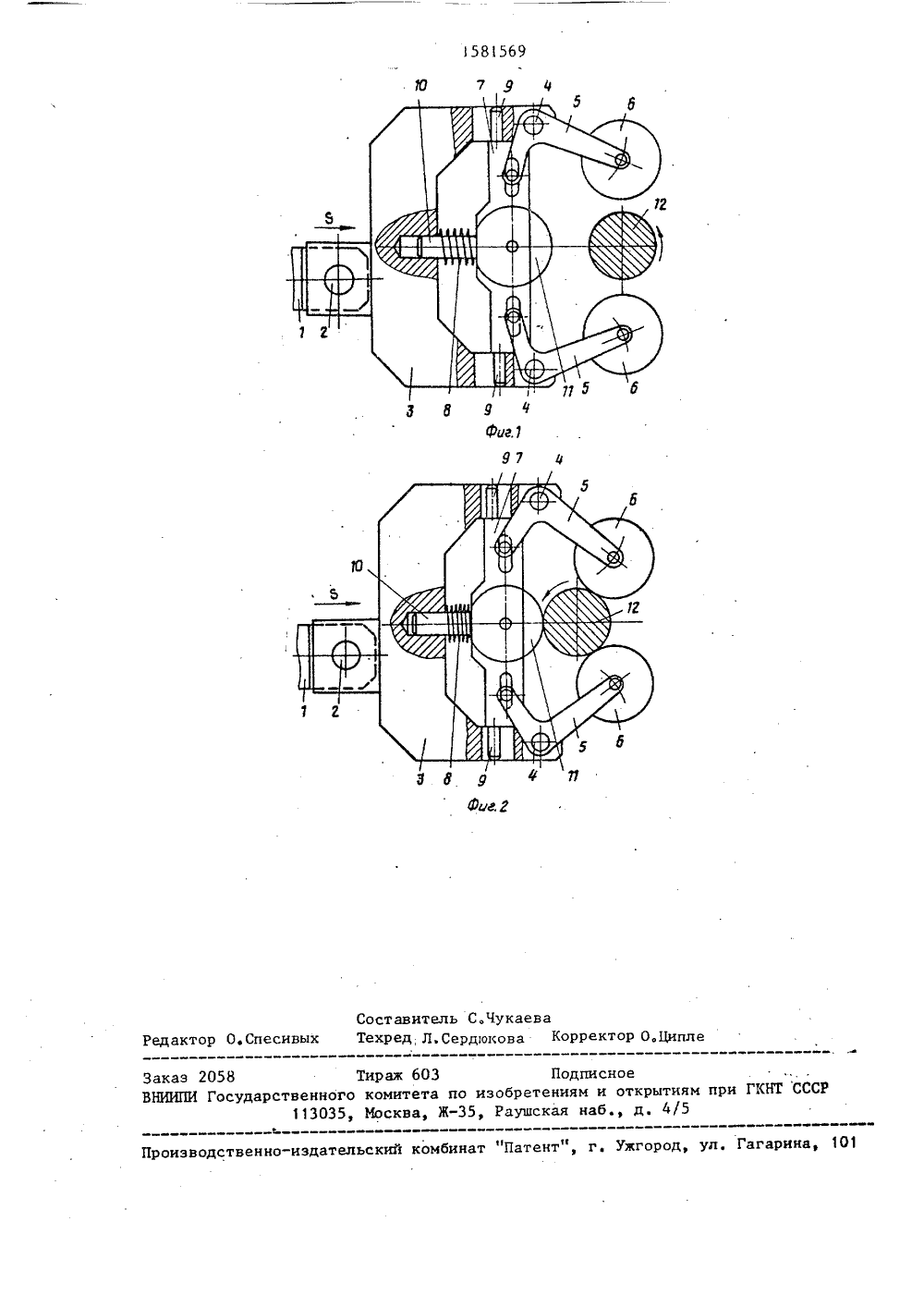

(51) 5 В 39/04 ИСАНИЕ ИЗОБРЕТЕН ЬСТВУ АВТОРСКОМУ С(54)РУЖНЬ СССР 29.10.871НИЯ НАсин а ф На фиг. изображе исходном положении;онечном рабочем п Инструмент содержи на которой посредств лен корпус 3 со смон нем на шарнирах 4 дв выми рычаГами 5, вну торых обращены навст трумент вг.2 - то же,ржавку 1,и 2 установанными наими углоие углы коодин другои оложе в к ир пле рен ечу ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(71) Брянский авто завод (72) Л.М,Натанов и едев (53) 621,92377(0 о 8)Авторское свидетельство11090; кл. В 24 В 39/04,ИНСТРУМЕНТ ДПЯ НАКАТЫВА1 Х ПОВЕРХНОСТЕЙ ВРАЩЕНИЯ (57) Изобретение относится к машиностроению, в частности к обработке деталей поверхностным пластическим . деформированием. Цель изобретения расширение технологических возможностей эа счет обработки деталей малого диаметра. Инструмент содержит державку и корпус, на котором шарИзобретение относится к области машиностроения и может быть использовано при обработке наружных поверх ностей вращения деталей машин пластическим деформированием.Цель изобретения - расширение тех нологических воэможностей устройства за счет обработки деталей малого диаметраа. нирно смонтированы двуплечие угловыерычаги, на плечах которых, обращенныхк зоне обработки, установлены два деформируюцих ролика. Другие плечи рычагов, обращенные к основанию корпуса, шарнирно взаимодействуют с пазами ползуна, упруго установленного вкорпусе. На ползуне закреплен третийдеформиуюций ролик, расположенный вплоскости симметрии двух других деформирующих роликов. При касании детали деформирующим роликом, закрепленным на ползуне, последний перемещается и посредством пазов поворачивает рычаги с деформируюцими ролика"ми до их касания с деталью, когда жеролики входят в контакт с деталью,начинается процесс обработки. 2 ил. му. На плечах рычагов 5, обращенных к зоне обработки, установлены два де формируюцих ролика 6, имеюцих возможность свободного вращения. Противоположные плечи рычагов 5, обращенные к основанию корпуса, шарнирно .взаимодействуют с пазами полэуна 7, упруго с помощью пружины сжатия 8 у тановленного в корпусе 3. Ползун 7 снабжен с обеих сторон штифтами 9, совместно с пальцем 10 ориентирующими его относительно корпуса 3, В средне части ползуна 7 в плоскости симметрии деформирующих роликов 6 закрепле с возможностью свободного вращения третий деформируюций ролик 11,Инструмент работает следующим образом.Обрабатываемую заготовку 12 устанавливают в патроне, а державку 1 - врезцедержателе токарного станка. Висходном положении инструмента (фиг.1) 5его ползун 7 под действием пружины 8находится в крайнем правом положении,а двухплечие угловые рычаги 5 соответственно в разведенном состоянии. 11 ру-.жина 8 выбирается незначительной жест 1 Окости, достаточной лишь для перемещения ползуна 7 и разведения рычагов 5в нерабочем положении устройства.Затем обрабатываемой заготовке 12сообщают вращательное движение, а дер жавке 1 инструмента - движение поперечной подачи с возможностью обеспечения определенного тарированного усилия, например при помощи пружины (непоказана) или пневмо- или гидропри Овода.При движении инструмента в указанном направлении его деформирующий ролик 11, установленный на ползуне 7,начинает взаимодействовать с обрабатываемой поверхностью заготовки 12.Это приводит к перемещению ползуна 7относительно корпуса 3 влево, сжатиюпружины.8 и повороту рычагов 5 вокруг шарниров 4, 17 ри дальнейшем перемещении державки 1. с подачей Б вовзаимодействии с обрабатываемой поверхностью заготовки 12 вступают деформирующие ролики б, осуществляя еенакатывание. По достижении заданного35усилия накатывания движение подачиБ прекращают - суппорт станка становиФея на жесткий упор см.фиг.2). Втаком положении инструмент оставляютв течение нескольких оборотов заготовки - производится, калиброваниеобрабатываемой поверхности. Затеминструмент отводят в исходное положение,Необходимо отметить, что конструктивная схема инструмента при своей простоте позволяет уравновешивать при обработке усилия накатывания, т.е. избежать появление суммарных радиальных отгибающих усилий при пластическом деформировании наружных поверхностей вращения. Это обеспечивает возможность упрочнения нежестких заготовок при консольном их закреплении, а также тонкостенных заготовок,Благоприятная схема действия усилий деформирования с участием трех роликов, расположенных под углом 120 позволяет осуществлять упрочняющую обработку на тарированном усилии накатывания, что значительно снижает требования к точности предшествующей обработки. Указанные преимущества в целом расширяют технологические возможности инструмента.формула и з о б р е т е н и яИнструмент для накатывания наружных поверхностей вращения, содержащий корпус, в котором установлены шарнирно двуплечие угловые рычаги, на одном из плеч которых на осях закреплены деформирующие ролики, пружину и дополнительный деформирующий ролик, о т л и ч а ю щ и й с я тем, что, с целью расширения технологических возможностей за счет обработки деталей малого диаметра, он снабжен ползуном с пазами, установленным в корпусе, а дополнительный деформиру- ющий ролик установлен на полэуне, расположен и подпружинен в плоскости симметрии других деформирующих роликов, при этом плечи рычагов, обращенные к корпусу, шарнирно закреплены в пазах полэуна.,у Составитель С.ЧукаеваТехред, Л.Сердюкова Корректс О, Спесивы пле Заказ 2058 Тираж 603 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытия113035, Москва, Ж, Раушская наб., д, 45 КНТ СССР роизводственно-издательский комбинат "Патент", г. Ужгород, ул, Гаг 01
