Устройство формирования фазоманипулированных сигналов

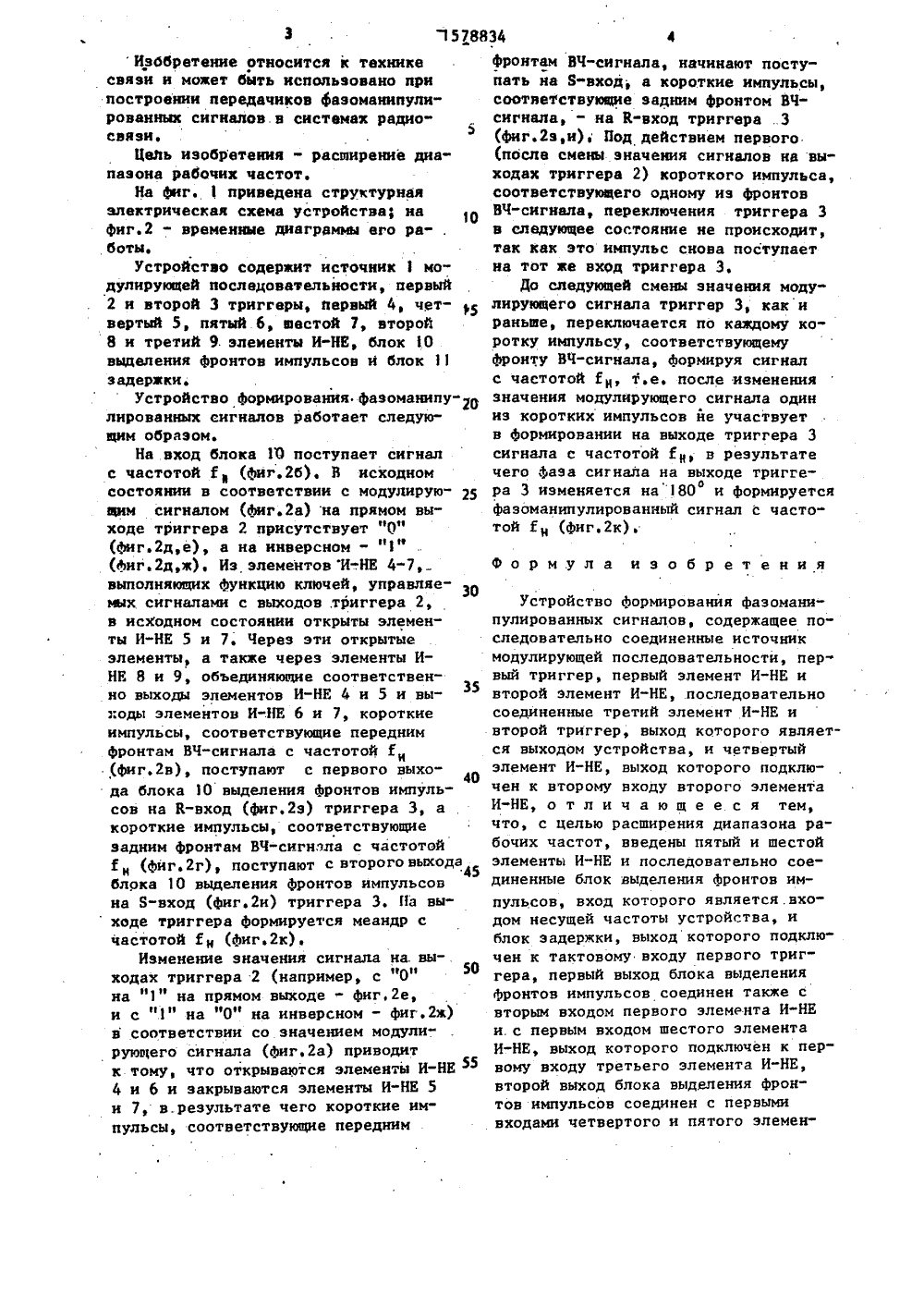

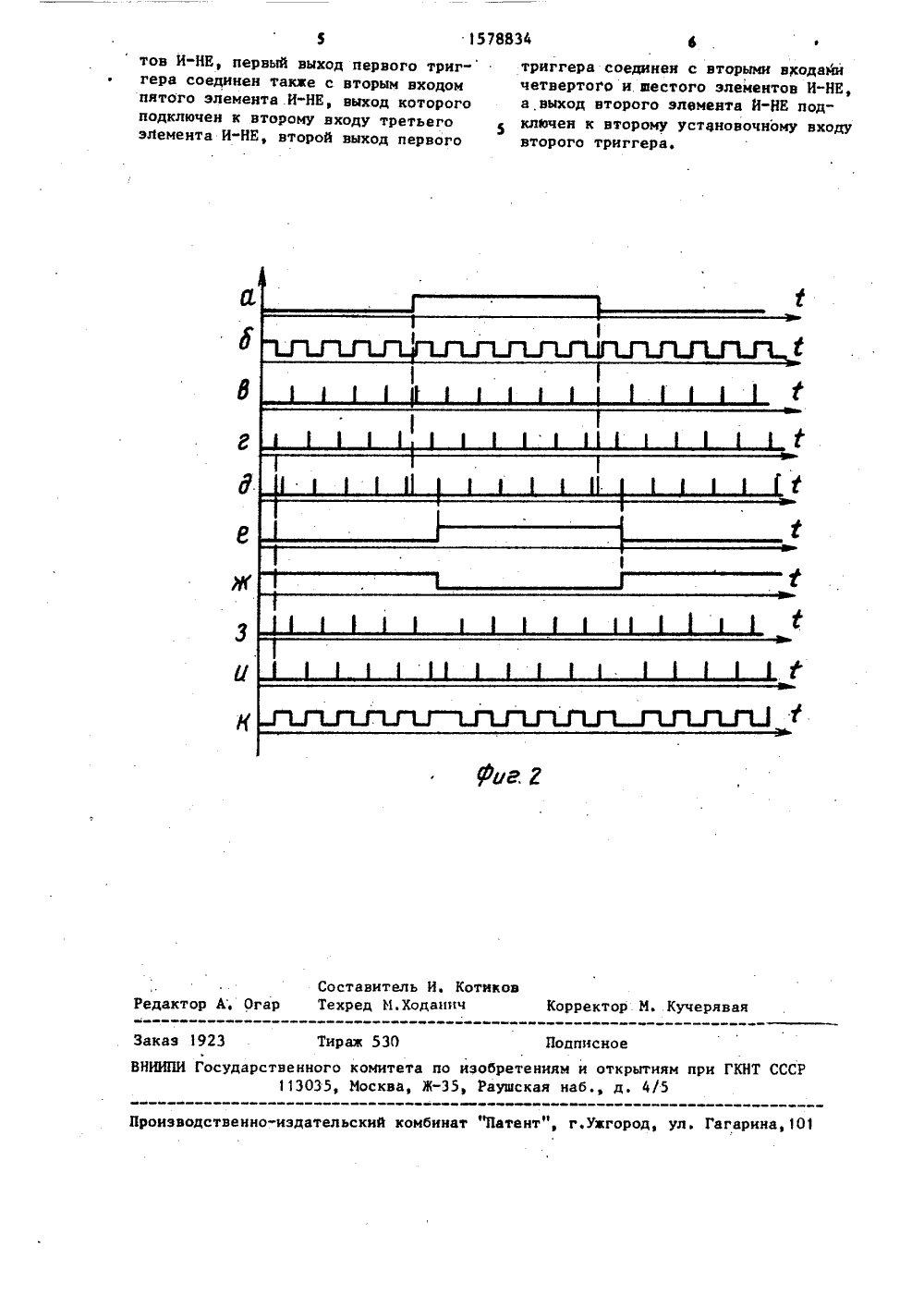

) Ш 8 Н 04 Ь 27/ ГОСУДАРСТВЕННЫЙ НОМИТЕПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ П(НТ СССР ЗОБРЕТЕНИ ИС Н А ВТОРСКОМУ С 8 ИДЕТЕЛЬСТВУ Бюл. Ф 26 ий институт р ад. М.К. Янгел10.В. Бочарн и С.А. Фатеев 1(088.8) свидетел Н 04 Ь 2 диоэлекков,ССР982. ьство 7/20,(21) 4498408/2(54) УСТРОЙСТВО ФОРМИРОВАНИЯ ФАЗОМАНИПУЛИРОВАННЫХ СИГНАЛОВ(57) Изобретение относится к техникесвязи и может использоваться при построенчи передатчиков фазоманипулированных сигналов в системах радиосвязи. Целью изобретения является расширение диапазона рабочих частот.Устройство содержит источник 1 модулирующай последовательности, дватриггера 2, 3, шесть элементов И-НЕ4-9, блок 10 выделения фронтов импульсов, блок 11 задержки. 2 ил.1578834Изббретение относится к техникесвязи и может быть использовано припостроении передачиков фазоманипули"рованных сигналов в системах радио"связи.ЦЮь изобретения - расширение диапазона рабочих частот.На фиг. 1 приведена структурнаяэлектрическая схема устройства; нафиг.2 - временные диаграммы его ра- .боты.Устройство содержит источник 1 модулирующей последовательности, первый2 и второй 3 триггеры, первый 4, четвертый 5, пятый 6, шестой 7, второй8 и третий 9 элементы И"НЕ, блок 10выделения фронтов импульсов и блок 11задержки.Устройство формирования фазоманипуОлированных сигналов работает следующим образом.На .вход блока 1 О поступает сигналс частотой Г (фиг.2 б). В исходномсостоянии в соответствии с модулирующим сигналом (Лиг.2 а) на прямом выходе триггера 2 присутствует "0"(фиг.2 д,ж), Из элементов И-.НЕ 4-7,выполняющих функцию ключей, управляе Омых сигналами с выходов .триггера 2,в исходном состоянии открыты элементы И-НЕ 5 и 7. Через эти открытыеэлементы, а также через элементы ИНЕ 8 и 9, обьединяющие соответственно выходы элементов И-НЕ 4 и 5 и вы 35ходы элементов И-.НЕ 6 и 7, короткиеимпульсы, соответствующие переднимфронтам ВЧ-снгнала с частотой Г(фиг.2 в), поступают с первого выхо-да блока 10 выделения фронтов импульсов на К-вход (фиг.2 э) триггера 3, акороткие импульсы, соответствующиезадним фронтам ВЧ-сигнала с частотойЙ (фиг.2 г), поступают с второго выходаблока 1 О выделения фронтов импульсовна Б-вход (фиг.2 н) триггера 3. На вы ходе триггера формируется меандр счастотой Гн (фиг.2 к),Изменение значения сигнала на. вы-.ходах триггера 2 (например, с "О"на "1" на прямом выходе - фиг.2 е,и с "1" на "О" на инверсном - фиг.2 ж)в соответствии со значением модули"рующего сигнала (фиг.2 а) приводитк тому, что открываются элементы И-НЕ 5554 и 6 и закрываются элементы И"НЕ 5и 7, в.результате чего короткие импульсы, соответствующие передним 4фронтам ВЧ"сигнала, начинают поступать на 8"вход, а короткие импульсы,соответствующие задним фронтом ВЧсигнала, - на В-вход триггера . 3(фиг.2 э,и), Под действием первого(пбсле смены значения сигналов на выходах триггера 2) короткого импульса,соответствующего одному из фронтовВЧ-сигнала, переключения триггера 3в следующее состояние не происходит,так как это импульс снова поступаетна тот же вход триггера 3,До следующей смены значения модулирующего сигнала триггер 3, как ираньше, переключается по каждому коротку импульсу, соответствующемуфронту ВЧ-сигнала, Формируя сигналс частотой Ги, т.е. после изменениязначения модулирующего сигнала одиннз коротких импульсов йе участвуетв формировании на выходе триггера 3сигнала с частотой Ен, в результатечего фаза сигнала на выходе триггера 3 изменяется на 180 н формируетсяфазоманипулированный сигнал с частотой Ен (фиг.2 к). Формула изобретения Устройство формирования фазоманипулнрованных сигналов, содержащее последовательно соединенные источник модулнрующей последовательности, пер вый триггер, первый элемент И-НЕ и второй элемент И"НЕ, последовательно соединенные третий элемент И-НЕ и второй триггер, выход которого является выходом устройства, и четвертый элемент И-НЕ, выход которого подключен к второму входу второго элемента И-НЕ, о т л и ч а ю щ е е с я тем, что, с целью расширения диапазона рабочих частот, введены пятый и шестой элементы И-НЕ и последовательно соединенные блок выделения фронтов импульсов вход которого является входом несущей частоты устройства, и блок задержки, выход которого подключен к тактовому входу первого триггера, первый выход блока выделения фронтов импульсов соединен также с вторым входом первого элемента И-НЕ и. с первым входом шестого элемента И-НЕ, выход которого подключен к первому входу третьего элемента И"НЕ, второй выход блока выделения фронтов импульсов соединен с первыми входами четвертого и пятого элемен1518834 тов И-НЕ, первый выход первого триг- триггера соединен с вторыми входайи гера соединен также с вторым входом четвертого и.аестого элементов И-НЕ, пятого элемента.И-НЕ, выход которого а выход второго элемента И-НЕ подподклоче второму входу третьего 5 клвчен к второму установочному входу эЛемента И-НЕ, второй выход первого второго триггера,оставитель И. Котиковехред М.Ходаиич ор А; Ога Кор М. Кучеря каз 192 КНТ ССС НИИПИ Госуда Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,01 а Ю Тираж 530 Подписноевенного комитета по изобретениям и открытиям113035, Москва, Ж, Раушская наб., д, 4/5
