Система утилизации теплоты вытяжного воздуха

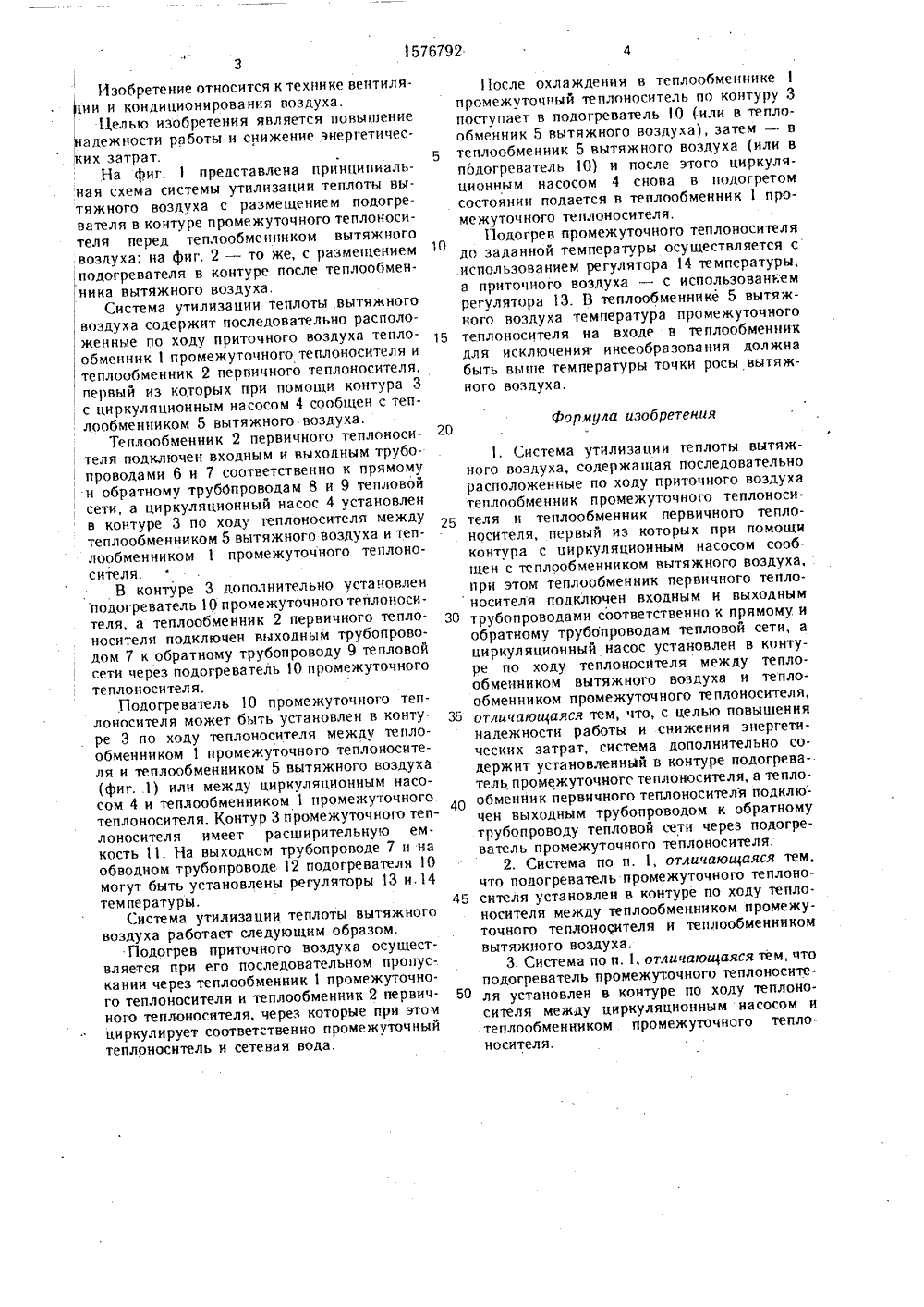

(51 4 Г 3/147 ОМИТЕТ ОТНРЫТИ ГОСУДАРСТВЕННЫПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ЕНИЯ,и инст ции по прольных центутилиза ции МНИИТЭП Ю ОПИСАНИЕ ИЗОБРЕ А ВТОРСНОМУ СВИДЕТЕЛЬСТВ(71) Государственный проектнХарьковский Сантехпроект(56) Поз М. Я. и др. Рекомендаектированию воздухоподготовитеров с теплообменниками длятепла вытяжного воздуха, - М.:1983, с. 7 - 10, рис. 3.(54) СИСТЕМА УТИЛИЗАЦИИ ТЕПЛОТЫ ВЫТЯЖНОГО ВОЗДУХА(57) Изобретение относится к технике вентиляции и кондиционирования воздуха, Целью изобретения является повышение надежности в работе и снижение энергетических затрат. Система утилизации теплоты вытяжного воздуха содержит последовательно расположенные по ходу приточного воздуха теплообменник 1 промежуточного теплоносителя и теплообменник 2 первичного теплоносителя, первый из которых при по 2мощи контура 3 с циркуляционным насосом 4 сообщен с теплообменником 5 вытяжного воздуха. Теплообменник 2 первичного теплоносителя подключен входным 6 и выходным 7 трубопроводами соответственно к прямому 8 и обратному 9 трубопроводам тепловой сети, и циркуляционный насос 4 установлен в контуре 3 по ходу теплоносителя между теплообменником 5 вытяжного воздуха и теплообменником 1 промежуточного теплоносителя, В контуре 3 дополнительно установлен подогреватель 1 О промежуточного теплоносителя, а теплообменник 2 первичного теплоносителя подключен выходным трубопроводом 7 к обратному трубопроводу 8 тепловой сети через подогреватель 10 промежуточного теплоносителя. Подогреватель 1 О промежуточного теплоносителя может быть установлен в контуре 3 по ходу теплоносителя между теплообменником 1 промежуточного теплоносителя и теплообменником 5 вытяжного воздуха или между циркуляционным насосом 4 и теплообменником 1 промежуточного теплоносителя.2 з. п. ф-лы, 2 ил.61576792е5о10о15ия,3 Формула изобретения 20 30 35 40 45 50 3Изобретение относится к технике вентилясии и кондиционирования воздуха.Целью изобретения является повышени,ких затрат.На фиг. 1 представлена принципиальная схема системы утилизации теплоты вытяжного воздуха с размещением подогрева тел я в контуре п роме жуточ ного тепло нос ителя перед теплообменником вытяжногвоздуха; на фиг. 2 - то же, с раэмегцение,подогревателя в контуре после теплообменника вытяжного воздуха,Система утилизации теплоты вытяжногвоздуха содержит последовательно расположенные по ходу приточного воздуха теплообменник 1 промежуточного теплоносителятеплообменник 2 первичного теплоносителпервый из которых при помощи контурас циркуляционным насосом 4 сообщен с теплообменником 5 вытяжного воздуха.Теплообменник 2 первичного теплоносителя подключен входным и выходным трубопроводами 6 и 7 соответственно к прямомуи обратному трубОпроводам 8 и 9 тепловойсети, а циркуляционный насос 4 установленв контуре 3 по ходу теплоносителя междутеплообменником 5 вытяжного воздуха и теплообменником 1 промежуточного теплоносителя,В контуре 3 дополнительно установленподогреватель 10 промежуточного теплоносителя, а теплообменник 2 первичного теплоносителя подключен выходным трубопроводом 7 к обратному трубопроводу 9 тепловойсети через подогреватель 10 промежуточноготеплоносителя.Подогреватель 10 промежуточного теплоносителя может быть установлен в контуре 3 по ходу теплоносителя между теплообменником 1 промежуточного теплоносителя и теплообменником 5 вытяжного воздуха(фиг. 1) или между циркуляционным насосом 4 и теплообменником 1 промежуточноготеплоносителя. Контур 3 промежуточного теплоносителя имеет расширительную емкость 11. На выходном трубопроводе 7 и наобводном трубопроводе 12 подогревателя Омогут быть установлены регуляторы 13 и,14температуры.Система утилизации теплоты вытяжноговоздуха работает следующим образом.Подогрев приточного воздуха осуществляется при его последовательном пропускании через теплообменник 1 промежуточного теплоносителя и теплообменник 2 первичного теплоносителя, через которые при этомциркулирует соответственно промежуточныйтеплоноситель и сетевая вода,После охлаждения в теплообменнике 1 промежуточный теплоноситель по контуру 3 поступает в подогреватель О (или в теплообменник 5 вытяжного воздуха), затем - в теплообменник 5 вытяжного воздуха (или в подогреватель 10) и после этого циркуляционным насосом 4 снова в подогретом состоянии подается в теплообменник 1 проме жуточ ного те плон осителя,Подогрев промежуточного теплоносителя до заданной температуры осуществляется с использованием регулятора 14 температуры, а приточиого воздуха - с использованием регулятора 13. В теплообменнике 5 вытяжного воздуха температура промежуточного теплоносителя на входе в теплообменник дл я исключения инееобра зова ния дол жна быть выше температуры точки росы вытяжного воздуха.. Система утилизации теплоты вытяжного воздуха, содержащая последовательно расположенные по ходу приточного воздуха теплообменник промежуточного теплоносителя и теплообменник первичного теплоносителя, первый иэ которых при помощи контура с циркуляционным насосом сообщен с теплообменником вытяжного воздуха, при этом теплообменник первичного теплоносителя подключен входным и выходным трубопроводами соответственно к прямому и обратному трубопроводам тепловой сети, а циркуляционный насос установлен в контуре по ходу теплоносителя между теплообменником вытяжного воздуха и теплообменником промежуточного теплоносителя, отличающаяся тем, что, с целью повышения надежности работы и снижения энергетических затрат, система дополнительно содержит установленный в контуре подогреватель промежуточногс теплоносителя, а теплообменник первичного теплоносителя подклю- чен выходным трубопроводом к обратному трубопроводу тепловой сети через подогреватель промежуточного теплоносителя.2. Система по п. 1, отличающаяся тем, что подогреватель промежуточного теплоносителя установлен в контуре по ходу тепло. носителя между теплообмекником промежуточного теплоночителя и теплообменником вытяжного воздуха.3, Система по п. 1, отличающаяся тем, что подогреватель промежуточного теплоносителя установлен в контуре по ходу теплоносителя между циркуляционным насосом и теплообменником промежуточного теплоносителя., Бланар Техред А. К Тираж 588 дарственного ком итета по изо 1 1 3035, Москва, Ж - 35,нно-издательский комбинатбретениям и откр Рау шская наб., патент, г. Ужго ректор В. Кабанийпнсноеиям при ГКНТ ССС л. Гагарина, 1 О
