Устройство для установки уплотнительных колец

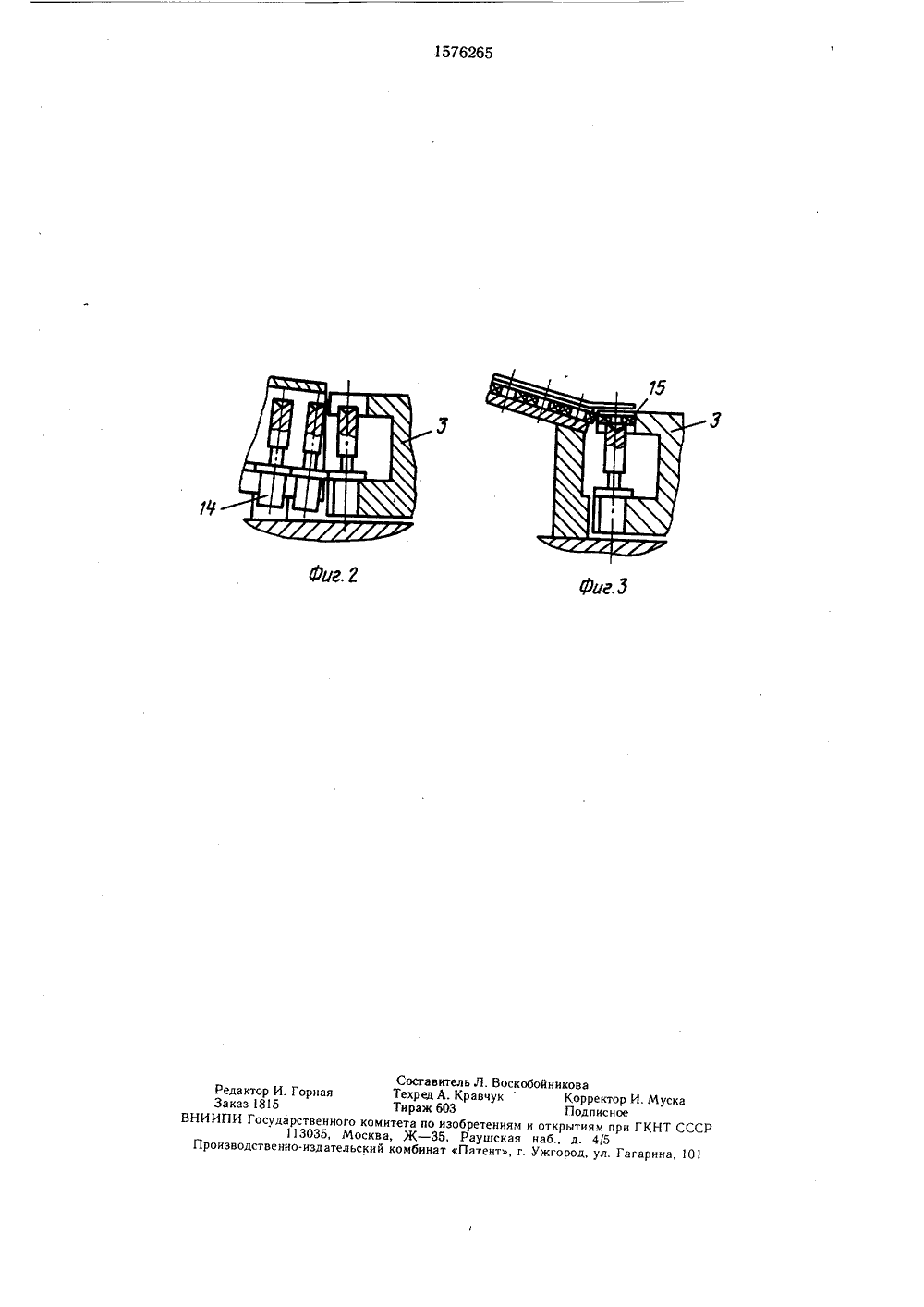

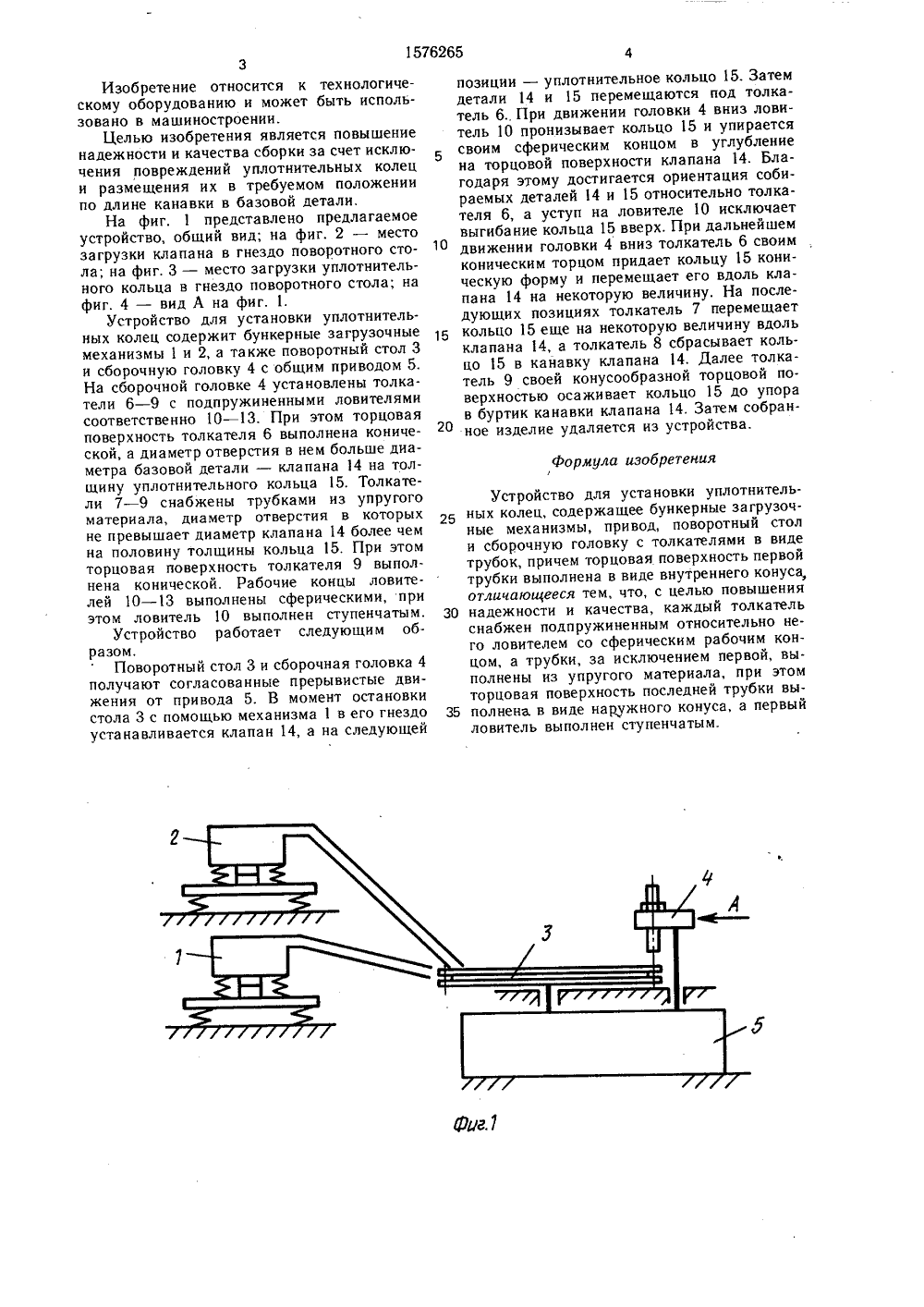

(51)5 В 23 ТЕН Вид С 3 Ъ О 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБР АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ(57) Изобретение относится к машиностроению и позволяет повысить надежность и качество сборки за счет исключения повреждений уплотнительных колец и размещения их в требуемом положении по длине канавки в базовой детали. Клапан 14 и уплотнитель,ЯО 1576265 А ное кольцо 15 поворотным столом 3 подаются к толкателю 6. Затем сборочная головка 4 перемещается вниз. При этом ловитель 10 пронизывает кольцо 15, упирается в углубление на торцовой поверхности клапана 14 и останавливается. Толкатель 6 продолжает двигаться, придает кольцу 15 коническую форму и перемещает его вдоль клапана 14. Далее стол 3 подает клапан 14 под толка- тель 7, который перемещает кольцо 15 вдоль клапана 4 на некоторую величину. Затем толкатель 8 сбрасывает кольцо 15 в канавку клапана 14, а толкатель 9 осаживает кольцо 15 до упора в буртик канавки клапана 14.4 ил1576265 Формула изобретения1 3Изобретение относится к технологическому оборудованию и может быть использовано в машиностроении.Целью изобретения является повышение надежности и качества сборки за счет исключения повреждений уплотнительных колец и размещения их в требуемом положении по длине канавки в базовой детали,На фиг, 1 представлено предлагаемое устройство, общий вид; на фиг. 2 - место загрузки клапана в гнездо поворотного стола; на фиг. 3 - место загрузки уплотнительного кольца в гнездо поворотного стола; на фиг. 4 - вид А на фиг. 1.Устройство для установки уплотнительных колец содержит бункерные загрузочные механизмы 1 и 2, а также поворотный стол 3 и сборочную головку 4 с общим приводом 5. На сборочной головке 4 установлены толка- тели б - 9 с подпружиненными ловителями соответственно 10 - 13. При этом торцовая поверхность толкателя 6 выполнена конической, а диаметр отверстия в нем больше диаметра базовой детали - клапана 14 на толщину уплотнительного кольца 15. Толкатели 7 - 9 снабжены трубками из упругого материала, диаметр отверстия в которых не превышает диаметр клапана 14 более чем на половину толщины кольца 15. При этом торцовая поверхность толкателя 9 выполнена конической. Рабочие концы ловителей 10 - 13 выполнены сферическими, при этом ловитель 10 выполнен ступенчатым,Устройство работает следующим образом.Поворотный стол 3 и сборочная головка 4 получают согласованные прерывистые движения от привода 5. В момент остановки стола 3 с помощью механизма 1 в его гнездо устанавливается клапан 14, а на следующей позиции - уплотнительное кольцо 15. Затем детали 14 и 15 перемещаются под толка- тель 6. При движении головки 4 вниз ловитель 10 пронизывает кольцо 15 и упирается 5своим сферическим концом в углубление на торцовой поверхности клапана 14. Благодаря этому достигается ориентация собираемых деталей 14 и 15 относительно толкателя б, а уступ на ловителе 10 исключает выгибание кольца 15 вверх. При дальнейшем движении головки 4 вниз толкатель 6 своим коническим торцом придает кольцу 15 коническую форму и перемещает его вдоль клапана 14 на некоторую величину, На последующих позициях толкатель 7 перемещает кольцо 15 еще на некоторую величину вдоль клапана 14, а толкатель 8 сбрасывает кольцо 15 в канавку клапана 14. Далее толка- тель 9 своей конусообразной торцовой поверхностью осаживает кольцо 15 до упора в буртик канавки клапана 14. Затем собранное изделие удаляется из устройства. Устройство для установки уплотнительных колец, содержащее бункерные загрузочные механизмы, привод, поворотный стол и сборочную головку с толкателями в виде трубок, причем торцовая поверхность первой трубки выполнена в виде внутреннего конуса, отличающееся тем, что, с целью повышения 30 надежности и качества, каждый толкательснабжен подпружиненным относительно него ловителем со сферическим рабочим концом, а трубки, за исключением первой, выполнены из упругого материала, при этом торцовая поверхность последней трубки вы полнена в виде наружного конуса, а первыйловитель выполнен ступенчатым.1576265 РЧСоставитель Л. ВоскобойниковаИ. Го ная Техред А. КравчукКорректор И. Муска Редактор . орная Заказ 1815 ВНИИПИ Государственного комитета по изобретениям и открытиям при Г 113035, Москва, Ж - 35, Раушская наб., д. 4/5 чПатент, г. Ужгород, ул. Гагарина, 1Производственно-издательскии ком инат П
