Регулятор уровня верхнего бьефа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

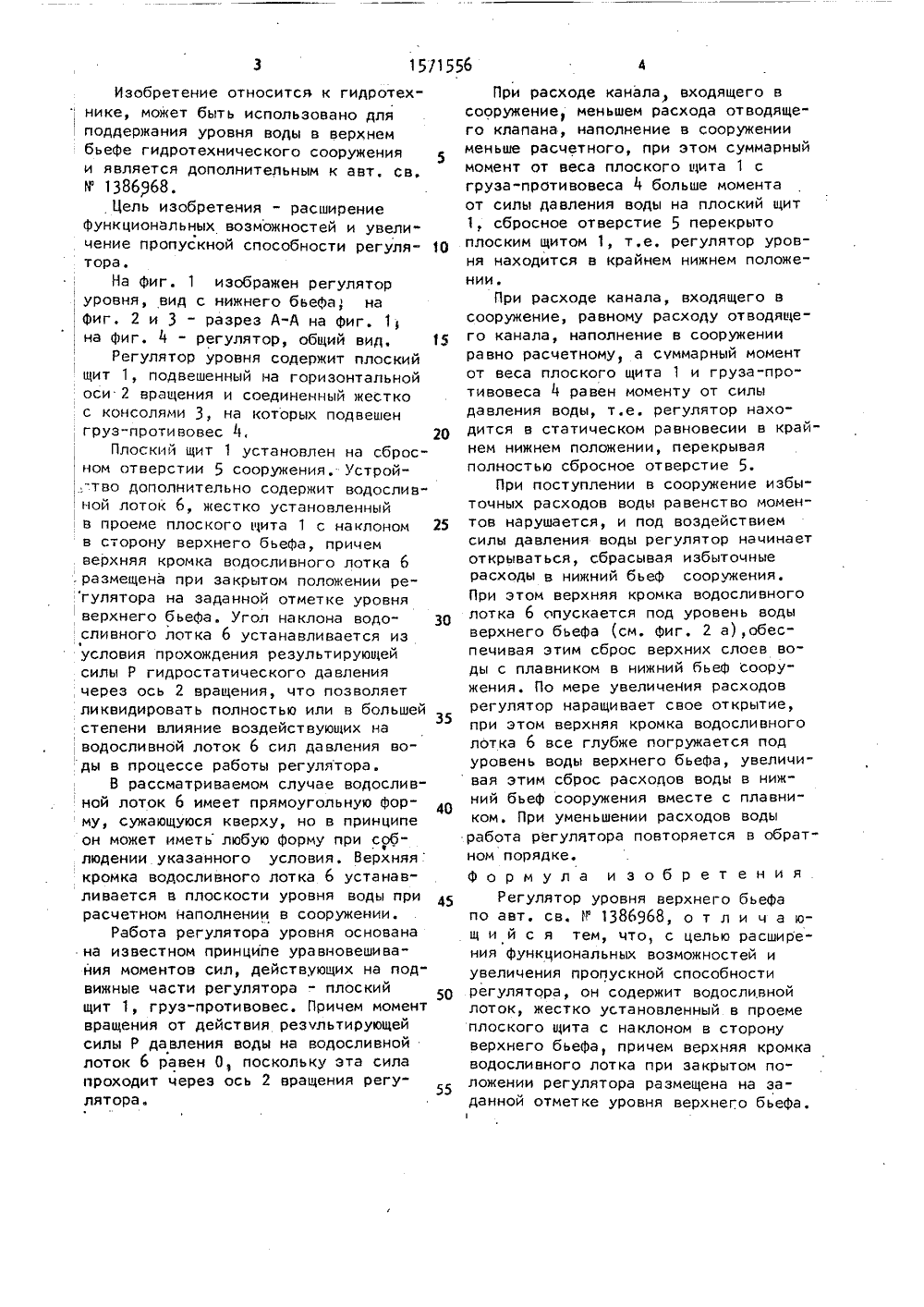

Изобретение относится к гидротех"нике, может быть использовано дляподдержания уровня воды в верхнембьефе гидротехнического сооруженияи является дополнительным к авт, св,8 1386968.Цель изобретения - расширениефункциональных возможностей и увеличение пропускной способности регулятора.На фиг. 1 изображен регуляторуровня, вид с нижнего бьефа, нафиг, 2 и 3 - разрез А-А на фиг. 11на Фиг. 4 - регулятор, общий вид.Регулятор уровня содержит плоскийщит 1, подвешенный на горизонтальнойоси 2 вращения и соединенный жесткос консолями 3, на которых подвешенгруз-противовес 4,Плоский щит 1 установлен на сброс ном отверстии 5 сооружения. Устрой,-тво дополнительно содержит водосливной лоток 6, жестко установленныйв проеме плоского щита 1 с наклономв сторону верхнего бьефа, причемверхняя кромка водосливного лотка 6, размещена при закрытом положении регулятора на заданной отметке уровняверхнего бьефа. Угол наклона водосливного лотка 6 устанавливается изусловия прохождения результирующейсилы Р гидростатического давлениячерез ось 2 вращения, что позволяетликвидировать полностью или в большейстепени влияние воздействующих наводосливной лоток 6 сил давления воды в процессе работы регулятора.В рассматриваемом случае водослив ной лоток 6 имеет прямоугольную Форму, сужающуюся кверху, но в принципеон может иметь любую форму при соблюдении указанного условия. Верхняякромка водосливного лотка б устанавливается в плоскости уровня воды прирасчетном наполнении в сооруженииРабота регулятора уровня основанана известном принципе уравновешивания моментов сил, действующих на подвижные части регулятора - плоскийщит 1, груз-противовес. Причем моментвращения от действия результирующейсилы Р давления воды на водосливнойлоток 6 равен 0, поскольку эта силапроходит через ось 2 вращения регулятора. При расходе канала входящего всооружение меньшем расхода отводящего клапана, наполнение в сооружениименьше расчетного, при этом суммарныймомент от веса плоского щита 1 сгруза-противовеса 1 больше моментаот силы давления воды на плоский щит1, сбросное отверстие 5 перекрытоплоским щитом 1, т,е. регулятор уровня находится в крайнем нижнем положении.При расходе канала, входящего всооружение, равному расходу отводящего канала, наполнение в сооруженииравно расчетному, а суммарный моментот веса плоского щита 1 и груза-противовеса 1 равен моменту от силыдавления воды, т.е, регулятор находится в статическом равновесии в крайнем нижнем положении, перекрываяполностью сбросное отверстие 5.При поступлении в сооружение избыточных расходов воды равенство момен 2 тов нарушается, и под воздействиемсилы давления воды регулятор начинаетоткрываться, сбрасывая избыточныерасходы в нижний бьеф сооружения.При этом верхняя кромка водосливноголотка б опускается под уровень водыверхнего бьефа (см. Фиг. 2 а),обеспечивая этим сброс верхних слоев воды с плавником в нижний бьеф сооружения. По мере увеличения расходоврегулятор наращивает свое открытие,при этом верхняя кромка водосливноголотка б все глубже погружается подуровень воды верхнего бьефа, увеличи вая этим сброс расходов воды в ниж 40ний бьеф сооружения вместе с плавником. При уменьшении расходов водыработа регулятора повторяется в обратном порядке,Формула изобретения45 Регулятор уровня верхнего бьефапо авт, св. Р 1386968, о т л и ч а ющ и й с я тем, что, с целью расширения функциональных возможностей иувеличения пропускной способности0 регулятора, он содержит водосли.внойлоток, жестко установленный в проемеплоского щита с наклоном в сторонуверхнего бьефа, причем верхняя кромкаводосливного лотка при закрытом положении регулятора размещена на заданной отметке уровня верхнего бьефа,УЬг Ф Составитель Т.Задворнаедактор Т,Лазоренко Техред м,дидык О.Кравцова рре 8 Тир исное Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагар ЗаказВНИИПИ осударств 1ного 035,омитет осква,157155 бф по изобретениям и -35, Раушская наб крытиям при ГКНТ СССРд, 4/5
СмотретьЗаявка
4474298, 15.08.1988
КИРГИЗСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ ИМ. К. И. СКРЯБИНА
БЕКБОЕВ ЭРКИНБЕК БЕКБОЕВИЧ, БЕКБОЕВА РОЗА САРДАРБЕКОВНА, КАМУСИНА ЭЛЬНАРА АБДУЛЛАЕВНА, САСЫКУЛОВ АБЫКЕ
МПК / Метки
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
Опубликовано: 15.06.1990
