Регулятор уровня воды в бьефах

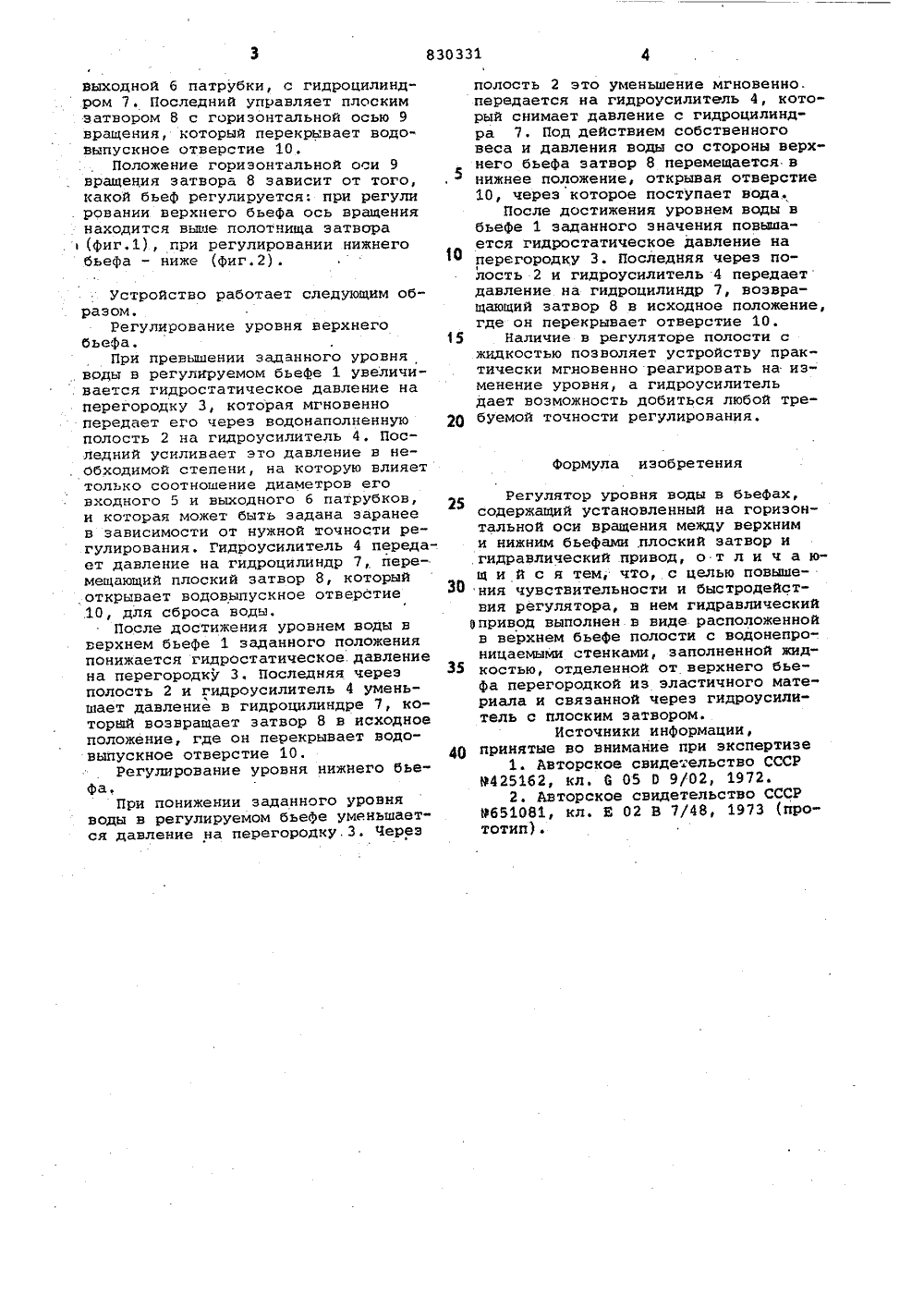

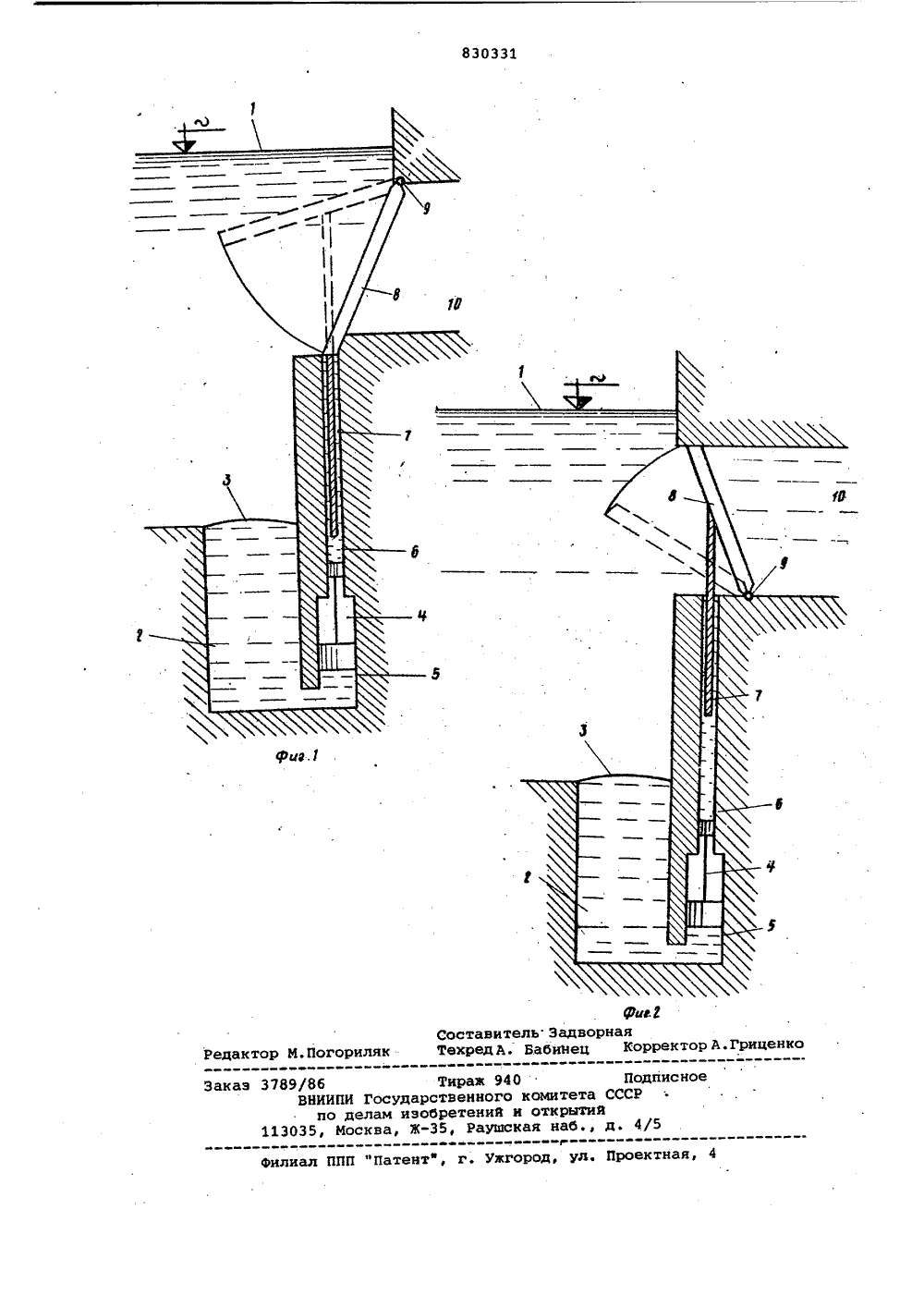

Союз Советских Социалистических Уеспубее(22) Заявлено 100879 (21) 2815182/18-24 5 М,(з с присоединением заявки йо 6 05 0 9/02 ГвсулярствеввыЯ коивтет СССР во дедам взобретеввй в открытв 1Дата опубликования описания 150 581(54) РЕГУЛЯТОР УРОВНЯ .ВОДЫ В ВЬЕФАХ Изобретение относится к гидротехнике, а точнее к автоматическим устройствам для регулирования уровня воды в бьефах гидротехнических сооружений.Известен регулятор уровня воды, включающий плоский затвор с горизонтальной осью вращения, гидравлический привод для управления затвором и поплавковый датчик уровня (1Наиболее близким по техническому решению к предлагаемому является затвор, включакщий горизонтальную ось вращения, гидравлический привод в виде эластичной оболочки, имеющей впускное отверстие и образующей полость затвора, связанную трубопроводом с поплавковым датчиком уровня. 2.Однако данный регулятор не обладает чувствительностью к незначительному изменению уровня воды в регулируемом бьефе и имеет недостаточное быстродействие, так как диаметр трубопровода, соединяющего полость затвора с поплавковым датчиком уровня, и диаметр впускного отверстия в эластичной оболочке - малы, и наполнение полости затвора, необходимое для его закрытия, требует сравнительно большого времени.Цель изобретения - устранение указанных недостатков и повышение как чувствительности, так и быстродействия регулятора. Цель достигается тем, что в регуяяторе уровня воды в бьефах, содержа О щем установленный на горизонтальнойоси вращения между верхним и нижнимбьефами плоский затвор и гидравлический привод, гидравлический привод выполнен в. виде расположенной в верх- И нем бьефе полости с водонепроницаемьхчи стенками, заполненной жидкостью,- отделенной от верхнего бьефа перегородкой из эластичного материала исвязанной через гидроусилнтель с 26 плоским затвором.На фиг. 1 представлена конструкциярегулятора уровня воды в бьефахпри регулировании верхнего бьефа;на фиг. 2 - то же, нижнего бьефа, 25 Регулятор включает помещенную врегулируемом верхнем бьефе 1 полость2 с жидкостью, перекрытую сверху перегородкой 3 иэ эластичного мате-.риала, связанную через гидроусили тель 4, имеющий входной 5 и меньший20 25 40 выходной б патрубки, с гидроцилиндром 7. Последний управляет плоским затвором 8 с горизонтальной осью 9 вращения, который перекрывает водо выпускное отверстие 10.Положение горизонтальной оси 9вращения затвора 8 зависит от того, какой бьеф регулируется: при регули . ровании верхнего бьефа ось вращениянаходится выше полотчища затвора .(фиг.1), при регулировании нижнегобьефа - ниже (Фиг.2). Устройство работает следующим образом.Регулирование уровня верхнегобьефа,При превышении заданного уровняводы в регулируемом бьете 1 увеличи. вается гидростатическое давление наперегородку 3, которая мгновеннопередает его через водонаполненнуюполость 2 на гидроусилитель 4. Последний усиливает это давление в необходимой степени, на которую влияеттолько соотношение диаметров еговходного 5 и выходного б патрубков,и которая может быть задана заранеев зависимости от нужной точности регулирования. Гидроусилитель 4 передает давление на гидроцилиндр 7, перемещающий плоский затвор 8, которыйоткрывает водовыпускное отверстие.10, для сброса воды.После достижения уровнем воды вверхнем бьефе 1 заданного положенияпонижается гидростатическое. давлениена перегородку 3, Последняя черезполость 2 и гидроусилитель 4 уменьшает давление в гидроцилиндре 7, которий возвращает затвор 8 в исходноеположение, где он перекрывает водовыпускное отверстие 10.Регулирование уровня нижнего бьеФаПри понижении заданного уровняводы в регулируемом бьефе уменьшается давление на перегородку.3. Через полость 2 это уменьшение мгновенно. передается на гидроусилитель 4, который снимает давление с гидроцилиндра 7, Под действием собственного веса и давления воды со стороны верхнего бьефа затвор 8 перемещается в нижнее положение, открывая отверстие 10, через которое поступает вода,После достижения уровнем воды в бьефе 1 заданного значения повышается гидростатическое давление на перегородку 3. Последняя через полость 2 и гидроусилитель 4 передает давление на гидроцилиндр 7, возвращающий затвор 8 в исходное положение, где он перекрывает отверстие 10.Наличие в регуляторе полости с жидкостью позволяет устройству практически мгновенно реагировать на изменение уровня, а гидроусилитель дает возможность добиться любой требуемой точности регулирования. Формула изобретения Регулятор уровня воды в бьефах,содержащий установленный на горизонтальной оси вращения между верхними нижним бьефами плоский затвор игидравлический привод, о т л и ч а ю"щ и й с я тем, что, с целью повышения чувствительности и быстродействия регулятора, в нем гидравлическийрпривод выполнен в виде расположеннойв верхнем бьефе полости с водонепроницаемыми стенками, заполненной жидкостью, отделенной от верхнего бьефа перегородкой из эластичного материала и связанной через гидроусилитель с плоским затвором.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9425162, кл. 8 05 О 9/02, 19722, Авторское свидетельство СССР9651081, кл. Е 02 В 7/48, 1973 (прототип).к тор А. Гриценко 940 Подписноеого комитета СССРий и открытийушская наб., д, 4/5 илиал ППП фПатентф, г. Ужгород, ул. Проектная з 3789/86 ВНИИ по 113035, Тира Государствен лам изобрете ква, Ж, Р Фиалъ ЗадворнаяБабинец Кор
