Магнитный сепаратор

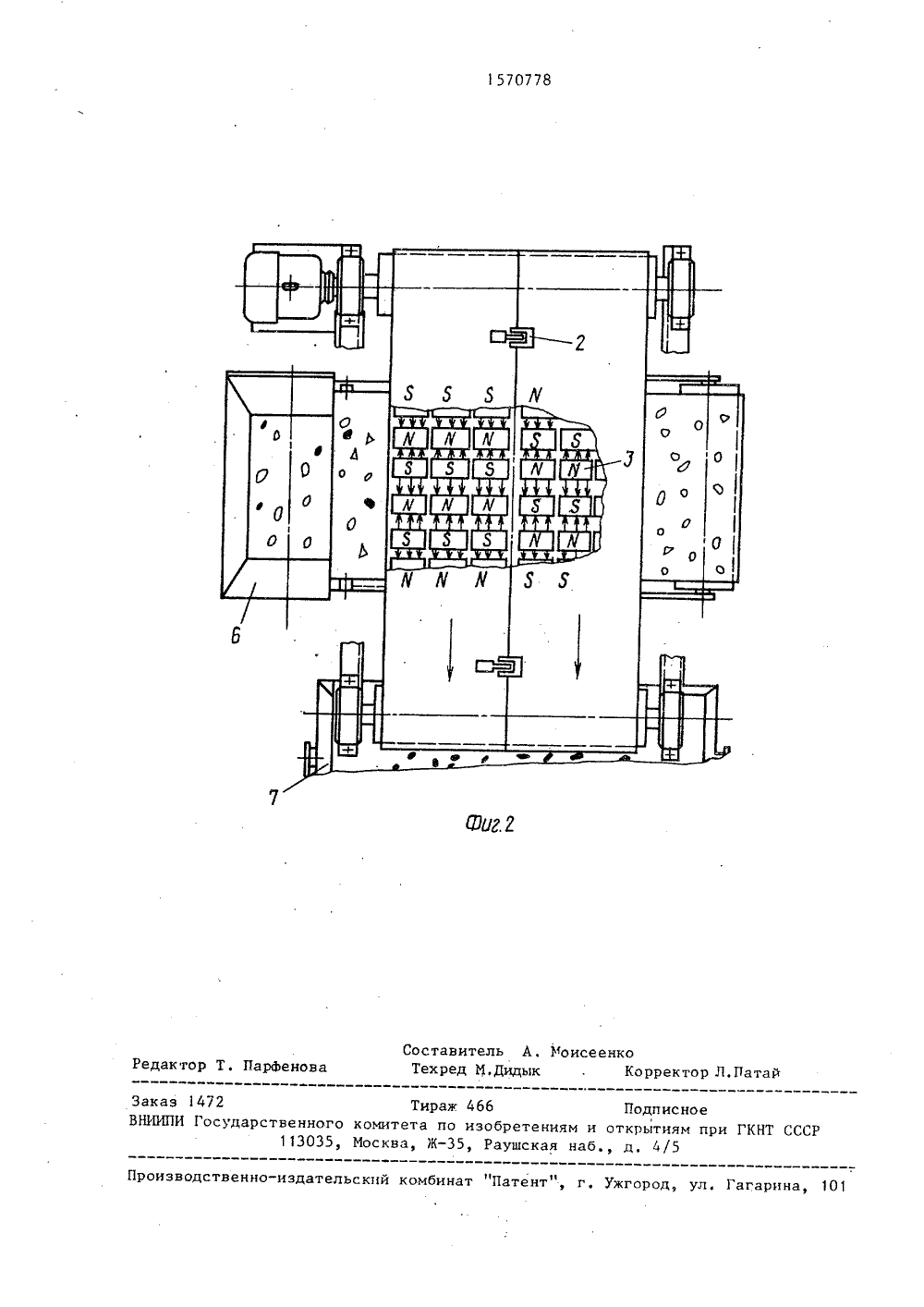

(57) Изо нои сепа рет а и ие о и к гнит- цветэФФек - счет ц и отходо ов. Цель роцесс чернь ых та ов ение и за тивности регулиро ля и его а сепара убины ма ани нит го понаявиде яженн сти. Маги выполнена тема сепарато симметрично расп оженных П)и На пов нирн енных плит о материал з Ферромагерхности П итн ОО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР . ОПИСАНИЕ А ВТОРИЧНОМУ. СВИД(56) АвторсУ 710642, кАвторскоВ 540670, кл 8.89(088.8)кое свидетельство ССС л. В 03 С 1/00, 1 978. е свидетельство СССРВ 03 С 1/16, 1972,(54) МАГНИТНЫЙ СЕПАРАТ рядами закреплены магниты (М) 3. Врядах М 3 вдоль Пполярность полюсов чередуется. Напротив каждого полюса МЗ одной П 1 расположен противополоный полюс МЗ другой П 1, Магнитнаясистема расположена над снимающейветвью разгрузочного конвейера (К) 4Под разгрузочным К 4 расположен перпендикулярно ему подающий К 5. Н5 расположен бункер. У концов К 4 и5 расположены приемники продуктовразделения. Смесь стружки черных ицветных металлов из бункера подаетсяна К 5 и поступает в зону действияМ 3. Магнитная стружка притягиваетсяк ленте К 4 и разгружается в приемникмагнитного продукта, Немагнитнаястружка разгружается в приемник немагнитного продукта. Благодаря чередованию полсов происходит освобождение немагнитной стружки, механически захваченной магнитной. Наличиешарнира в месте соприкосновения граней П 1 позволяет регулировать глубину магнитного поля, 2 ил, 15707781Сепаратор работает следующим образом,Смешанная стружка черных металлов,засореннаянемагнитными цветными металлами, из бункере б подается наконвейер,5, Попадая в зону действиямагнитного поля, возбуждаемого магнитами 3, установленными на плитахс разноименными полюсами. один против другого, магнитная стружка притягивается к поверхности разгрузоч 50 55 Изобретение относится к разделению материалов по магнитным свойствам и может быть использовано для разделения отходов черных и цветных металлов.Цель изобретения - повышение эфФективности процесса сепарации за счет регулирования глубины магнитного поля и его напряженности. 10На Фиг, 1 представлен предлагаемый сепаратор, общиР вид, разрез; на Фиг. 2 - то же, вид сверху.Магнитный сепаратор включает по- дающий ленточный конвейер и расположенный над ним перпенцикулярно ему разгрузочный конвейер. Над снимающей ветвью разгрузочного конвейера расположена магнитная система.Магнитная система состоит из маг-. нитопровода, выдолненного в виде двух симметричных плит 1 из Ферромагнитного материала, расположенных под углом друг к другу с вершиноР угла в верхней части в месте сопри косновения их гранеР, Плиты 1 магнитопровода в месте соприкосновения их гранеР снабжены шарниром 2. На каждой из плит 1 установлены ряды постоянных магнитов 3. Блоки постоян- ЗО ных магнитов 3 установлены рядами на каждой плите 1 с чередующейся полярностью полюсов, причем магнитный полюс одной из плит 1 противолежит магнитному полюсу противоположной полярности другоР плиты 1 . Разгрузочный конвеРер 4 может быть установлен над подающим конвеРером 5 не только перпендикулярно ему, но и параллельно, Над конвейером 4 рас.положен бункер 6. В конце конвейеров 4 и 5 расположены приемники 7 и 8 соответственно магнитного и немагнитного продукта. ного конвейера 4, установленного над конвейером 5. При движении разгрузочного конвейера 4 вдоль магнитов 3, установленных с чередующейся полярностью на каждой плите 1, стружка черных металлов перемагничивается и при переходе от одной зоны межполюсного пространства к другоР освобождает захваченные цветные металлы, которые падают на конвейер 5 и выносятся в приемник 8 немагнитного продукта. Стружка черных металлов разгружается в приемник 7 магнитного продукта. Для создания необходимоР величины градиента напряженности магнитного поля плиты 1 располагаются под углом друг к другу с вершиноР угла в верхней части в месте соприкосновения их граней. Угол между плитами 1 регулируется шарниром 2 и устанавливается от 90 до 1 80 . Выполнение угла между плитами 1 меньше 90 не создает необходимой величины градиента напряженности магнитного поля на поверхности конвейера 5, а выполнение угла между плитами 1 боль- ше 180 приводит к изменению положения вершины угла и резкому падению магнитной силы на поверхности конвейера 5.Формула изобретенияМагнитный сепаратор, содержащиР подающий ленточный конвейер, расположенный над ним перпендикулярно к нему разгрузочныР конвейер и размещенную над снимающей ветвью ленты разгрузочного конвейера магнитнуюсистему, о т л и ч а ю щ и й с я тем, что, с целью повышения эфФективности процесса сепарации за счет регулирования глубины магнитного поля и его напржкенности, магнитная система выполнена в виде симметрично расположенных и шарнирно скрепленных между собой двух плит из Ферромагнитного материала, на поверхности которых закреплены ряды постоянных магнитов, причем в рядах вдоль каждой плиты магниты набраны с чередованием полярности полюсов, а напротив каждого полюса одной плиты расположен противоположныРполюс другой плиты.1570778 Составитель А, Моисеенкодак тор Т . ПарФе но в а Техред М.дидык Корректор Л.Патай одпис ениям и открытия кая наб д. 4/5 инат "Патент", г, Ужгород Производственно-издательский ко л, Гагарин Заказ 1472 ВНИИПИ Госуд Тираж 466 твенного комитета по изобре 113035, Москва, Ж, Рауш
