Номер патента: 157046
Текст

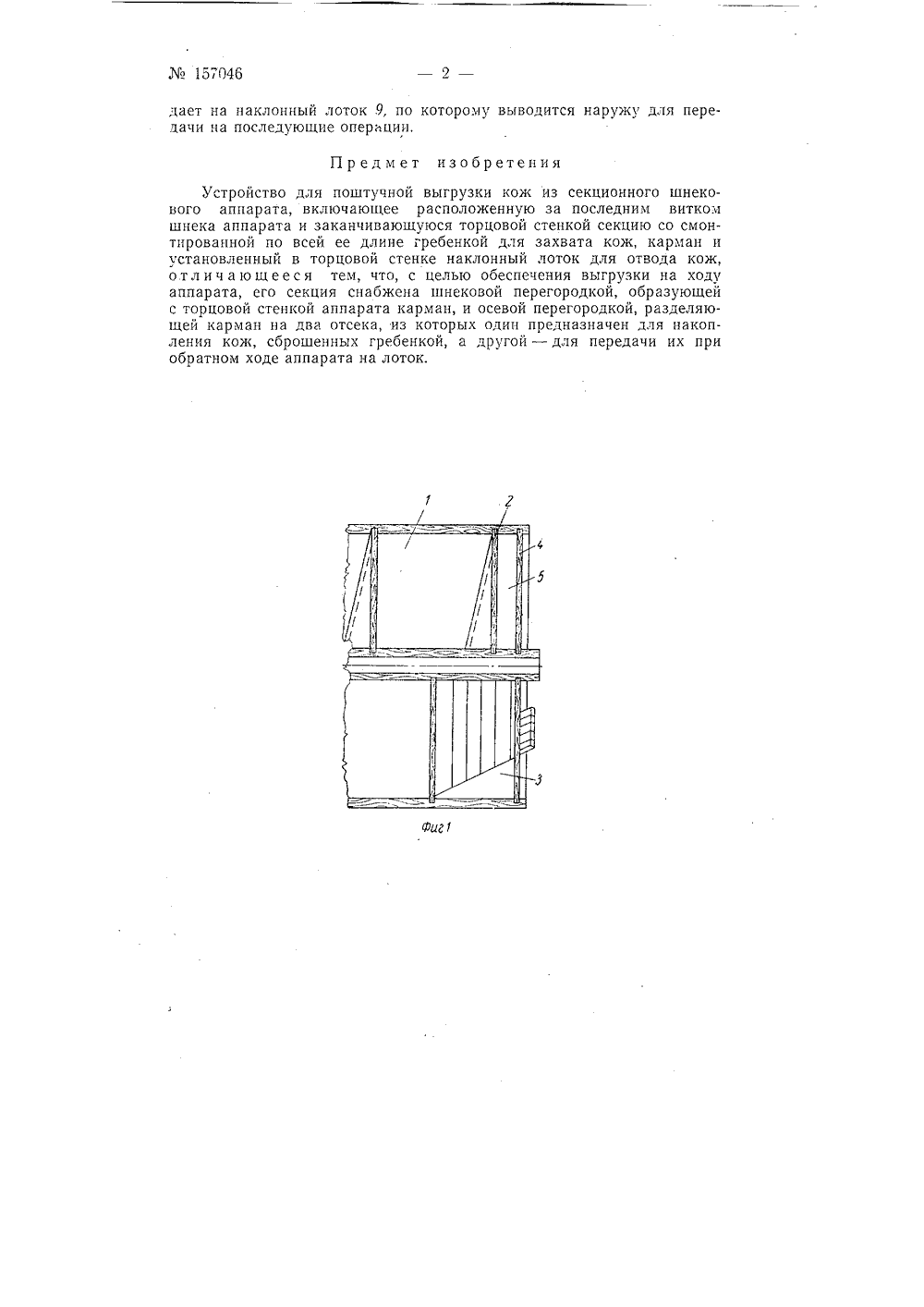

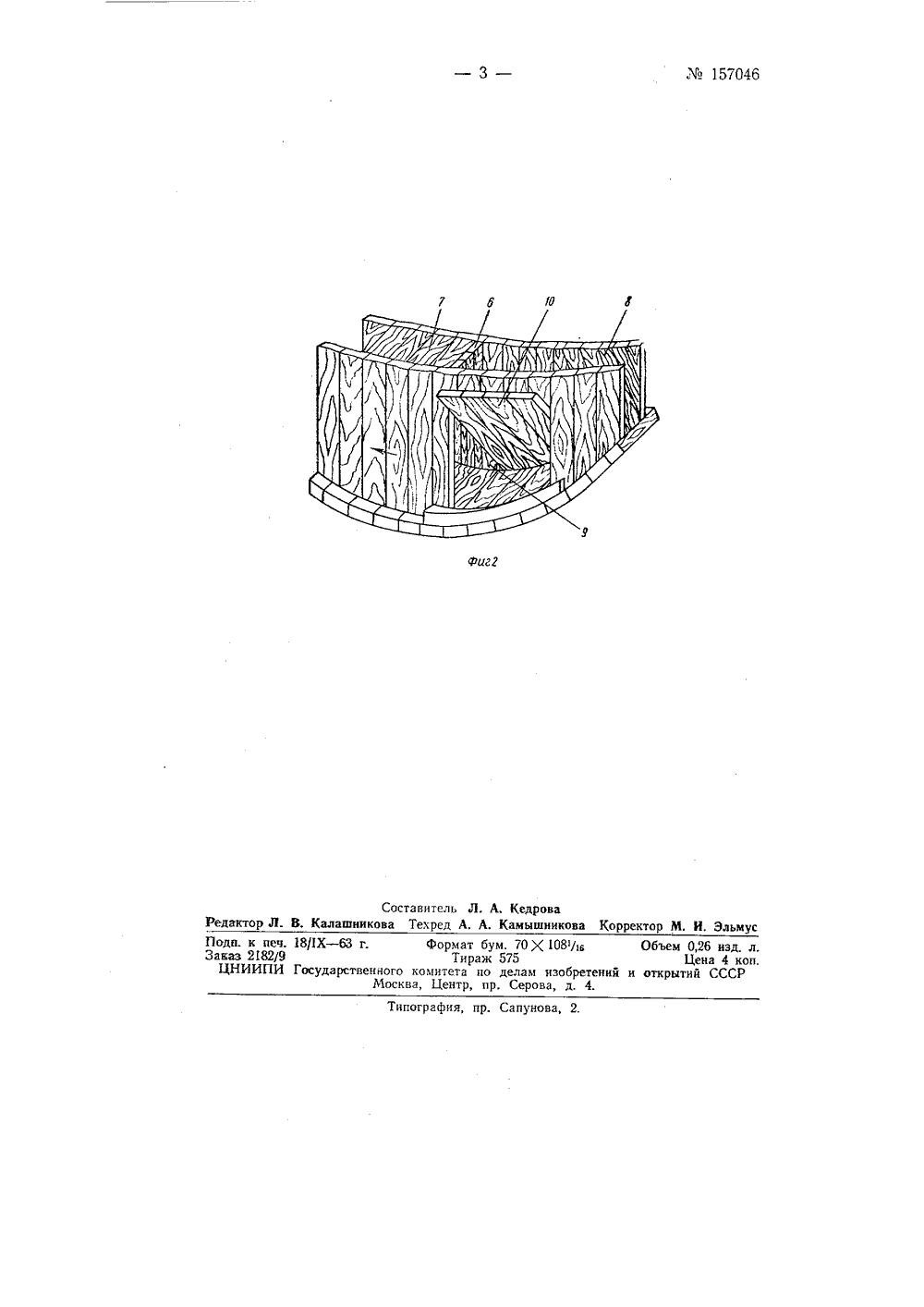

,й 1 в 157046 Класс С 14 Ь; 28 Ь, 27 отСССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Ло 130И, К. Квяткевич УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВЫГРУЗКИ КОЖ ИЗ СЕКЦИОННОГО ШНЕКОВОГО АППАРАТАЗаявлено 27 ноября 1962 г. за М 805359/28-12в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Боллетене изобретении и товарных знаков М 17 за 1963 г.Известно устройство для пошт 1 ной выгрузки кож из секционного тпнекового аппарата, включающее расг 1 олохкенную за последним витком шнека аппарата и заканчивающуюся торцовой стенкой секцпкз с греОенкой по Всей ее длине, преднязняченно 11 для захватя кон:, ка 1)- ман и установленньш в торцовой стенке наклонный лоток для выгрузки кож,Предлягяемое устроиство Обеспе 1 ивяет поштучную выгрзк 1 кож без остановки аппарата в результате того, что его секция снабжена шнековой перегородкой, образующей с торцовой стенкой аппарата карман, и осевой перегородкой, разделяюще 111 карман на два отсека, нз которых один предназначен для накопления кож, сброшенных греос.1- кой, а другой - для передачи нх при обратном ходе аппарата Н 1 лоток.На фиг. 1 изображена схема устройства; на фиг. 2 - лоток для сбрасывания выгруженных кож.Устройство содержит секцию 1, шнековую перегородку 2, гребенку 3. Шнековая перегородка образует с торцовой стенкой 4 аппарата карман 5. Карман разделен перегородкой б на два отсека 7 и 8. В торцовой стенке предусмотрено окно 9, в которое из отсека 8 выведен наклонный лоток 10.Устройство работает следующим образом. При реверсировании аппарата гребенка захватывает кожу, поднимает ее и перемешает вдоль оси аппарата. В верхнем положении гребенки кожа под действием собственного веса соскальзывает с гребенки и падает на дно отсека кармана 5, а при обратном ходе аппарата она из отсека попа дает на наклонный лоток 9, по которому выводится наружу для передачи на последующие операции.Пр едм ет изобретенияУстройство для поштучной выгрузки кож из секционного шнекового аппарата, включающее расположенную за последним витком шнека аппарата и заканчивающуюся торцовой стенкой секцию со смонтированной по всей ее длине гребенкой для захвата кож, карман и установленный в торцовой стенке наклонный лоток для отвода кож, отличающееся тем, что, с целью обеспечения выгрузки на ходу аппарата, его секция снабжена шнековой перегородкой, образующей с торцовой стенкой аппарата карман, и осевой перегородкой, разделяющей карман на два отсека, из которых один предназначен для накопления кож, сброшенных гребенкой, а другой - для передачи их при обратном ходе аппарата на лоток.157046фигЯСоставитель Л. А. Кедрова Редактор Л. В. Калашникова Техред А. А. Камышникова Корректор М, И. Эльмус Поди. к печ. 18/1 Х - 63 г. формат бум. 70 Х 108/ы Объем 0,26 изд. л. Заказ 2182/9 Тираж 575 Цена 4 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4.Типография, пр, Сапунова, 2.
СмотретьЗаявка
805359
МПК / Метки
МПК: C14C 15/00
Метки: 157046
Опубликовано: 01.01.1963
Код ссылки
