Способ определения температуры поверхности электропроводного тела

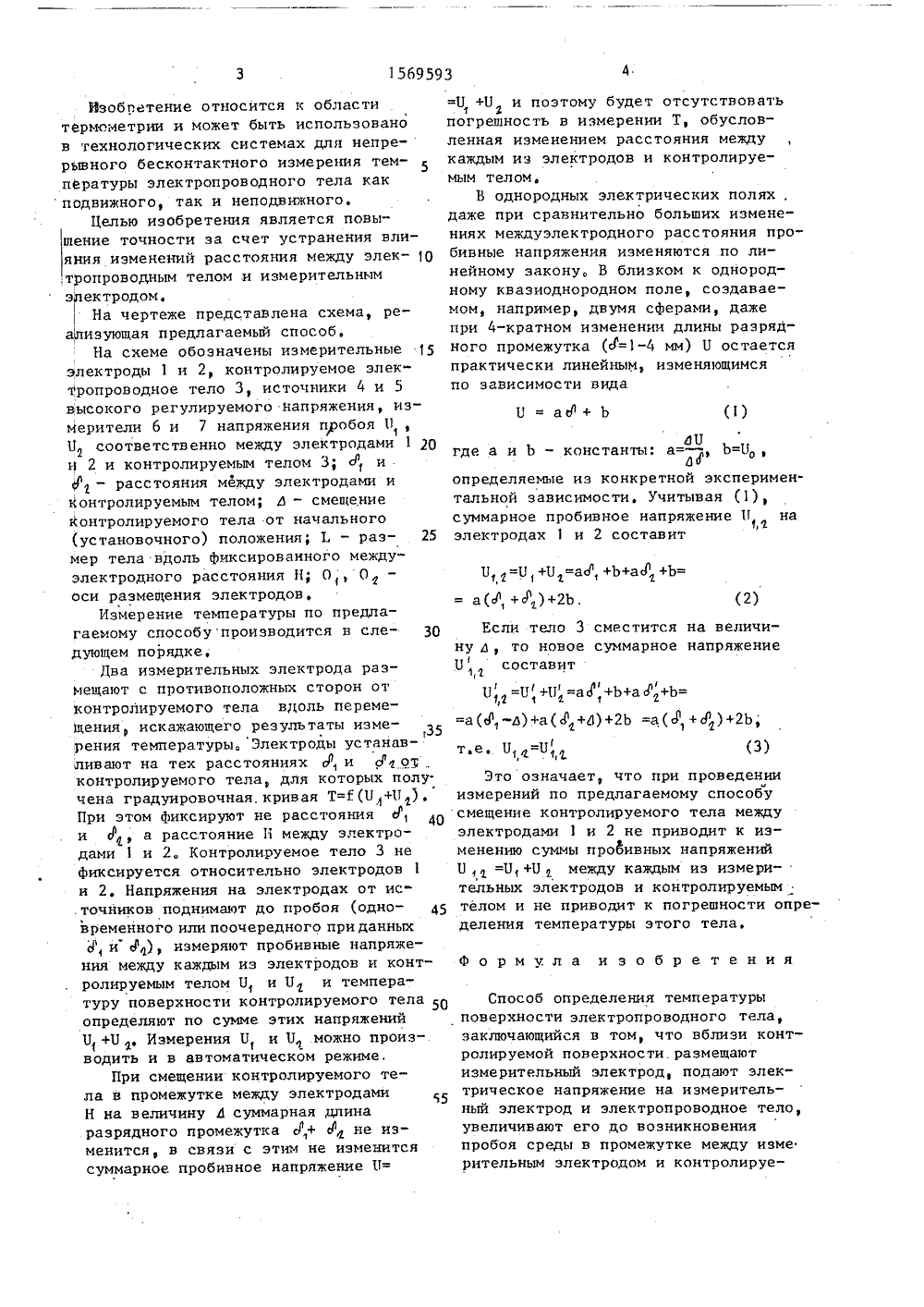

.80156 1)5 С О 1 К 7/4 СА ОБРЕТ ики жко ва тво СССР1968,о СССРО, 1986,ТЕМПЕРАТУРЫДНОГО ТЕЛА ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗЗБРЕТЕНИЯМ И ОТНРЦТИЯПРИ ГКНТ СССР АВТОРСКОМУ СЗИДЕТЕЛЬСТВУ(57) Изобретение относится к областитермометрии и позволяет повысить точность за счет устранения влияния изменений расстояния между электропроводным телом и измерительным электродом.В устройстве, реализующем способ, измерительные электроды 1, 2 размещенына фиксированном расстоянии Н. Измеряют напряжения пробоя между каждымэлектродом и электропроводящим телом3. Температуру поверхности определяют по сумме значений измеренных напряжений пробоя, 1 ил,Мзобретение относится к областитермометрии и может быть использованов технологических системах для непре-рывного бесконтактного измерения температуры электропроводного тела какподвижного, так и неподвижного.Целью изобретения является повышение точности за счет устранения влияния изменений расстояния между элек,тропроводным телом и измерительнымэлектродом,На чертеже представлена схема, реализующая предлагаемый способ.На схеме обозначены измерительные 15электроды 1 и 2, контролируемое электропроводное тело 3, источники 4 и 5высокого регулируемого напряжения, изМерители 6 и 7 напряжения пробоя ЮО соответственно между электродами 1 Л 1н 2 и контролируемым телом 3; д и- расстояния между электродами иКонтролируемым телом; Д - смещениеконтролируемого тела от начального(установочного) положения; 1. - размер тела вдоль Фиксированного междуэлектродного расстояния Н; О 0 оси размещения электродов,Измерение температуры по предлагаемому способупроизводится в сле" 30дующем порядке,Два измерительных электрода размещают с противоположных сторон отконтролируемого тела вдоль перемещения, искажающего результаты измерения температуры, Электроды устанавливают на тех расстояниях 3 и с оконтролируемого тела, для которых полу.чена градуировочная, кривая Т=Е(Б +И) .При этом Фиксируют не расстояния д, 4 Ои Ф, а расстояние 11 между электродами 1 и 2, Контролируемое тело 3 нефиксируется относительно электродов 1и 2. Напряжения на электродах от ис.точников поднимают до пробоя (одновременного или поочередного приданныхУ,и Ф), измеряют пробивные напряжения между каждым из электродов и контролируемым телом П, и Б и температуру поверхности контролируемого тела 5 Оопределяют по сумме этих напряжений11 +11 р Измерения Б и Б мОжнО производить и в автоматическом режиме.При смещении контролируемого тела в промежутке между электродамиН на величину Л суммарная длинаразрядного промежутка д+ Ф не изменится, в связи с этим не изменитсясуммарное пробивное напряжение 11==11 +11 и поэтому будет отсутствоватьпогрешность в измерении Т, обусловленная изменением расстояния междукаждым из электродов и контролируемым телом,В однородных электрических полях,даже при сравнительно больших измене"ниях междуэлектродного расстояния пробивные напряжения изменяются по линейному закону, В близком к однородному квазиоднородном поле, создаваемом, например, двумя сферами, дажепри 4-кратном изменении длины разрядного промежутка (д=1-4 мм) Б остаетсяпрактически линейным, изменяющимсяпо зависимости видаБ=аФ+Ь0где а и Ь - константы: а= - Ъ=Прф о определяемые из конкретной экспериментальной зависимости, Учитывая (1), суммарное пробивное напряжение П на электродах 1 и 2 составитц,=П, +ц =а, +Ь+ад +Ь=1= а (с, + Р ) +2 Ь, (2)Если тело 3 сместится на величину д, то новое суммарное напряжениесоставитБ =0+11=а 3",+Ь+а У+Ь==а(Ф-д)+а(д +а)+гь =а(4, + З )+2 Ь; т,е. И, =11, (3)Это означает, что при проведении измерений по предлагаемому способу смещение контролируемого тела между электродами 1 и 2 не приводит к изменению суммы пробивных напряжений Б=П,+цмежду каждым из измерительных электродов и контролируемым телом и не приводит к погрешности определения температуры этого тела.Формула и з о б р е т е н и яСпособ определения температуры поверхности электропроводного тела, заключающийся в том, что вблизи контролируемой поверхности. размещают измерительный электрод, подают электрическое напряжение на измерительный электрод и электропроводное тело, увеличивают его до возникновения пробоя среды в промежутке между изме рительным электродом и контролируеСоставитель Ю.Андриянов Техред И,Дидык Корректор Н.Ревская Редактор Л.Гратилло 1Заказ 1438 Тираж 511 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 5 1569593 бмой поверхностью и измеряют напряже- ный электрод и электропроводное тело,.ние пробоя, о т л и ч а ю щ и й с я увеличивают его до возникновения протем, что, с целью повышения точности, боя среды, измеряют второе напряжение с противоположной стороны электропро" пробоя в промежутке между вторым иэ 5водного тела размещают второй измери- мерительным электродом и контролируе" тельный электрод на фиксированном рас-. мой поверхностью и по сумме значений стоянии от первого, подают электричес" первого и второго напряжений пробоя кое напряжение на второй измеритель- определяют температуру поверхности.
