Устройство для соединения шлангов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1569508
Автор: Фомин
Текст

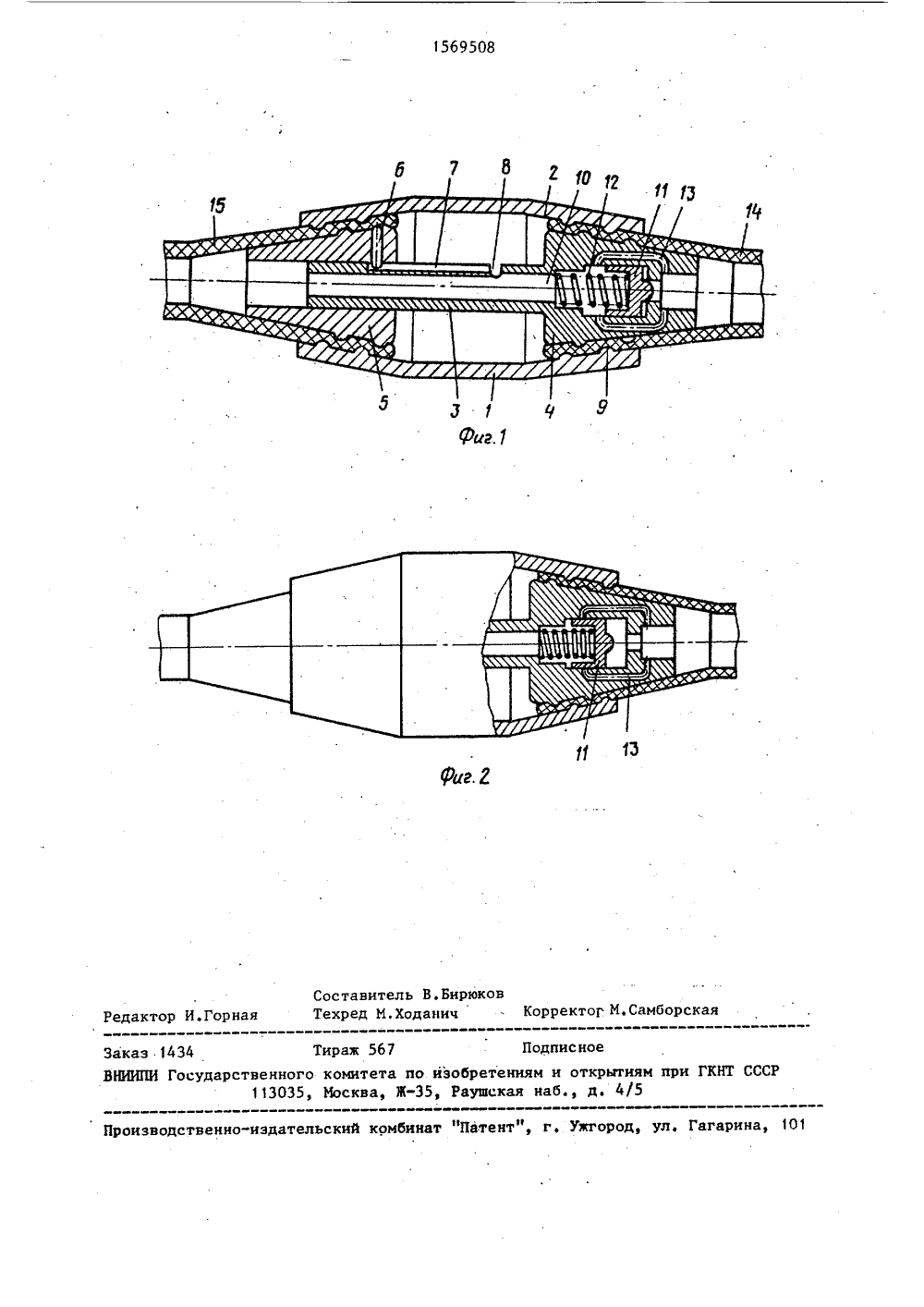

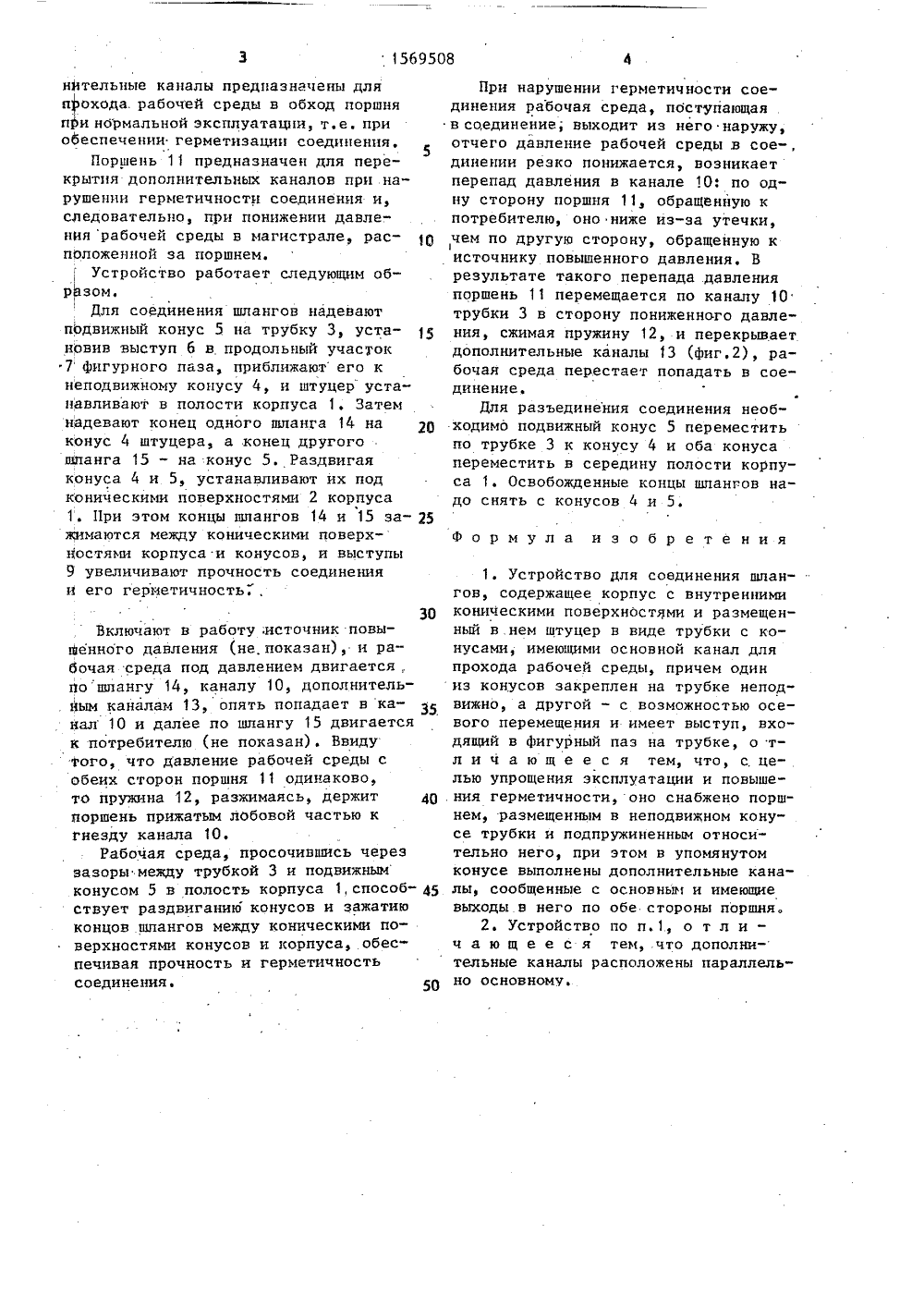

нйтельные каналы предназначены для п охода рабочей среды в обход поршня при нормальной эксплуатации, т.е. при обеспечении герметизации соединения.Поршень 11 предназначен для перекрытия дополнительных каналов при нарушении герметичности соединения и, следовательно, При понижении давлення рабочей среды в магистрале, расположенной за поршнем.Устройство работает следующим образом.Для соединения шлангов надевают подвижный конус 5 на трубку 3, установив выступ 6 в продольный участок7 фигурного паза, приближают его к неподвижному конусу 4, и штуцер- устанавливают в полости корпуса 1, Затеи надевают конец одного шланга 14 на 20 конус 4 штуцера, а конец другого шланга 15 - на:конус 5. Раздвигая конуса 4 и 5, устанавливают их под коническими поверхностями 2 корпуса 1. При этом концы шлангов 14 н 15 за жимаются между коническими поверхностями корпуса и конусов, и выступы 9 увеличивают прочность соединения и его герметичность" Включают в работу, источник повышенного давления (не.показан), и рабочая среда под давлением двигается, пошлангу 14, каналу 10, дополнительйым каналам 13, опять попадает в канал 10 и далее по шлангу 15 двигается к потребителю (не показан). Ввиду того, что давление рабочей среды с обеих сторон поршня 11 одинаково, то пружина 12, разжимаясь, держит 40 поршень прижатым лобовой частью к гнезду канала 10.Рабочая среда, просочившись через зазоры между трубкой 3 и подвижным конусом 5 в полость корпуса 1,способ ствует раздвиганию конусов и зажатию концов шлангов между коническими поверхностями конусов и корпуса, обеспечивая прочность и герметичность соединения. 5 О При нарушении герметичности соединения рабочая среда, поступающая в соединение; выходит из него наружу, отчего давление рабочей среды в сое-, динении резко понижается, возникает перепад давления в канале 10: по одну сторону поршня 11, обращенную к потребителю, оно ниже из-за утечки, 1чем по другую сторону, обращенную к источнику повышенного давления. В результате такого перепада давления поршень 11 перемещается по каналу 10 трубки 3 в сторону пониженного давления, сжимая пружину 12, и перекрывает дополнительные каналы 13 (фиг.2), рабочая среда перестает попадать в соединение.Для разъединения соединения необходимо подвижный конус 5 переместить по трубке 3 к конусу 4 и оба конуса переместить в середину полости корпуса 1. Освобожденные концы шлангов надо снять с конусов 4 и 5.формула изобретения1. Устройство пля соединения шлангов, содержащее корпус с внутренними коническими поверхностями и размещен" ный в.нем щтуцер в виде трубки с конусами, имеющими основной канал для прохода рабочей среды, причем один из конусов закреплен на трубке неподвижно, а другой - с возможностью осевого перемещения и имеет выступ, входящий в фигурный паз на трубке, о тл и ч а ю щ е е с я тем, что, с, целью упрощения эксплуатации и повышения герметичности, оно снабжено поршнем, размещенным в неподвижном конусе трубки и подпружиненным относительно него, при этом в упомянутом конусе выполнены дополнительные каналы, сообщенные с основным и имеющие выходы в него по обе стороны поршня.2. Устройство по п.1, о т л ич а ю щ е е с я тем, что дополнительные каналы расположены параллельно основномув1569508 7 о Л 1 Фиг.1 Риг. Заказ 1434 Тираж 567 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям и113035, Москва, Ж, Раушская наб д. 4/5 ГЕНТ С зводственно-издательский комбинат "Патент", г. Ужгород,гарина, 10 Составитель В.Бирюков Редактор И.Горная Техред М,Ходанич Корректог М.Самборская
СмотретьЗаявка
4472741, 10.08.1988
Л. У. Фомин
ФОМИН ЛЕОНИД УСТИНОВИЧ
МПК / Метки
МПК: F16L 33/00, F16L 37/14
Метки: соединения, шлангов
Опубликовано: 07.06.1990
Код ссылки
<a href="https://patents.su/3-1569508-ustrojjstvo-dlya-soedineniya-shlangov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для соединения шлангов</a>
