Способ разделения сортового проката и штамп для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

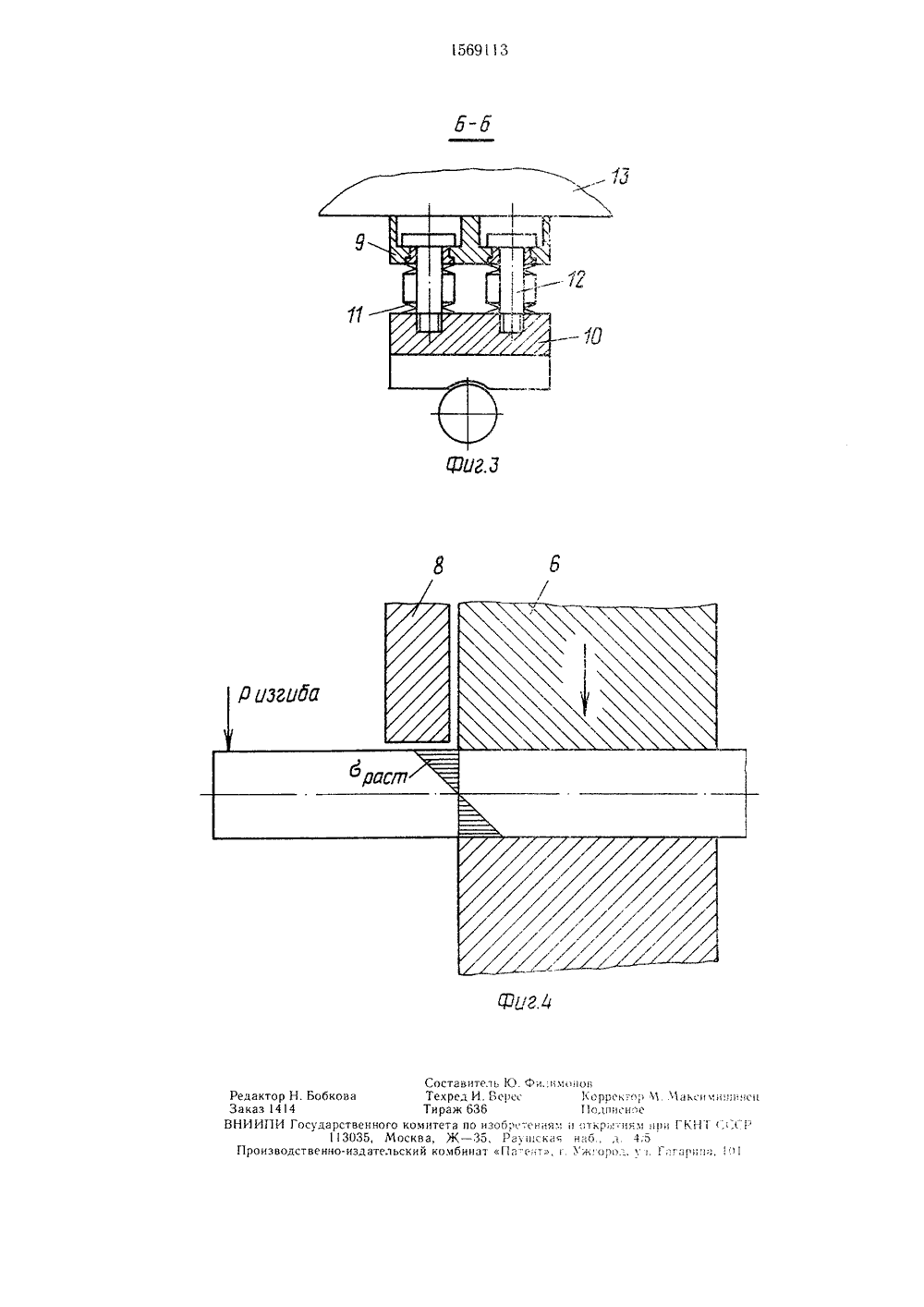

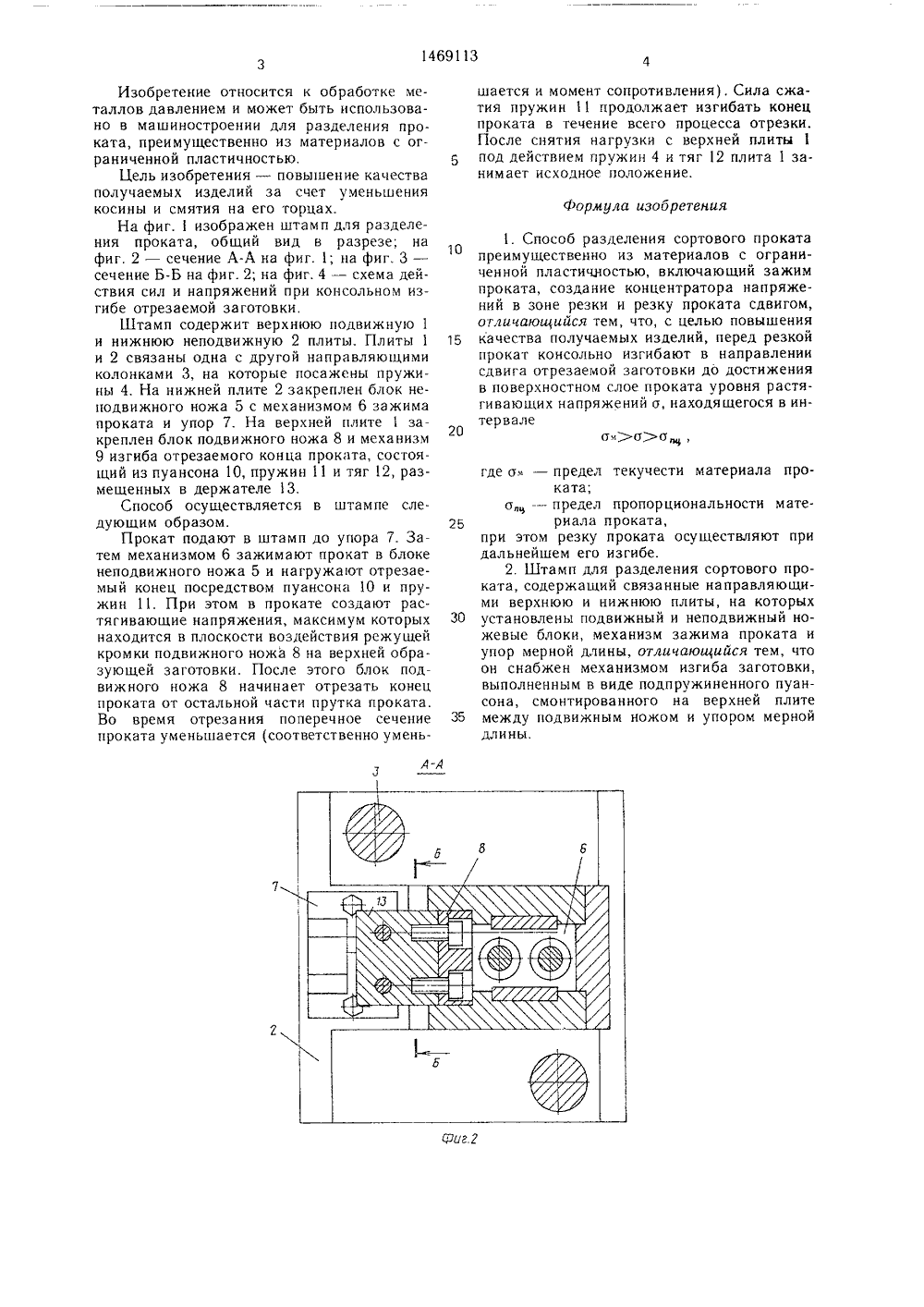

(51)5 В 23 Р 23/0 ИСАНИЕ ИЗОБРЕТЕНИ нститут А ловскии,7 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) СПОСОБ РАЗДЕЛЕНИЯ СОРТОВОГО ПРОКАТА И ШТАМП ДЛЯ ЕГО ОСУ- ЩЕСТВЛЕНИЯЯ 2(57) Изобретение относится к обработке металлов давлением, в частности к способам разделения сортового проката и штампам для их осуществления, и может быть использовано в машиностроении для резки проката преимущественно из материалов с ограниченной пластичностью. Цель изобретения - повышение качества получаемых изделий путем уменьшения косины и смятия на его торцах, Прокат зажимают в блоке неподвижного ножа 5 и изгибают посредством пуансона 10 и пружин 11. После зтого блок подвижного ножа 8 производит отрезку заготовки. Сила сжатия пружин 11 продолжает изгибать прокат в процессе отрезки. 2 с. п. ф-лы, 4 ил.Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для разделения проката, преимущественно из материалов с ограниченной пластичностью. 5Цель изобретения - повышение качества получаемых изделий за счет уменьшения косины и смятия на его торцах,На фиг. 1 изображен штамп для разделения проката, общий вид в разрезе; на фиг, 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 2; на фиг. 4 - схема действия сил и напряжений при консольном изгибе отрезаемой заготовки.Штамп содержит верхнюю подвижную 1 и нижнюю неподвижную 2 плиты. Плиты 1 15 и 2 связаны одна с другой направляющими колонками 3, на которые посажены пружины 4. На нижней плите 2 закреплен блок неподвижного ножа 5 с механизмом б зажима проката и упор 7. На верхней плите 1 закреплен блок подвижного ножа 8 и механизм 9 изгиба отрезаемого конца проката, состоящий из пуансона 10, пружин 11 и тяг 12, размещенных в держателе 13.Способ осуществляется в штампе следующим образом, 25Прокат подают в штамп до упора 7. Затем механизмом б зажимают прокат в блоке неподвижного ножа 5 и нагружают отрезаемый конец посредством пуансона 10 и пружин 11. При этом в прокате создают растягивающие напряжения, максимум которых 30 находится в плоскости воздействия режущей кромки подвижного ножа 8 на верхней образующей заготовки, После этого блок подвижного ножа 8 начинает отрезать конец проката от остальной части прутка проката.Во время отрезания поперечное сечение 35 проката уменьшается (соответственно уменьшается и момент сопротивления). Сила сжатия пружин 11 продолжает изгибать конец проката в течение всего процесса отрезки. После снятия нагрузки с верхней плиты 1 под действием пружин 4 и тяг 12 плита 1 занимает исходное положение.Формула изобретения1. Способ разделения сортового проката преимущественно из материалов с ограниченной пластичностью, включающий зажим проката, создание концентратора напряжений в зоне резки и резку проката сдвигом, отличающийся тем, что, с целью повышения качества получаемых изделий, перед резкой прокат консольно изгибают в направлении сдвига отрезаемой заготовки до достижения в поверхностном слое проката уровня растягивающих напряжений о, находящегося в интервалеоч)о)о,где о - предел текучести материала проката;о -- предел пропорциональности материала проката,при этом резку проката осуществляют при дальнейшем его изгибе.2. Штамп для разделения сортового проката, содержащий связанные направляющими верхнюю и нижнюю плиты, на которых установлены подвижный и неподвижный ножевые блоки, механизм зажима проката и упор мерной длины, отличающийся тем, что он снабжен механизмом изгиба заготовки, выполненным в виде подпружиненного пуансона, смонтированного на верхней плите между подвижным ножом и упором мерной длины.Составитель 10. ФилиТехред И ВерееТираж 635комитета по изобретения;осква, Ж - 35, Ра гиенамиьский комбинат Па-сит:,Редактор Н. БобковаЗаказ 1414ВНИИПИ Государственног113035, МПроизводственно-издател гнои11 оррс к. о,Подписиеоткп;,; ивмиаб, д. 45жго во.;,Максим ивинери Кг 1 Т СССР 1 и
СмотретьЗаявка
4410572, 15.04.1988
ФИЗИКО-ТЕХНИЧЕСКИЙ ИНСТИТУТ АН БССР
ДАВИДОВИЧ АЛЕКСАНДР НИКОЛАЕВИЧ, ОРЛОВСКИЙ СЕРГЕЙ ВИКТОРОВИЧ, КЛУШИН ВАЛЕРИЙ АЛЕКСАНДРОВИЧ, АНДРЕЕВ ГЕОРГИЙ ВАСИЛЬЕВИЧ, КАЛАЧЕВ МИХАИЛ ИЛЬИЧ
МПК / Метки
МПК: B23D 23/00
Метки: проката, разделения, сортового, штамп
Опубликовано: 07.06.1990
