Устройство для выпуска руды

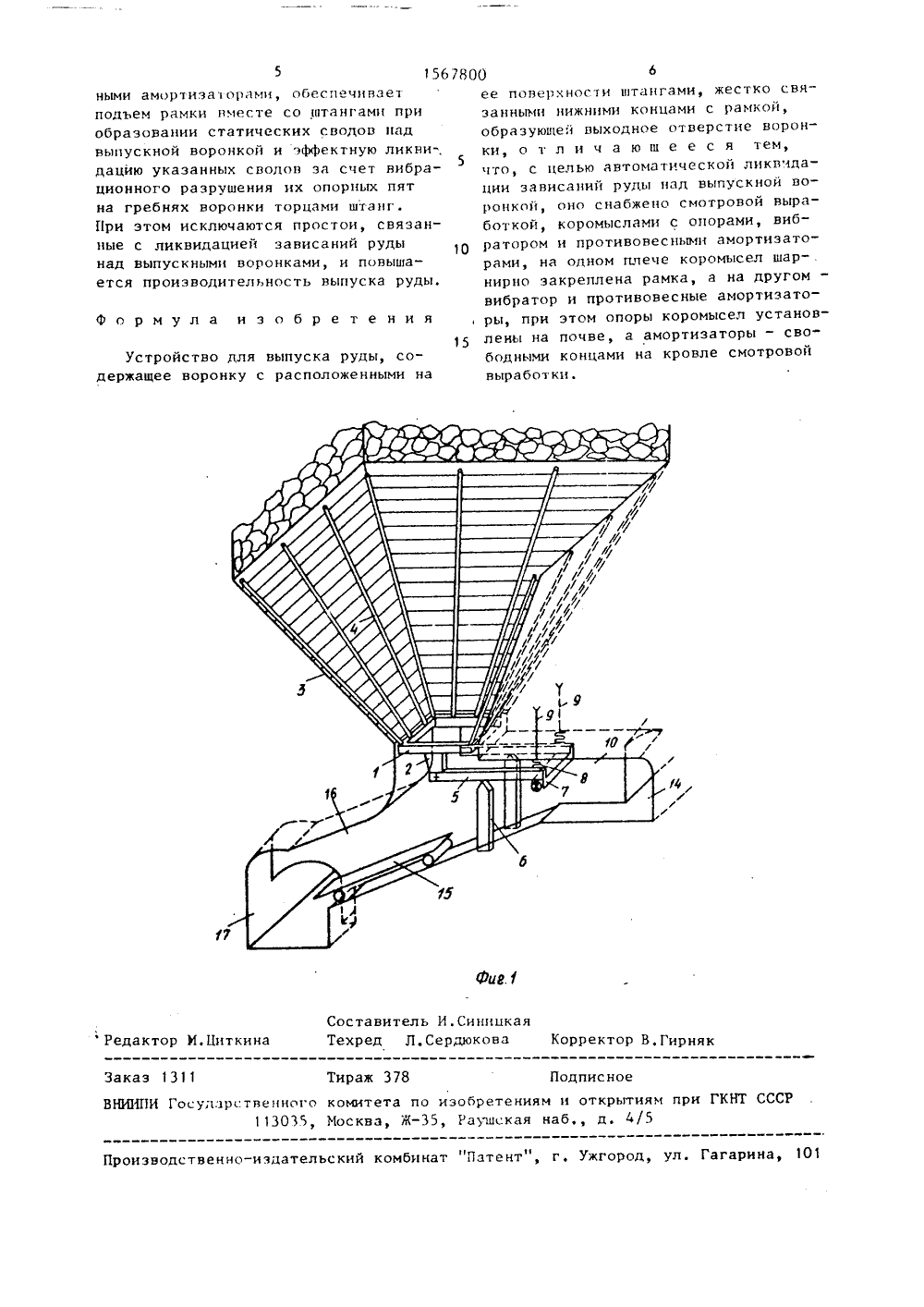

)5 Е 21 Р 13 ПИСАНИЕ ИЗОБРЕТЕНИЯ ВУ СВИДЕ А ВТОРСН В гор,М.Кольцгребняк др, Разработкарожден.й системаммкой. М.: Недра,1971,Авт У 1242 ство ССС13/04, 1 свидетел Е 21 Р ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ П(НТ СССР(56) Шатурин Е.Л. имощных рудных местос одностадийной выес.142-145.орское УСТРОЙСТВО ДЛЯ ВЫПУСКА РУДЫ(57) Изобретение относится к горнорудному транспорту, в частности к ру"доспускам с устройствами, облегчающими выпуск руды. Цель изобретенияавтоматическая ликвидация зависанийруды над выпускной воронкой. Для этого на поверхности выпускной воронки3 располагают штанги 4, жестко связанные с рамкой 1, образующей выходное отверстие воронки. Рамка 1 шарнирно соединена с одним плечом коромысел 5, установленных на опорах 61567800 на почве смотровой выработки 10. Надругом плече коромысел 5 размещенывибратор 7 и противовесные амортизаторы 8, Лмортиэаторы 8 прикрепленысвободными концами к кровле смотровойвыработки 10, При выпуске руды штанги 4 прижаты массой руды к воронке 3.Вибрация штанг 4, передаваемая наних рамкой 1 и коромыслами 5 с виб рратора 7, ликвидирует зависание руды,Изобретение относится к горноруд ному транспорту, в частности к рудо- спускам с устройствами, облегчающими выпуск руды.Целью изобретения является автома тическая ликвидация зависаний руды над выпускной воронкой.На фиг.1 показано устройство для выпуска руды, на фиг,2 - кинематическая схема устройства. 25Устройство содержит рамку 1 с выступами 2, установленную по периметру нижнего контуравыпускной воронки 3, штанги 4, расположенные веером на боковых поверхностях воронки 3 и жестко связанные с рамкой 1, коромысла 5 с опорами 6. Рамка 1 посредством выступа 2 шарнирно укреплена на одном плече коромысел, другое плечо которых эа пределами выходного отверстия воронки снабжено вибратором 7 и противовесными амортизаторами 8, прикрепленными штангами 9 к кровле смотровой выработки 10, Стрелкой 11 показано направление поворота балансировочных коромысел. Кроме того, показаны статический свод 12 зависшей над выпускной воронкой породы, опирающейся на гребни 13 выпускной воронки 3, а также вентиляционная выработка 14, сообщающаяся со смотровой выработкой 1 О, вибропитатель 15, установленный под выходным отверстием воронки в наклонной выработке 16, сообщающейся с транспортной выработкой 17.Устройство для выпуска руды работает следующим образом.При выпуске руды штанги 4, жестко связанные с рамкой 1, прижаты к боковым поверхностям воронки 3 весом руды, движущейся в воронке к ее выход 55 ному отверстию, и за счет вибрации, передаваемой от вибратора 7 через коромысла 5 н рамку 1, ликивидируют за-образующееся в воронке 3. Цри образовании давления над воронкой 3 руда,находящаяся в воронке 3, полностьювыпускается, освобождает штанги 4 иРамку 1, и амортизаторы 8, настроенные на усилие, превышающее массу штанг4 и рамки 1, поднимают последние.Штанги 4 торцами приходят в соприкосновение с пятами свода зависания иразрушают их. 2 ил,висания руды в воронке 3. Выпускаемаяиэ воронки руда доставляется вибропитателем 15 по наклонной выработке16 в транспортную выРаботку 17, Нафиг.2 положение штанг 4, рамки 1 икоромысла 5 при выпуске руды показано сплошными линиями.При образовании над выпускной воронкой 3 статического свода 12 зависшей руды, опирающегося на гребни 13выпускной воронки, вся руда иэ воронки будет выпущена и штанги 4 и рамка1 освободятся от веса руды. При этомпротивовесные амортизаторы 8, настроенные на усилие, превышающее весрамки 1 и штанг 4, воздействуя наплечо балансировочных коромысел вниз,как это показано на фиг.2 стрелкой11, поворачивают коромысла 5 вокругопор 6 и плечо коромысел, шарнирносоединенное с рамкой 1, поднимаетрамку 1 вместе со штангами 4, Это положение показано на фиг.2 пунктирными линиями. При этом штанги 4 своимиторцами приходят в соприкосновениес опорными пятами статического свода12 зависшей над воронкой руды и, воздействуя на них вибрацией, передаваемой от вибратора через коромысла 5 ирамку 1, разрушают пяты свода 12, чтоведет к ликвидации свода зависанияруды над воронкой. В дальнейшем выпуск руды осуществляется так, какэто описано выше,Обслуживание балансировочных коромысел с опорами, вибратора и противовесных амортизаторов производится всмотровой выработке 10, сообщающейсяс вентиляционной выработкой 14,Размещение рамки, образующей выходное отверстие воронки, со штанГами, веером расположенными ка боковыхповерхностях воронки, на коромыслах,снабженных вибратором и противовес1567800 ее поверхности штангами, жестко связанными нижними концами с рамкой, образующей выходное отверстие воронки, о т л и ч а ю ш е е с я тем, что, с целью автоматической ликвидации зависаний руды над выпускной воронкой, оно снабжено смотровой выработкой, коромыслами с опорами, вибратором и противовесными амортизаторами, на одном плече коромысел шар-.нирно закреплена рамка а на другом - вибратор и противовесные амортиэато ры, при этом опоры коромысел установ лены на почве, а амортизаторы - свободными концами на кровле смотровой выработки. ными амортизаторами, обеспечивает подъем рамки нместе со штангами при образовании статических сводов над выпускной воронкой и эФФектную ликви-, дацию укаэанных сводов за счет нибра 5 ционного разрушения их опорных пят на гребнях воронки торцами штанг.При этом исключаются простои, связанные с ликвидацией зависаний руды над выпускными воронками, и повышается производительность выпуска руды. Формула изобретения Устройство для выпуска руды, содержащее воронку с расположенными на Фие Составитель И.СиницкаяТехред Л,Сердюкова актор И.Цитки В,Гири рек аказ 131 7 ир писное м и открытиям при наб д, 4/5 осуларственного комит 113035, Москвен по изо -35, Р ока роизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10
