Устройство для определения плотности крупнообломочных грунтов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1567733
Авторы: Дементьева, Илюхин, Карпов, Шахворостов
Текст

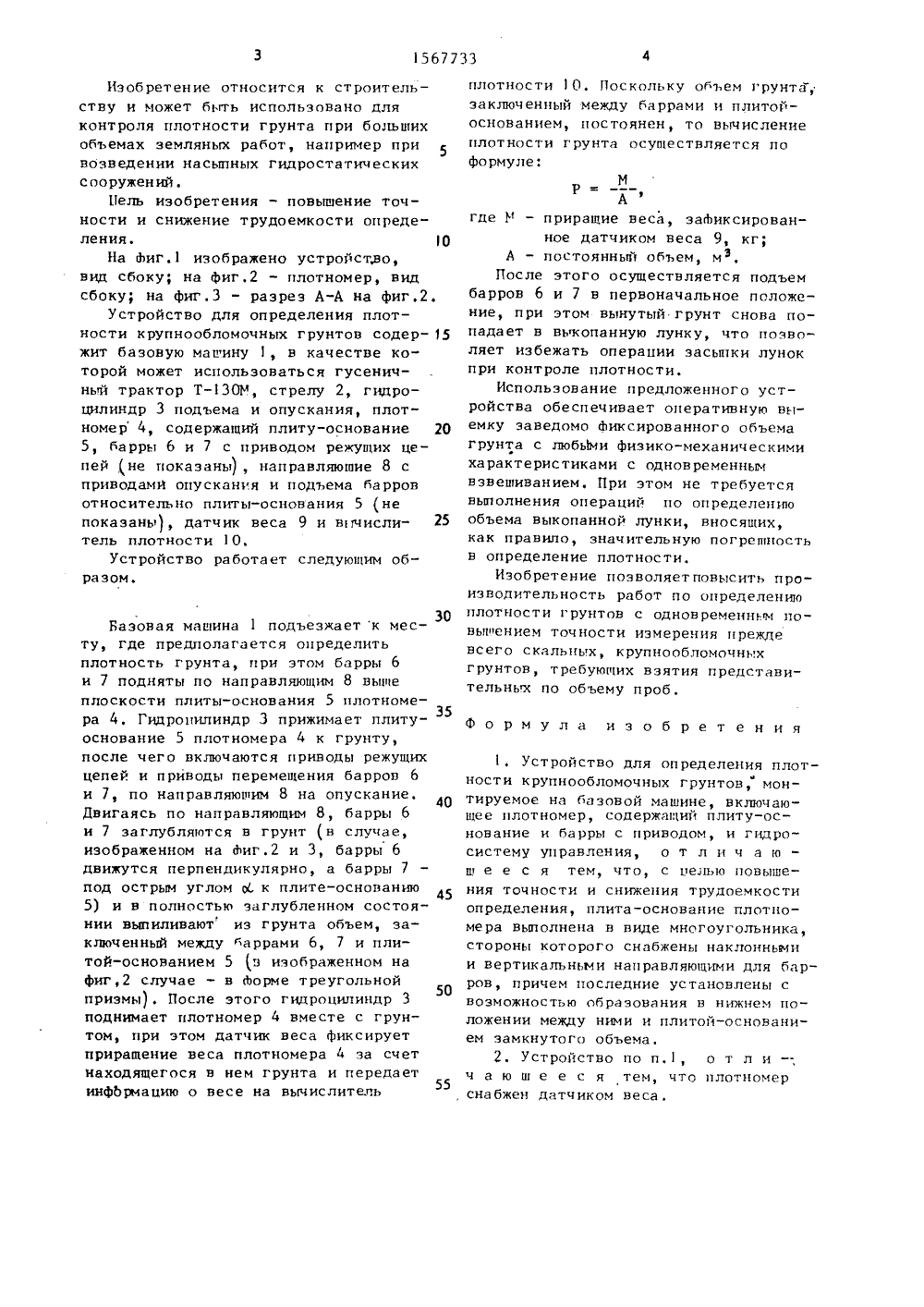

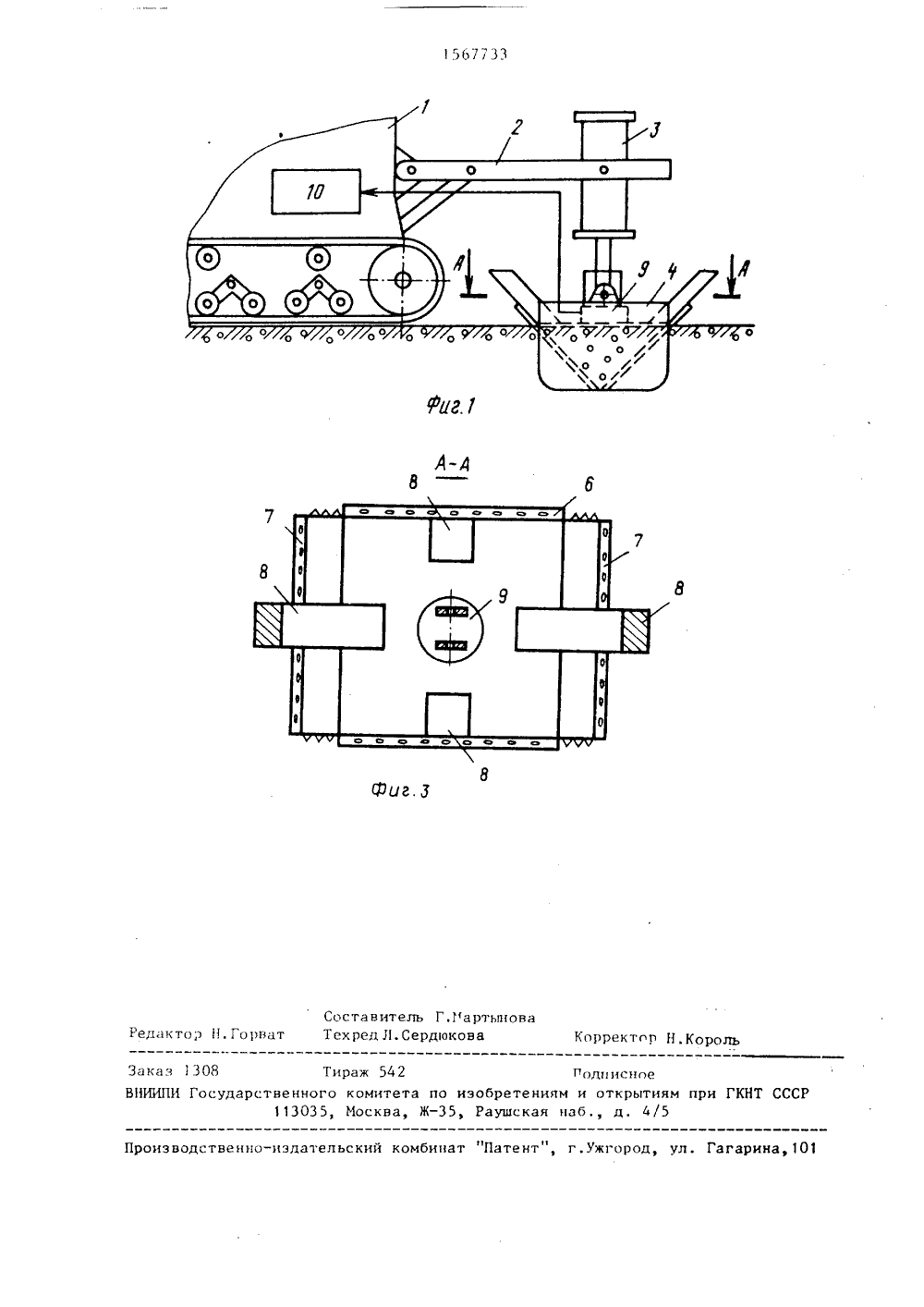

Изобретение относится к строитель - ству и может быть использовано для контроля плотности грунта при больших объемах земляных работ, например при возведении насыпных гидростатических сооружений.Пель изобретения - повышение точности и снижение трудоемкости определения. 10На Фиг.1 изображено устройство, нид сбоку; на фиг.2 - плотномер, вид сбоку; на фиг.3 - разрез А-А на фиг,2.Устройство для определения плотности крупнообломочных грунтов содер жит базовую машину 1, н качестве которой может использоваться гусеничный трактор ТОР, стрелу 2, гидро - цилиндр 3 подъема и опускания, плот- номер 4, содержащий плиту-основание 20 5, барры 6 и 7 с приводом режущих цепей не показаны), направляющие 8 с приводами опускания и подъема барров относительно плиты-основания 5 (не показаны, датчик веса 9 и вяисли тель плотности 10.Устройство работает следующим образом. 30Базовая машина 1 подъезжает к месту, где предполагается определить плотность грунта, при этом барры 6 и 7 подняты по направляющим 8 вьппе плоскости плиты-основания 5 плотноме -35 ра 4. Гидропилиндр 3 прижимает плиту- основание 5 плотномера 4 к грунту, после чего включаются приводы режущих цепей и приводы перемещения барров 6 и 7, по направляющим 8 на опускание. 40 Двигаясь по направляющим 8, барры 6 и 7 заглубляются в грунт (в случае, изображенном на Фиг.2 и 3, барры 6 движутся перпендикулярно, а барры 7 под острым углом Ы, к плите-основанию 45 5) и в полностью заглубленном состоянии выпиливают из грунта объем, заключенный между баррами 6, 7 и плитой-основанием 5 з изображенном на фиг,2 случае - в Форме треугольной призмы). После этого гидроцилиндр 3 поднимает плотномер 4 вместе с грунтом, при этом датчик веса фиксирует приращение веса плотномера 4 эа счет находящегося в нем грунта и передает55 инфЬрмацию о весе на вычислитель плотности 1 О, Лоскольку объем грунта,заключенный между баррами и плитойоснованием, постоянен, то вычислениеплотности грунта осуществляется поформуле:МРАгде 1 - приращие неса, эаФиксированное датчиком веса 9, кг;А - постоянный объем, мэ,После этого осущестнляется подъембарров 6 и 7 н первоначальное положение, при этом вынутый грунт снова попадает в вькопанную лунку, что позволяет избежать операции эасьпки лунокпри контроле плотности.Использонание предложенного устройства обеспечивает оперативную выемку заведомо фиксированного объемагрунта с любь 1 ми физико-механическимихарактеристиками с одновременнымвзвешиванием. При этом не требуетсяныполнения операций по определениюобъема выкопанной лунки, вносящих,как правило, значительную погрешностьв определение плотности.Изобретение поэволяетповысить производительность работ по определениюплотности грунтон с однонременньщ повьппением точности измерения прежденсего скальных, крупнообломочныхгрунтов, требующих взятия представительньх по объему проб.Формулаиэобретения1, Устройство для определения плотности крупнообломочных грунтов, монтируемое на базовой машине, включающее плотномер, содержащий йлиту-основание и барры с приводом, и гидро- систему управления, о т л и ч а ю ш е е с я тем, что, с велью повышения точности и снижения трудоемкости определения, плита-основание плотно- мера выполнена н виде многоугольника, стороны которого снабжены наклонными и вертикальными направляющими для барров, причем последние устанон.пены с возможностью образования в нижнем по - ложении между ними и плитой-основанием замкнутого объема.2, Устройство по п.1, о т л и ч а ю ш е е с я тем, что плотномер снабжен датчиком веса.56733 Составитель Г.1 артьповаТехред Л, Сердюкова Редактор П, Горват К оррек то р Н . Король Заказ308 Тираж 542 Полл исноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская цаб., д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул, Гагарина, 101
СмотретьЗаявка
4464037, 20.07.1988
МОСКОВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ ИНСТИТУТ
ШАХВОРОСТОВ СЕРГЕЙ АЛЕКСАНДРОВИЧ, ИЛЮХИН АНДРЕЙ ВЛАДИМИРОВИЧ, КАРПОВ ЕВГЕНИЙ ПАВЛОВИЧ, ДЕМЕНТЬЕВА ЛИДИЯ АНДРЕЕВНА
МПК / Метки
МПК: E02D 1/00
Метки: грунтов, крупнообломочных, плотности
Опубликовано: 30.05.1990
Код ссылки
<a href="https://patents.su/3-1567733-ustrojjstvo-dlya-opredeleniya-plotnosti-krupnooblomochnykh-gruntov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для определения плотности крупнообломочных грунтов</a>
