Способ измерения плотности и удельного веса суспензий, кипящих слоев, а также жидкостей и газов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 120362
Автор: Адамов
Текст

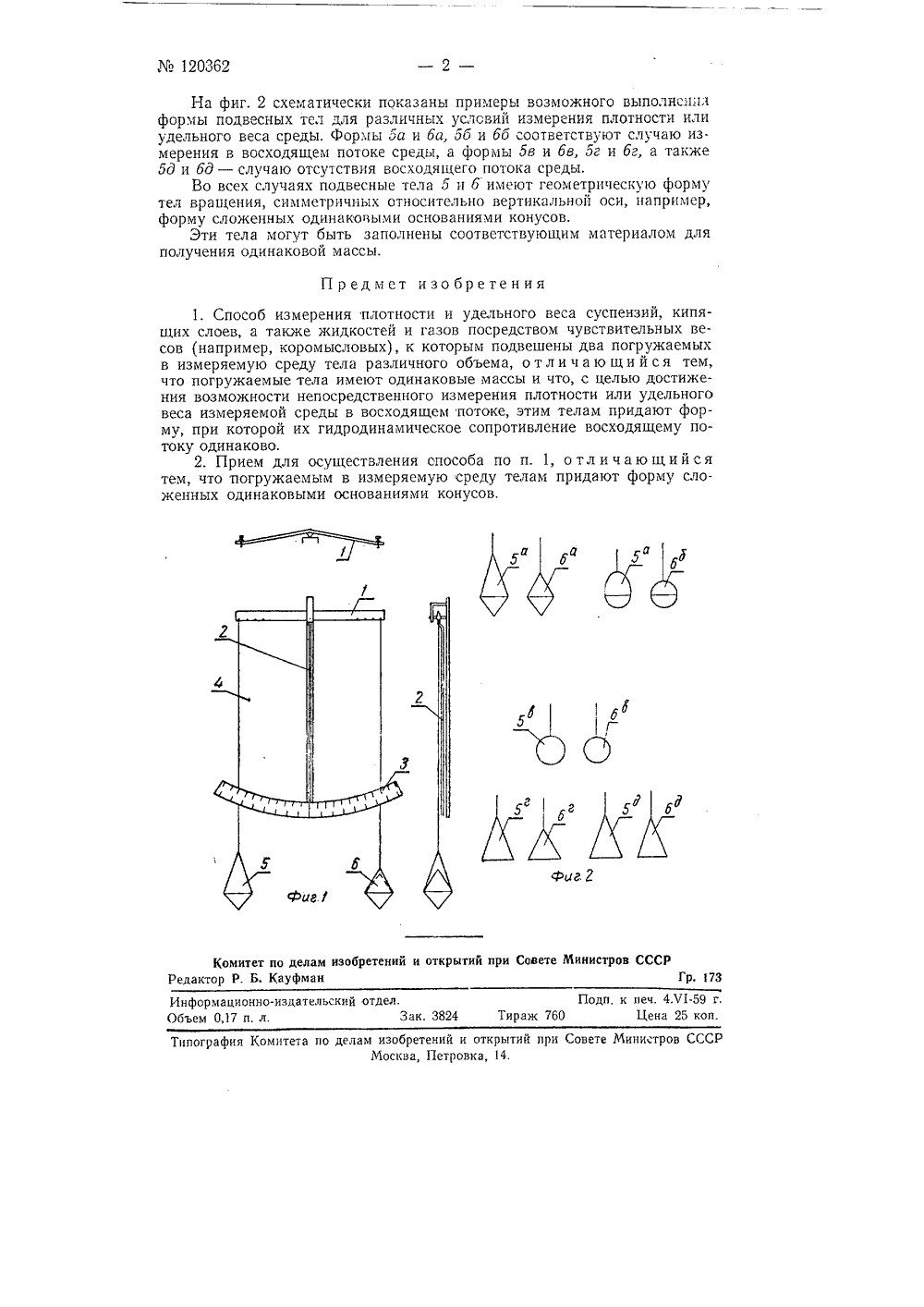

Класс 42, 142" т 1 оа 42 Е, 2 о 42 2 са СССР ОПИСАНИЕ ИЗОБРЕТЕН Я АЯ ОргДЯУ ЦИД=) Е.ЛрСТА, Адамо ЛЬНОГО ВЕСАЖ,ИДКОСТЕй СПОСОЬ НЗМЕРЕНИЯ ПЛОТНОСТИ И УСУСПЕНЗйй, КННЯ 1 ЦНХ СЛОЕВ, А ТАКЖГАЗОВ явлено 27 мая 1957 г. аа573754/23 и открытий при Советеела изобретении в Комитет по 1 ииист 1 ов ССбретеиЙ1 за 1959 г. бикова оплетене иао 1 ЗМЕРЕШ восход 1 епосредствсцноггстсрсгсных сре,Изобретение относится к способамо ия плотности и удегьного веса гомсгенных и д в Я- шем потоке или в состоянии их потека.До настоящего времени не имеет:я способов ц приборов для подооных измерений.Описываемый способ позволяет создать прибор для непосредственного определения плотности и удельного веса суспецзий, кипящих слоев, однородных жидкостей и газов как в состоянии покоя, так и в вертикальном восходящем их потоке.Этот способ закгночастся в том, что в измеряемую среду погружают одновременно на одинаковую глубину два подвешенных к чувствцтель ым весами Тела Одинакогой массы, цо 1)азлРного Об"сема, п 1 з 1 чем, в Отличие от известных уже способов, зт.; подвеше 1 ным телам придают такую форму, при которой их аэрогндродицамнческое сопротивление потоку восходящей среды одинаково. Измеряемая плотность или удельный вес среды отсчитывается непосредственно по тарированной шкале весового прибора.На фиг. 1 схематически показан общий вид прибора для осуществления описыьасмого способа, К чувствительным коромысловым весам 1 с индикаторной стрелкой 2 и та 1)ированпой шкалой 3 ца нитях 4 годвешены два тела 5 и б, имеющие одинаковые массы, но различныс объемы, причем телам 5 и 6 придана форма, при которой их гидродинамическое сопротивление вссходящему потоку среды огаково.При погружении тел 5 и б на примерно одинаковуо глубину в измеряемую среду по тарированной шкале 3 и положению индикаторной стрелки 2 непосредственно отсчитывают плотность или удельный вес этой среды.120362 Предмет изобретения 1, Способ измерения плотности и удельного веса суспензий, кипящих слоев, а также жидкостей и газов посредством чувствительных весов (например, коромысловых), к которым подвешены два погружаемых в измеряемую среду тела различного объема, о т л и ч а ю щ и й с я тем, что погружаемые тела имеют одинаковые массы и что, с целью достижения возможности непосредственного измерения плотности или удельного веса измеряемой среды в восходящем потоке, этим телам придают форму, при которой их гидродинамическое сопротивление восходящему потоку одинаково.2. Прием для осуществления способа по п. 1, отличающийся тем, что погружаемым в измеряемую среду телам придают форму сложенных одинаковыми основаниями конусов. иг. 2 Комитет по делам изобретений и открытий при Сонете Министров СССР Редактор Р. Б. Кауфман Гр. 17. 382 Типография Комитета по делам изобретений н открытий при Совете Министров СССР Москва, Петровка, 14.На фиг. 2 схематически показаны примеры возможного выполнс:шя формы подвесных тел для различных условий измерения плотности или удельного веса средьь Формы 5 а и ба, 5 б и бб соответствуют случаю из. мерения в восходящем потоке среды, а формы 5 в и бв, 5 г и бг, а также 5 д и бд - случаю отсутствия восходящего потока среды. Во всех случаях подвесные тела 5 и 6 имеют геометрическую форму тел вращения, симметричных относительно вертикальной оси, например,форму сложенных одинаковыми основаниями конусов,Эти тела могут быть заполнены соответствующим материалом для получения одинаковой массы.
