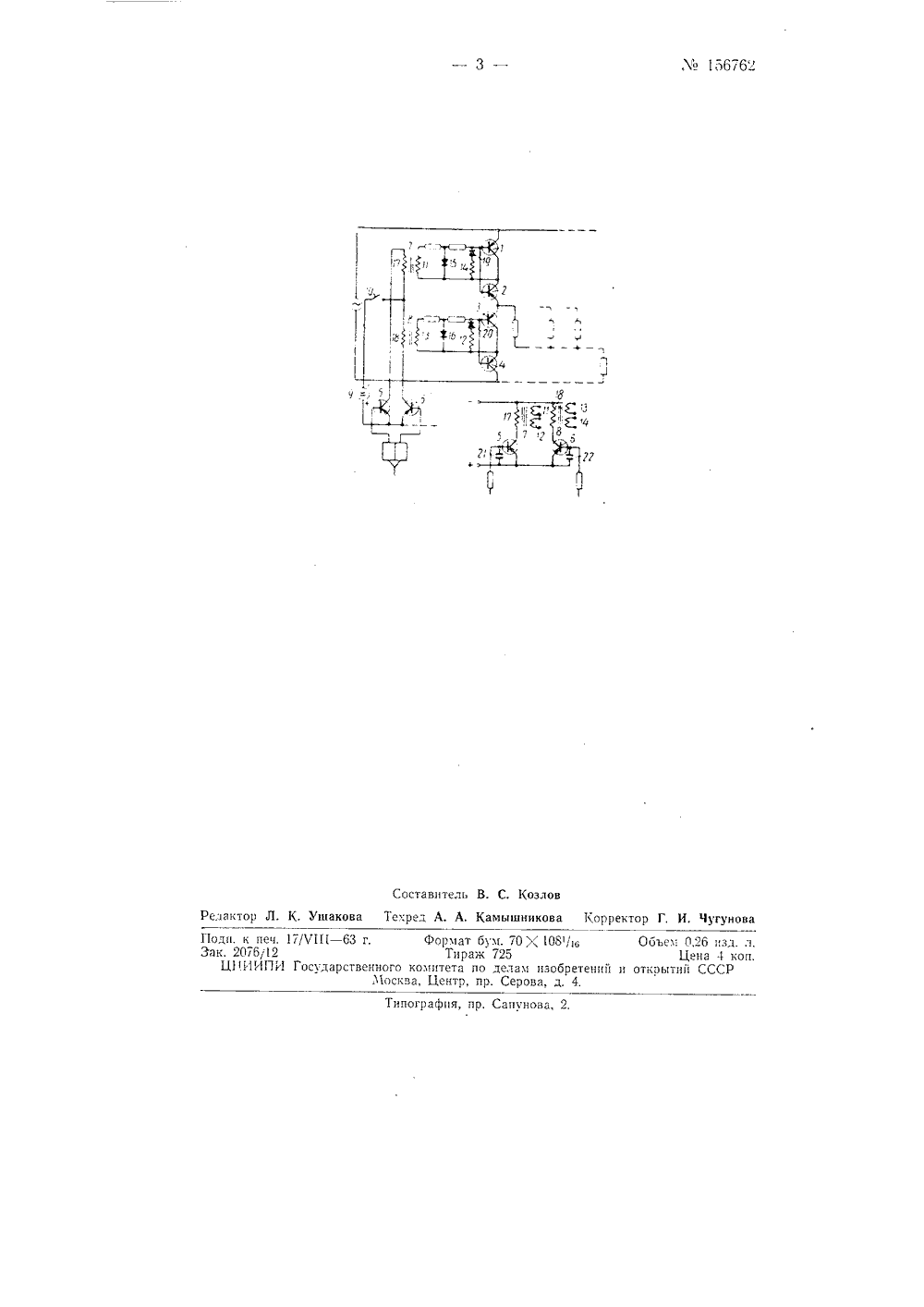

Уо 156762 Класс б 061; 42 гп, 14 Н 031; 21 ат, 36 а 2СССР ОПИОАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ,Гг о 1,з лгы )г Подписная группа М 174В. В. Скалевой и А, С. Луштак ПАРАЛЛЕЛЬНЫЙ ДЕЛИТЕЛЬ НАПРЯЖЕНИЯНА ПОЛУПРОВОДНИКОВЫХ КЛЮЧАХ ДЛЯ АВТОМАТИЧЕСКОГО ЦИФРОВОГО КОМПЕНСАТОРАЗаявлено 20 июня 1962 г. за Хв 783673/26.24в Комитет по ледам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений и товарных знаков Хе 16 за 1963 г.Известные параллельные делители напряжения на полупроводниковых ключах для автоматического цифрового компенсатора не обеспечивают надежной работы, так как в переключающем ключе возможно короткое замыкание источника базисного напряжения через ключевые триоды,В предлагаемом делителе напряжения повышение надежности его работы достигнуто тем, что управляющие входы ключей соединень; через стабилитроны с выходными обмотками трансформаторов, а входные обмотки трансформаторов соединены с источником постоянного напряжения через полупроводниковые триоды.На чертеже изображена принципиальная схема описываемого делителя.Параллельный делитель напряжения содержит полупроводнпковы триоды 1 - б и трансформаторы 7 и 8.Управление переключающим ключом производится с помощью трансформаторов 7 и 8, питающихся от источника постоянного напряжения 9 через ключ 10, замыкающийся только на время компенсации.Выходные обмотки 11, 12, 18 и 14 трансформаторов образуют источники импульсного напряжения, причем обмотки 11 и 18 при подключении трансформаторов 7 и 8 к источнику напряжения 9 подают на базы соответствующих пар триодов переключающего ключа отрицательное напряжение, а обмотки 12 и 14 - положительное, Так какМ 156762импульсы напряжения на выходных обмотках трансформаторов 7 и 8 не имеют плоской вершины в течение всего времени компенсации, для получения строго постоянного напряжения в отпирающем направлении применены стабилитроны 5 и 16.Входные обмотки 17 и 18 трансформаторов 7 и 8 соединены с источником постоянного напряжения 9 через полупроводниковые триоды 5 и 6, которые управляются потенциальными выходами триггера. Следовательно, если триод 5 открыт, то триод б закрыт, Выходные обмотки трансформатора 7 отпирают триоды 1 и 2 (обмотка 11) и запирают триоды 3 и 4 (обмотка 12),Выходные обмотки трансформатора 8 отпирают триоды 3 и 4 (обмотка 13) и запирают триоды 1 и 2 (обмотка 14).В момент начала компенсации триод 5 зак)зыт, а триод б открыл, вследствие чего при замыкании ключа 10 триоды 3 и 4 будут открыты, а триоды 1 и 2 закрыты. Запирающее напряжение подается через кремниевый диод 19. При запирании триода б и отпирании триода 5 транссрорматор 7 голучает питание, а трансформатор 8 обесточивается. Импульс положительной полярности с обмотки 12 запирает триоды 3 и 1, импульс отрицательной полярности с обмотки 1 отпирает триоды 1 и 2. Поскольку с обмотки 12 подается напряжение непосредственно на базу, триоды 3 и 4 быстро выходят из насыщения и запираются (даже сслн в это время отрицательное напряжение с обмотки 13 не успело исчезнуть). Так как выключение триодов 5 и 6 запаздывает, они будут некоторое, время одновременно открыты.Кремниевые диоды 19 и 20 служат для устранения короткого замыкания цепей баз открытых триодов. В открытом состоянии потенциал базы по отношению к коллектору составляет 0,3 - 0,4 в, а порог отпирания кремниевых триодов равен 0,6 0,7 в.Для устранения короткого замыкания источника базисного напряжения в цепь базы триодов 5 и б через переключающий ключ 10 включены конденсаторы 21 и 22, которые задерживают процесс выключения этих триодов и создают условие одновременного открытого состояния этих триодов, приводя к одновременному закрытому состоянию триоды 1, 2, 3 и 4. Время этого состояния зависит от величины емкости конденсаторов 21 и 22, При правильном выборе величин емкостей конденсаторов это время может быть сведено к нескольким микросекундам, в результате чего значительно повышается быстродействие перекгпочающего ключа 10.Описанный параллельный делитель напряжения для автоматического цифрового компенсатора может найти применение при тензометрическом взвешивании железнодорожных вагонов в движении, а также при дискретном взвсшивании сыпучих грузов на ленте транспортера.Предмет изобретенияПараллельный делитель напряжения на полупроводниковых ключах для автоматического цифрового компенсатора, отл и ч а ющи йс я тем, что, с целью повышения надежности, управляющие входы ключей соединены через стабилитроныс выходными обмотками трансформаторов, а входные оомотки трансформаторов соединены с источником постоянного напряжения через полупроводниковые триоды, управляемыс триггером, к базам которых подключены конденсаторы.1 ия, пр. Сапмнова, 2 по ди. к печ. 17/Ч 111 - бЗ г. Фс. 2076/2Ц 11 ИИПР Государственного комМосква, Ц мат бум. 70 л 108/1 в Объем 0,26 изд. л,Тираж 725 Цена 4 коп.ета по делам изобретений и открытий СССР нтр, пр. Серова, д. 4.
