Номер патента: 156640
Текст

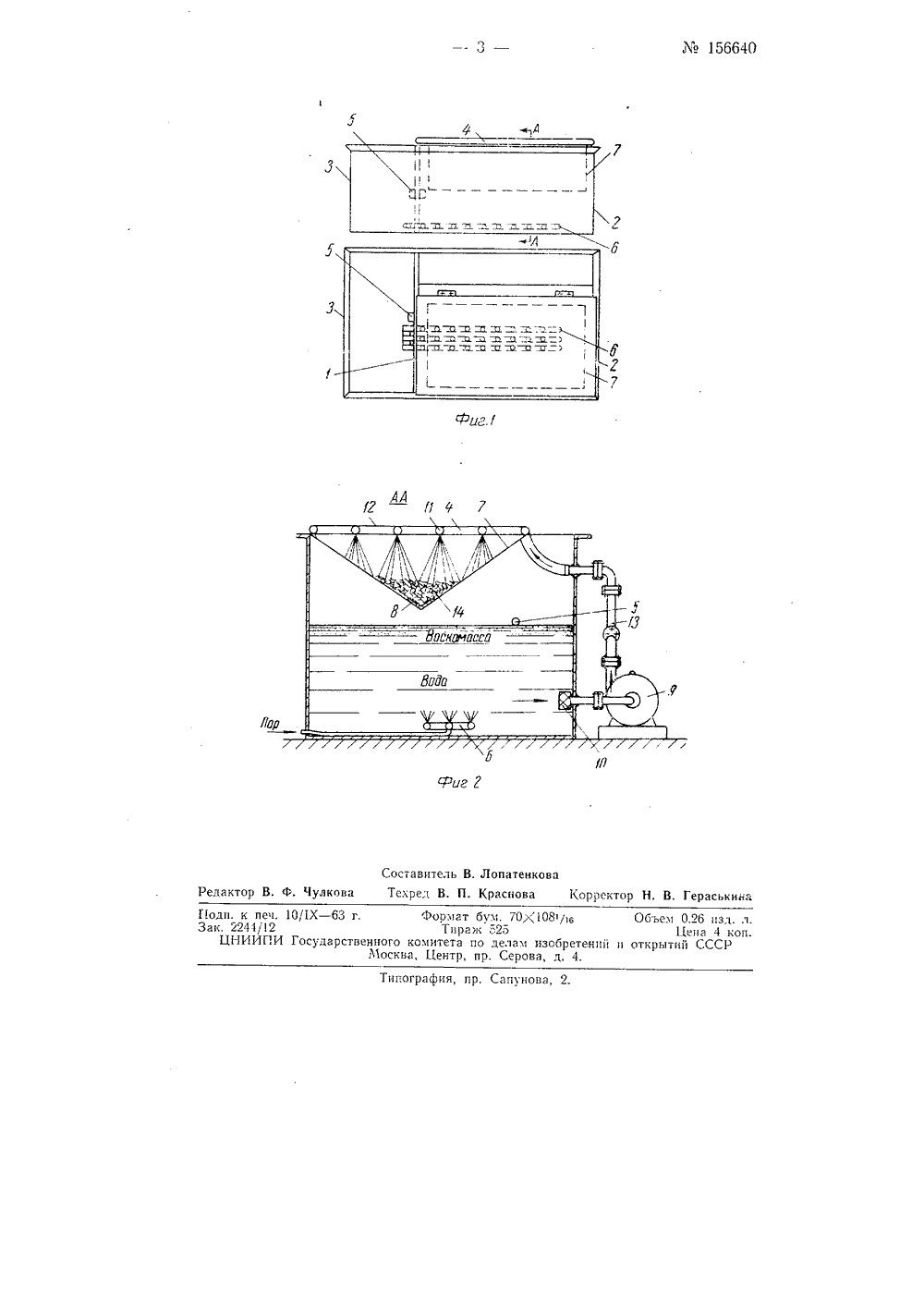

,У 1 Р 111 .,асс С 11 Ь; 23 а, 3СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Л 3 108Л. Г. Выродов УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОСКОМАССЫОТ ПЕНЬКОВЗаяв: ено 29 октябри 1962 г. за М 801203/28.13 в Комитет по делам нзобретений 1 н открытш 1 при Совете й 1 нннстров СССР Оп 1 блнконано в Бюллетене изобретении п товарных знаков М 16 за 1963 г.Известны устройства для очистки воскомассы от псньков, представляющие собой обогревасмую ванну, снабженную рецпркуляционпыи насосом для горячей воды и разделенную вертикальнои перегородкой на два различных по объему отсека с крышками, в ббльшем из которых расположено сиго.Предлагаемое устройство позволяет более полно удалять пеньки из воскомассы и отличаегся от известных тем, что сито выполнено в виде опрокидывающегося ковша, который имеет в поперечном сеченнп форму треугольника с тупым углом, вершина которого выполнена 3 сплоченного материала, служащего местом для сбора пеньков. В крьпцку большего отсека вмонтированы перфорированные трубы с общим коллектором, соединенным с рециркуляционным насосом.На фиг 1 изображено устройство в двух проекциях (без насоса и крьццки малого отсека); на фиг. 2 - поперечный разрез по ЛА на фиг. 1.Устройство состоит из ванны, разделенной перегородкой 1 на два различных по объему отсека 2 и 3.Отсеки имеют самостоятельные крышки (на чертежах показана лишь крышка 4 большего отсека) и сообщаются между собой трубой 5. На дне ванны расположен паровой барботер б.В большем отсеке 2 ванны, в верхней его части, укреплено сито 7, выполненное в виде опрокидывающегося ковша, имеющего в поперечном сечении фсрму треугольника с тупым углом, у которого вер156640шина 8 выполнена из сплошного материала, например уголкового железа.Этот сплошной материал служит местом сбора пеньков.Отсек 2 снабжен рециркуляционным насосом 9 с фильтром 10, а з крышке 4 его вмонтированы перфорированные труоы 11 с общим коллектором 12, соединенным посредством системы трубопроводов И с насосом 9,Работает устройство следующим образом,Б отсек 2 ванны наливают воду и подогревают ее до 55 - 57 С. За - тем, открыв крышку 4, в сито 7 помещают загрязненную пеньками воскомассу 14, использованную при снятии пера с тушек птицы, После этого крышку 4 закрывают и включают рециркуляционный насос 9, который через перфорированные грубы 11 подает горячую воду на загрязненную пеньками воскомассу 14. При этом расплавляется воскомасса и вместе с водой перетекает черсз сито 7 в отсек 2, а из него через трубу 5 попадает в отсек 3, где и собирается.Пеньки перемещаются под действием воды по наклонным стенкам сита 7 в нижнюю часть сита. Здесь они накапливаются, и по мере накопления большого количества их выгружают, опрокидывая сито.Предмет изобретенияУстройство д;я очистки воскомассы от пеньков, представляющее собой обогреваемую ванну, снабженную рециркуляционным насосом для горячей воды и разделенную вертикальной перегородкой на два различных по объему и сообщающихся между собой отсека с крышками, в большем из которых расположено сито, о т л и ч а ю щ е е с я тем, что, с целью более полного удаления пеньков из воскомассы, сито выполнено в виде опрокидывающегося ковша, имеющего в поперечном сечении форму треугольника с тупым углом, вершина которого выпол - нена из сплошного материала, служащего для сбора пеньков, а в крышку ббльшего отсека вмонтированы перфорированные труоы с общим коллектором, соединенным с рециркуляционным насосом.,1 Х ъез осу крыт Типография, пр. Сапунова, 2. Иодп. к печ. Зак. 2244/2ЦНИИПИ г, Эоомат бум. 70,х,108/6 Тираж 525 твенного комитета по делам изобретенийМосква, Центр, пр. Серова, д, 4.
