Цифровой генератор кусочно-линейных функций

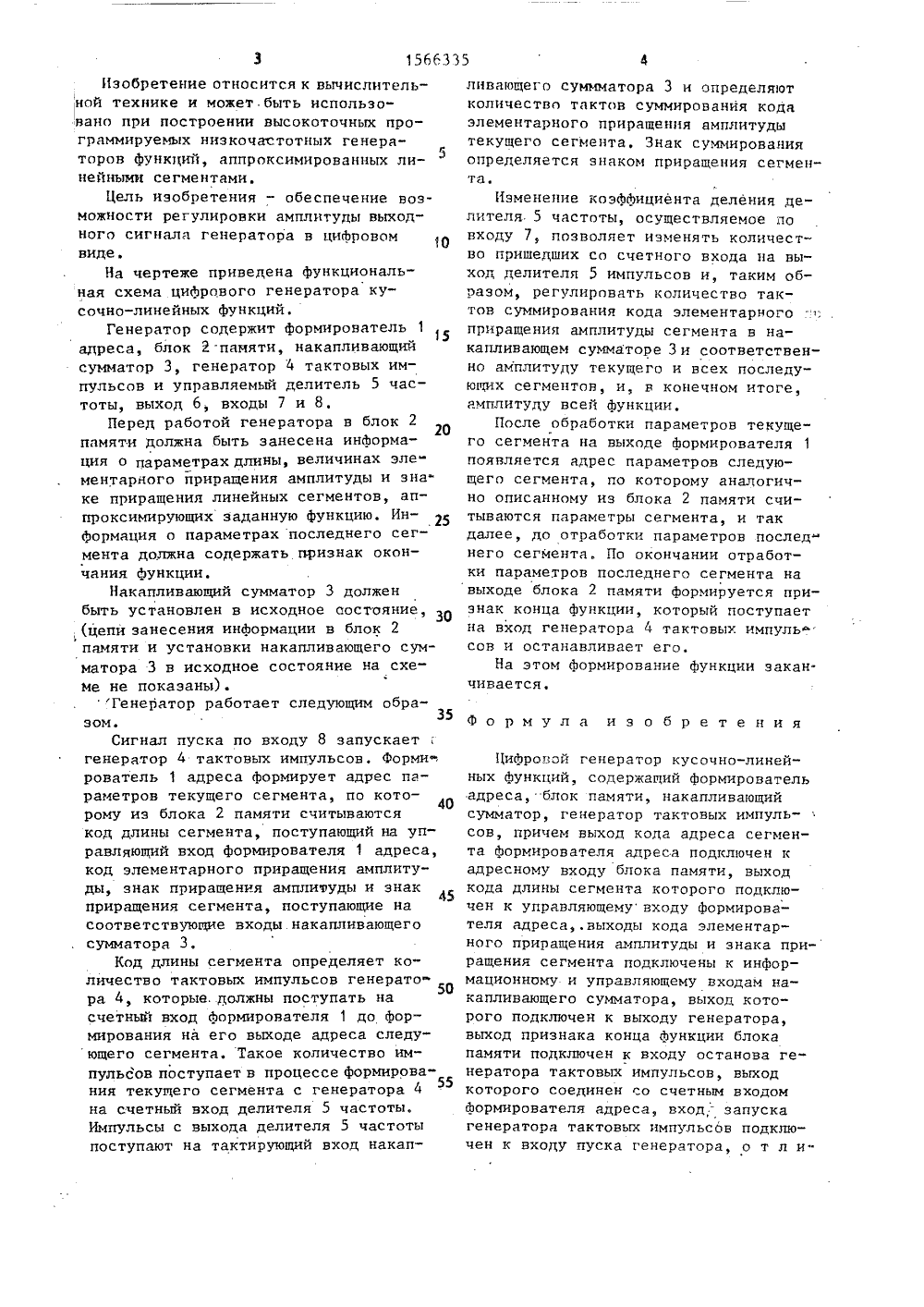

(54) 11 ИФРОВОЙ ГЕНЕРЛИНЕЙНЫХ ФУНКЦИЙ(57) Изобретение отлительной технике и АТОР КУСОЧНОс ится к выч жет бысть и ль" ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР РСКОМУ СВИДЕТЕЛЬСТВ(21) 44654 (22) 26,07 (46) 23.05 (71) Специ логическое строения с Института (72) Л.Е.Х (53) 681. (56) Авто Р 1481732Авторс Р 1425629,90. Бюл. Р 19альное конструкторскф-технобюро физического прибороопутным производством физики АН УССРорин25(088,8)ское свидетельство СССРкл, С 06 Р 1/02,16.Я;87; кое свидетельство СССРкл. С 06 Р 1/02, 15.09.87. 2 зовано при построении высокоточных программируемых низкочастотных генераторов Ьункций, аппроксимированных кусочно-линейными сегментами, Цель изобретения - обеспечение возможности регулировки амплитуды выходного сиг.нала генератора в цифровом виде. Генератор содержит формирователь 1 адреса, блок 2 памяти, накапливающий сумматор 3, генератор 4 тактовых импульсов и управляемый делитель 5 частоты. Задача обеспечения регулировки выходного сигнала генератора путем управления количеством тактов интегрирования элементарных приращений амплитуды сегментов решена за счетй введения управляемого делителя 5 час тоты. 1 ил,Изобретение относится к вычислительной технике и может быть нспольэовано при построении высокоточных программируемых низкочастотных генера 5торов функций, аппроксимированных линейными сегментами,Цель изобретения - обеспечение возможности регулировки амплитуды выходного сигнала генератора в цифровом%Рвиде,На чертеже приведена функциональная схема циАрового генератора кусочно-линейных функций,Генератор содержит формирователь 1адреса, блок 2.памяти, накапливающийсумматор 3, генератор 4 тактовых импульсов и управляемый делитель 5 частоты, выход 6, входы 7 и 8,Перед работой генератора в блок 2памяти должна быть занесена информация о параметрах длины, величинах эле"ментарного приращения амплитуды и знаке приращения линейных сегментов, аппроксимирующих заданную функцию. Информация о параметрах последнего сегмента должна содержать признак окончания функции.Накапливающий сумматор 3 долженбыть установлен в исходное состояние,,(цепи занесения инАормации в блок 2памяти и установки накапливающего сумматора 3 в исходное состояние на схеме не показаны).Генератор работает следующим обра 35зом.Сигнал пуска по входу 8 запускает ггенератор 4 тактовых импульсов. Формирователь 1 адреса формирует адрес параметров текущего сегмента, по которому из блока 2 памяти считываютсякод длины сегмента, поступающий на управляющий вход формирователя 1 адреса,код элементарного приращения амплитуды, знак приращения амплитуды и знакприращения сегмента, поступающие насоответствующие входы. накапливающегосумматора 3,Код длины сегмента определяет количество тактовых импульсов генератора 4, которые, должны поступать насчетньй вход формирователя 1 до формирования на его выходе адреса следующего сегмента. Такое количество импульсов поступает в процессе формирова 55ния текущего сегмента с генератора 4на счетный вход делителя 5 частоты.Импульсы с выхода делителя 5 частотыпоступают на тактирующий вход накаплнвающего суммматора 3 и определяютколичество тактов суммирования кодаэлементарного приращения амплитудытекущего сегмента, Знак суммированияопределяется знаком приращения сегмента.Изменение коэАфициента деления делителя 5 частоты, осуществляемое повходу 7, позволяет изменять количество пришедших со счетного входа на выход делителя 5 импульсов и, таким образом, регулировать количество тактов суммирования кода элементарногоприращения амплитуды сегмента в накапливающем сумматоре Зи соответственно амплитуду текущего и всех последующих сегментов, и, в конечном итоге,амплитуду всей функции,После обработки параметров текущего сегмента на выходе формирователя 1появляется адрес параметров следующего сегмента, по которому аналогично описанному из блока 2 памяти считываются параметры сегмента, и такдалее, до отработки параметров последнего сегмента. По окончании отработки параметров последнего сегмента навыходе блока 2 памяти формируется признак конца функции, который поступаетна вход генератора 4 тактовых импуль"сов и останавливает его.На этом формирование функции заканчивается.Формула иэ о брете нияЦифровой генератор кусочно-линейных функций, содержащий формирователь адреса, блок памяти, накапливающий сумматор, генератор тактовых импульсов, причем выход кода адреса сегмента формирователя адреса подключен к адресному входу блока памяти, выход кода длины сегмента которого подключен к управляющему входу формирователя адресавыходы кода элементарного приращения амплитуды и знака приращения сегмента подключены к информационному и управляющему входам накапливающего сумматора, выход которого подключен к выходу генератора, выход признака конца Аункции блока памяти подключен к входу останова генератора тактовых импульсов, выход которого соединен со счетным входом Аормирователя адреса, вход - запуска генератора тактовых импульсов подключен к входу пуска генератора, о т л и"Составитель С,КурошТехред И.Ходанич Корректор Л,Патай Редактор Л. Зайцева Заказ 1221 тТираж 554 ПодписноеРцИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж,.Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,11 5 1566335 6ч а ю щ и й с я тем, что, с целью маго делителя частоты, чь код которо- регулировки амплитуды выходного сиг- го подключен к тактовому входу накапнала генератора, в него введен управ- ливак 1 Щего сумматора, управляющий вход ляемый делитель частоты, причем вы- управляемого дечителя частом подклк:- ход генератора тактовых импульсов5чен к входу задания амплитуды выходпадключен к счетному входу управляе- нога сигнала генератора,
