Губодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

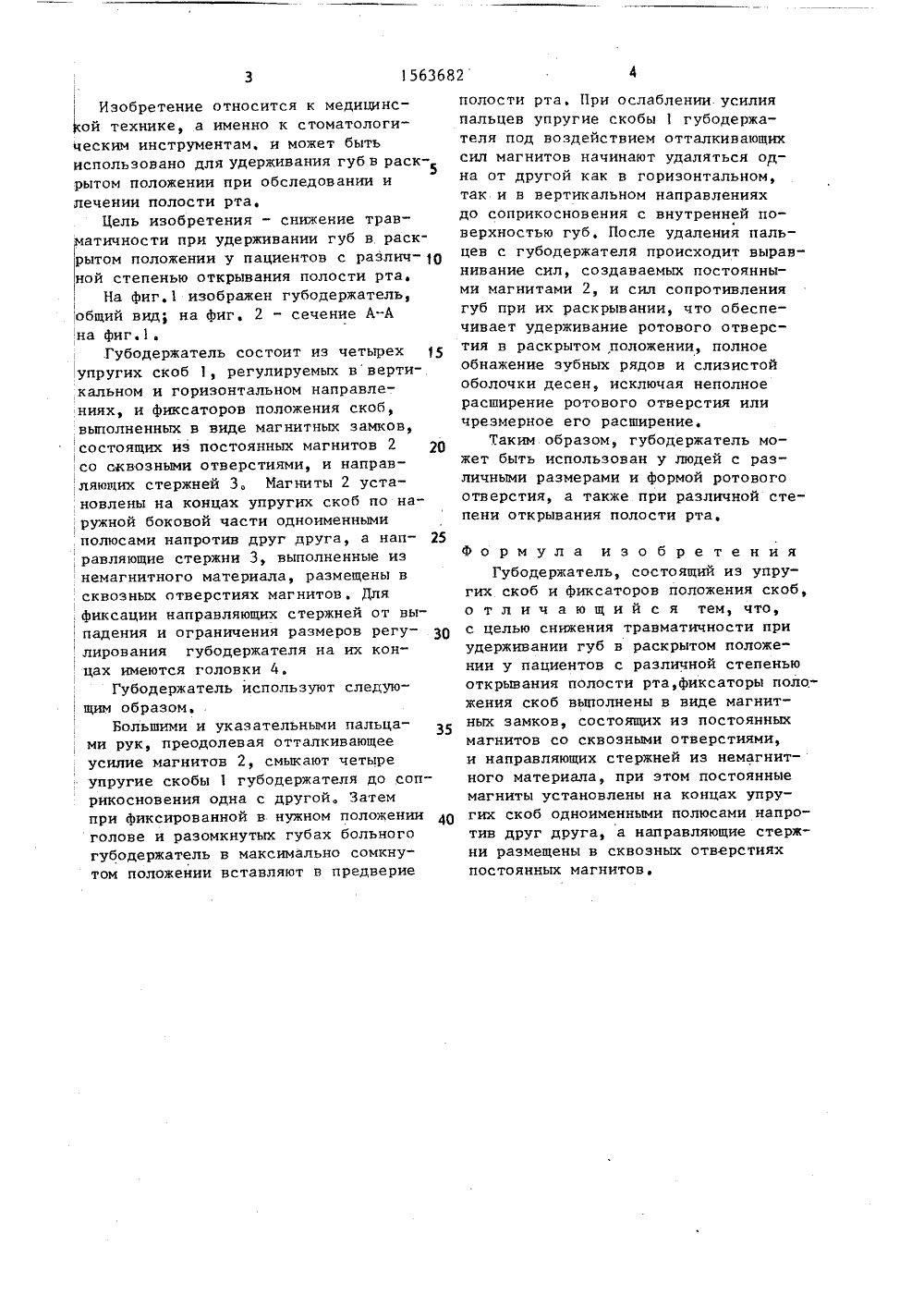

СОЮЗ СОВЕТСНСОЦИАЛИСТИЧРЕСПУБЛИК 2 51 )5 В 17 ПИСАНИЕ ИЗОБРЕТЕН А ВТОРСНОМУ СВИ ЛЬСТВУ л. У 18ударственный иТ,И,6 (08 ивов а 8)ство СССР 24, 1976. идет1 В ными полюсами н и направляющих ных из немагнит против друг друга, тержней 3, выполненого материала и проверстия магнитов,относится к медиа именно к стомат ументам, Цель изоб ие травматичности губ в раскрытом по ходящих через2 ил. ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(71) Пермский госцинский институт(57) Изобретениецинской технике,логическим инстрретения - сниженпри удерживании жении у пациентов с различной степенью открывания полости рта, Губодержатель состоит из упругих скоб 1, регулируемых в вертикальном и горизонтальном направлениях и фиксируемых одна относительно другой магнитным замком, состоящим из постоянных магнитов 2 со сквозными отверстиями, закрепленных на концах упругих скоб по наружной боковой части одноименИзобретение относится к медицинсой технике, а именно к стоматологическим инструментам, и может быть использовано для удерживания губ в раскрытом положении при обследовании и лечении полости рта.Цель изобретения - снижение траватичности при удерживании губ в раскрытом положении у пациентов с различ ной степенью открывания полости рта.На фиг.1 изображен губодержатель, общий виц; на фиг, 2 - сечение А-А на фиг.1,.Губодержатель состоит из четырех 15 упругих скоб 1, регулируемых вверти-. кальном и горизонтальном направлениях, и фиксаторов положения скоб, выполненных в виде магнитных замков, состоящих из постоянных магнитов 2со сквозными отверстиями, и направляющих стержней 3, Магниты 2 установлены на концах упругих скоб по наружной боковой части одноименными полюсами напротив друг друга, а нап ; равляющие стержни 3, выполненные из немагнитного материала, размещены в сквозных отверстиях магнитов . Для , фиксации направляющих стержней от выпадения и ограничения размеров регу,лирования губодержателя на их концах имеются головки 4.Губодержатель используют следую щим образом.Большими и указательными пальцами рук, преодолевая отталкивающее усилие магнитов 2, смыкают четыре упругие скобы 1 губодержателя до соприкосновения одна с другой. Затем при фиксированной в нужном положении 40 голове и разомкнутых губах больного губодержатель в максимально сомкнутом положении вставляют в предверие полости рта. При ослаблении. усилияпальцев упругие скобы 1 губодержателя под воздействием отталкивающихсил магнитов начинают удаляться одна от другой как в горизонтальном,так и в вертикальном направленияхдо соприкосновения с внутренней поверхностью губ, После удаления пальцев с губодержателя происходит вырав"нивание сил, создаваемых постоянными магнитами 2, и сил сопротивлениягуб при их раскрывании, что обеспечивает удерживание ротового отверстия в раскрытом положении, полноеобнажение зубных рядов и слизистойоболочки десен, исключая неполноерасширение ротового отверстия иличрезмерное его расширение,Таким образом, губодержатель может быть использован у людей с различными размерами и формой ротовогоотверстия, а также при различной степени открывания полости рта,Формула изобретенияГубодержатель, состоящий из упругих скоб и фиксаторов положения скоб, отличающийся тем, что, с целью снижения травматичности при удерживании губ в раскрытом положении у пациентов с различной степенью открывания полости рта,фиксаторы поло, - жения скоб выполнены в виде магнитных замков, состоящих из постоянных магнитов со сквозными отверстиями, и направляющих стержней из немагнитного материала, при этом постоянные магниты установлены на концах упругих скоб одноименными полюсами напротив друг друга, а направляющие стержни размещены в сквозных отверстиях постоянных магнитов.1563682 Составитель Л.Соловьевор М,Петрова Техред Л.Сердокова ктор О, Ципле Подписн Заказ 111 ираж В осударственного комитета по изобретениям и открытиям при 113035, Москва, Ж, Раушская наб., д, 4/5 оизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 .
СмотретьЗаявка
4383355, 12.01.1988
ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ МЕДИЦИНСКИЙ ИНСТИТУТ
КРИВОВ НИКОЛАЙ МИХАЙЛОВИЧ, КРИВОВА ТАТЬЯНА ИГОРЕВНА
МПК / Метки
МПК: A61B 17/24
Метки: губодержатель
Опубликовано: 15.05.1990
Код ссылки
<a href="https://patents.su/3-1563682-guboderzhatel.html" target="_blank" rel="follow" title="База патентов СССР">Губодержатель</a>
