Пневматический сигнализатор уровня сыпучих и кусковых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1560983
Авторы: Истомин, Канцелярский, Сушко

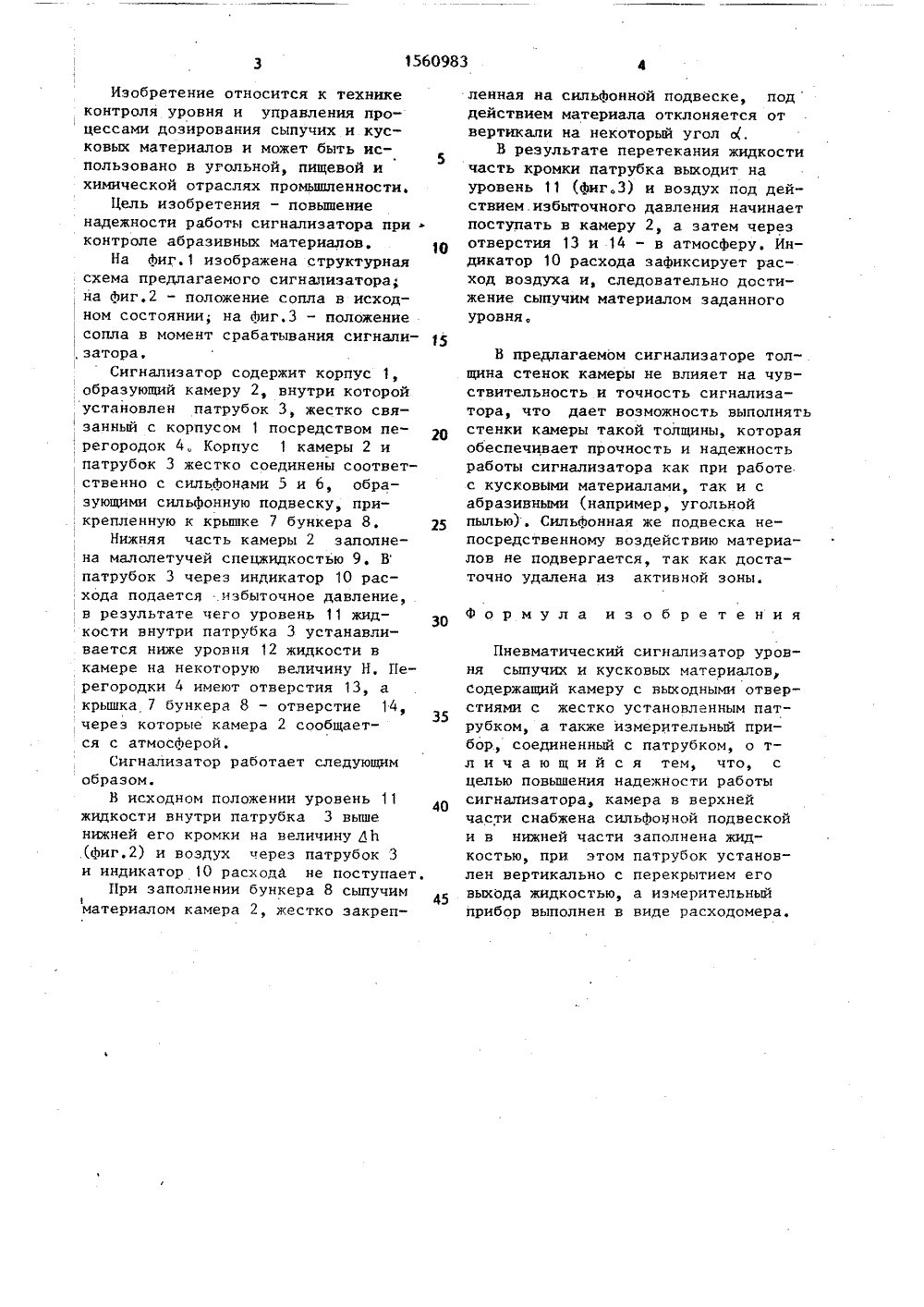

Текст
)5 Ь 01 Р 23 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ЗОБРЕТЕНИЯ ЕЛЬСТ Н,И, Сушк(54) ПНЕВМАТИЧЕСКИЙ СИГНАЛИЗАТОРУРОВНЯ СЫПУЧИХ И КУСКОВЫХ МАТЕРИАЛО(57) Изобретение относится к контролю уровня и обеспечивает надежностьработы с абразивными материалами,При заполнении бункера 8 материаломкамера 2 отклоняется и индикатор10 расхода фиксирует достижение зданного уровня, так как воздухкает выходить через патрубок 3Изобретение относится к техникеконтроля уровня и управления про цессами дозирования сыпучих и кусковых материалов и может быть использовано в угольной, пищевой и5химической отраслях промышленности.Цель изобретения - повышениенадежности работы сигналиэатора приконтроле абразивных материалов. 10На фиг.1 изображена структурнаясхема предлагаемого сигнализатора;на фиг.2 - положение сопла в исход ном состоянии; на фиг.3 - положениесопла в момент срабатывания сигнали,затора,Сигнализатор содержит корпус 1,образующий камеру 2, внутри которойустановлен патрубок 3, жестко свя занный с корпусом 1 посредством пе 1 регородок 4 Корпус 1 камеры 2 ипатрубок 3 жестко соединены соответ ственно с сильфонами 5 и 6, образующими снльфонную подвеску, при, крепленную к крьппке 7 бункера 8, 25Нижняя часть камеры 2 заполнена малолетучей спецжидкостью 9. Впатрубок 3 через индикатор 10 расхода подается .избыточное давление,, в результате чего уровень 11 жидкости внутри патрубка 3 устанавливается ниже уровня 12 жидкости вкамере на некоторую величину Н, Перегородки 4 имеют отверстия 13, акрышка 7 бункера 8 - отверстие 1435через которые камера 2 сообщается с атмосферой.Сигнализатор работает следующимобразом.В исходном положении уровень 11жидкости внутри патрубка 3 вышенижней его кромки на величину ДЬ(фиг,2) и воздух через патрубок 3и индикатор 1 О расхода не поступает,При заполнении бункера 8 сыпучим45материалом камера 2, жестко закрепленная на сильфонной подвеске, поддействием материала отклоняется от вертикали на некоторый угол о.В результате перетекания жидкости часть кромки патрубка выходит на уровень 11 (фиг.3) и воздух под действием избыточного давления начинает поступать в камеру 2, а затем через отверстия 13 и 14 - в атмосферу, Индикатор 10 расхода зафиксирует расход воздуха и, следовательно достижение сыпучим материалом заданного уровня.В предлагаемом сигнализаторе толщина стенок камеры не влияет на чувствительность и точность сигнализатора, что дает возможность выполнять стенки камеры такой толщины, которая обеспечивает прочность и надежность работы сигнализатора как при работе с кусковыми материалами, так и с абразивными (например, угольной пылью). Сильфонная же подвеска непосредственному воздействию материалов не подвергается, так как достаточно удалена из активной зоны.формула и з о б р е т е н и яПневматический сигнализатор уровня сыпучих и кусковых материалов содержащий камеру с выходными отверстиями с жестко установленным патрубком, а также измерительный прибор, соединенный с патрубком, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности работы сигнализатора, камера в верхней части снабжена сильфоуной подвеской и в нижней части заполнена жидкостью, при этом патрубок установлен вертикально с перекрытием его выхода жидкостью, а измерительный прибор выполнен в виде расходомера.1560983 Фц Рачко Составител кая едактор А, Рев ердюков хр р М о Заказ 973 Тираж 536 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., д. 4/5 роизводственно ельский комбинат "Патент", г. Уж л. Гагарина, 101
СмотретьЗаявка
4449758, 30.06.1988
ПРЕДПРИЯТИЕ ПЯ В-2994
КАНЦЕЛЯРСКИЙ ВЛАДИМИР МИХАЙЛОВИЧ, СУШКО НИКОЛАЙ ИОСИФОВИЧ, ИСТОМИН ВИКТОР ЯКОВЛЕВИЧ

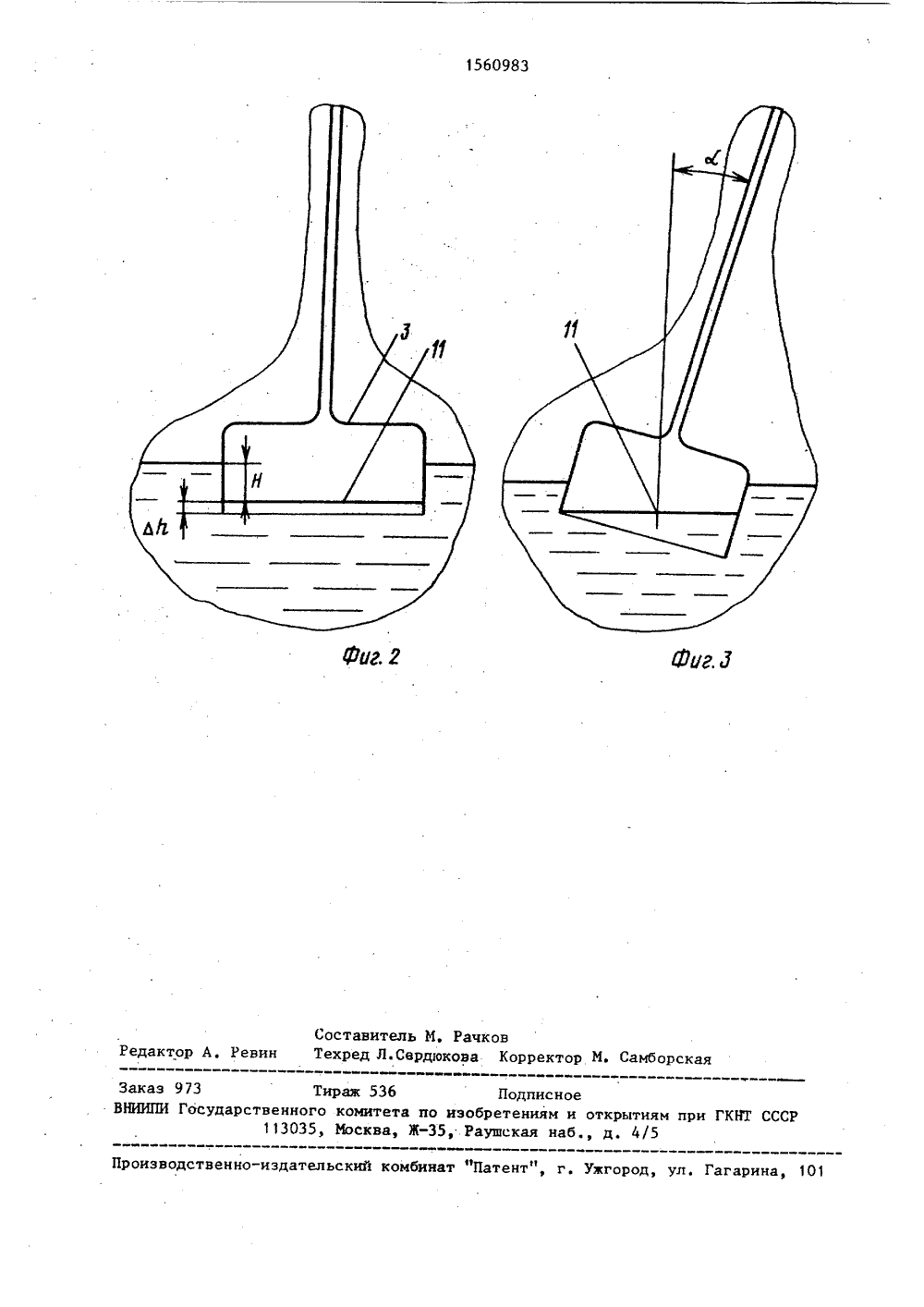

МПК / Метки
МПК: G01F 23/16
Метки: кусковых, пневматический, сигнализатор, сыпучих, уровня
Опубликовано: 30.04.1990
Код ссылки
<a href="https://patents.su/3-1560983-pnevmaticheskijj-signalizator-urovnya-sypuchikh-i-kuskovykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Пневматический сигнализатор уровня сыпучих и кусковых материалов</a>
Аппарат для разлива жидкостей отмеренными порциями с поршневым насосом, нагнетающим жидкость в мерительные камеры
Номер патента: 12733
Опубликовано: 31.01.1930
Автор: Злуницын
МПК: B67C 3/04, G01F 11/44
Метки: аппарат, жидкостей, жидкость, камеры, мерительные, нагнетающим, насосом, отмеренными, порциями, поршневым, разлива
